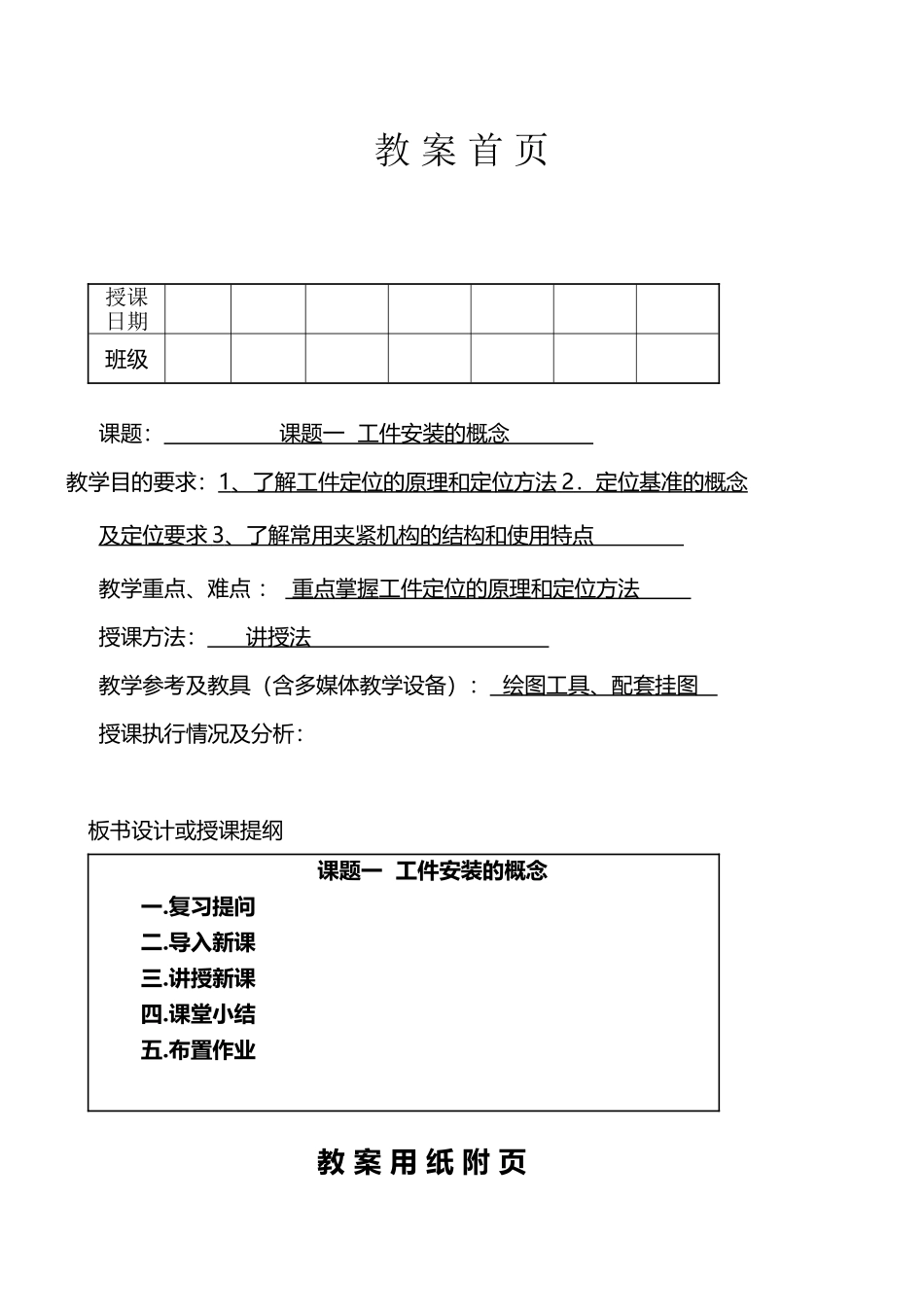

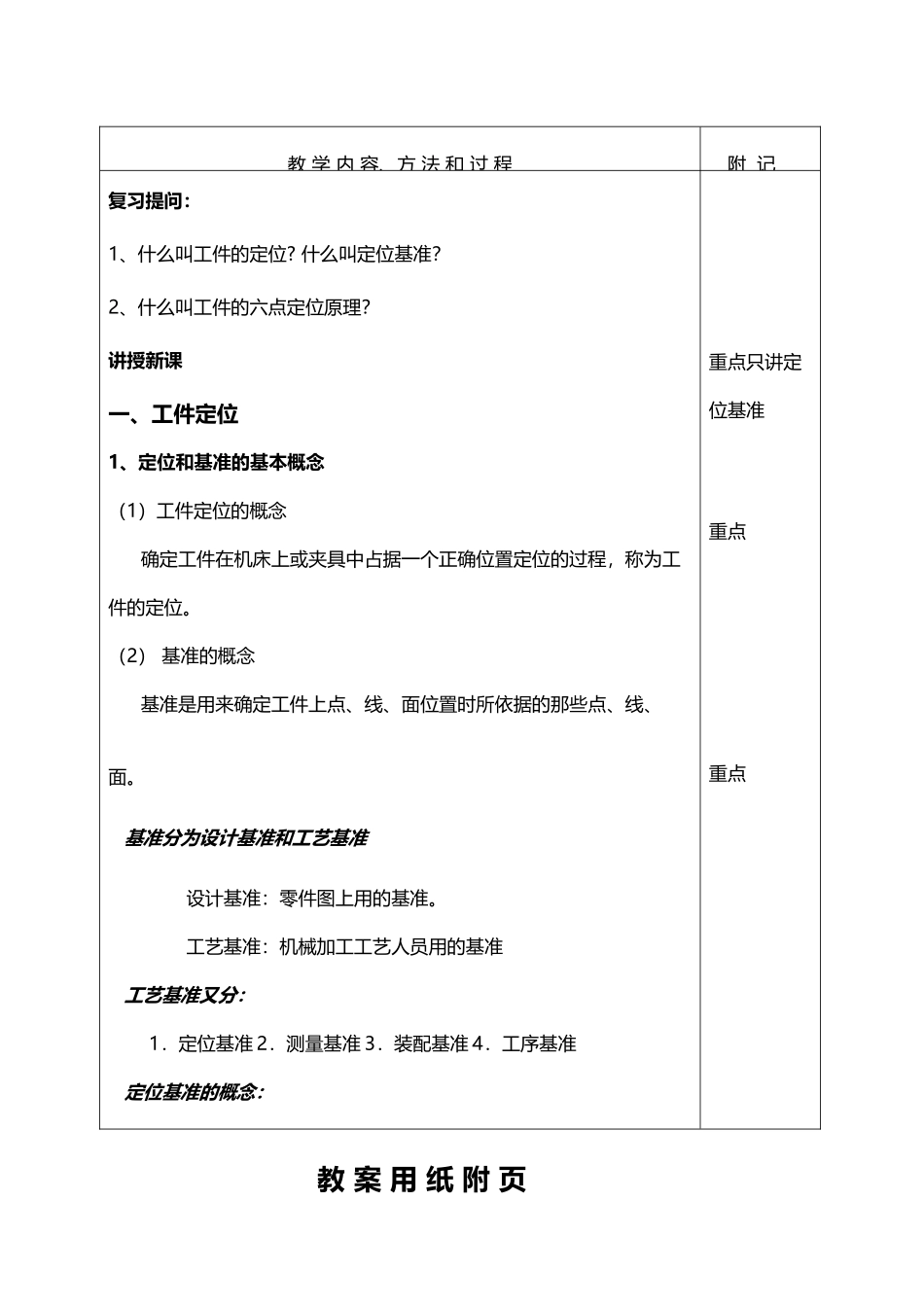

工件安装的概念(9 页)Good is good, but better carries it.精益求精，善益求善。 教 案 首 页授课日期班级课题： 课题一 工件安装的概念 教学目的要求：1 、了解工件定位的原理和定位方法 2 ．定位基准的概念 及定位要求 3 、了解常用夹紧机构的结构和使用特点 教学重点、难点 ： 重点 掌握 工件定位的原理和定位方法 授课方法： 讲授法 教学参考及教具（含多媒体教学设备）： 绘图工具、配套挂图 授课执行情况及分析：板书设计或授课提纲课题一 工件安装的概念一.复习提问二.导入新课三.讲授新课四.课堂小结五.布置作业教 案 用 纸 附 页 教 学 内 容、方 法 和 过 程附 记复习提问：1、什么叫工件的定位? 什么叫定位基准？2、什么叫工件的六点定位原理？讲授新课一、工件定位1、定位和基准的基本概念（1）工件定位的概念确定工件在机床上或夹具中占据一个正确位置定位的过程，称为工件的定位。（2） 基准的概念基准是用来确定工件上点、线、面位置时所依据的那些点、线、面。基准分为设计基准和工艺基准设计基准：零件图上用的基准。工艺基准：机械加工工艺人员用的基准工艺基准又分： 1．定位基准 2．测量基准 3．装配基准 4．工序基准定位基准的概念： 在加工过程中用于确定工件在机床或夹具上的正确位置的基准，称为重点只讲定位基准重点重点教 案 用 纸 附 页 教 学 内 容、方 法 和 过 程附 记（1）完全定位： 加工时，工件的六个自由度被完全限制了的定位称为完全定位。（2）部分定位： 根据加工要求，有时并不需要限制六个自由度，只是对于应当限制自由度加以限制，称为部分定位或不完全定位。在满足加工要的前提下，采纳不完全定位是允许的（3）欠定位：工件定位时，定位元件实际所限制的自由度数目，少于按加工要求所需要限制的自由度数目，使工件不能正确定位，这种现象称为欠定位。在加工中，采纳欠定位是不允许的。（4）重复定位：工件的同一自由度，同时被几个定位支撑点重复限制的定位，称为重复定位或过定位。一般情况下应当尽量避开过定位。但是，在某些条件下，过定位的现象不仅允许，而且是必要的。此时应当实行适当的措施提高定位基准之间及定位元件之间的位置精度，以免产生干涉。如车削细长轴时，工件装夹在两顶尖间，已经限制了所必须限制的五个自由度（除了绕其轴线旋转的自由度以外），但为了增加工件的刚性，常采纳跟刀架，这就重复限制了除工件...
