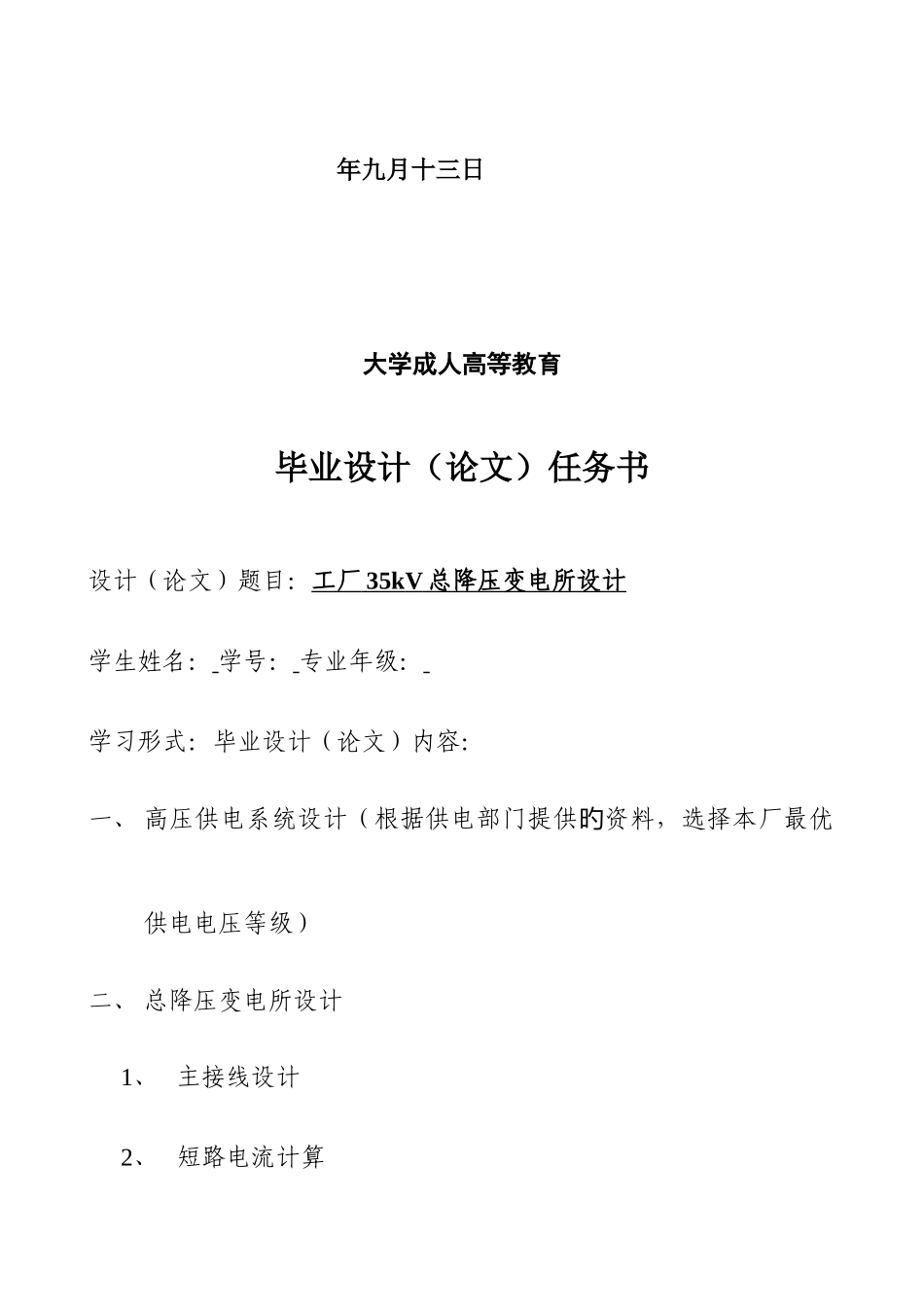

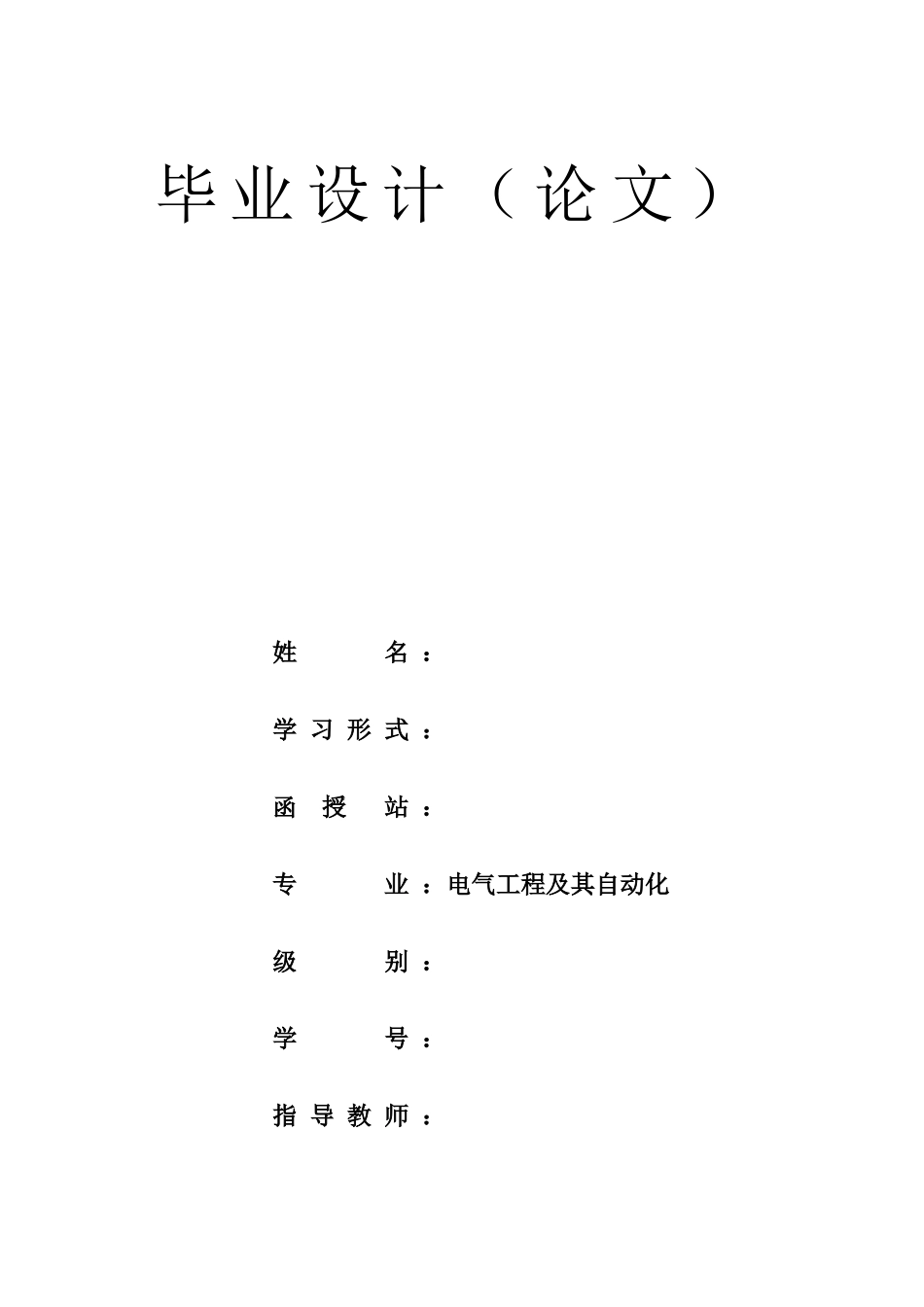

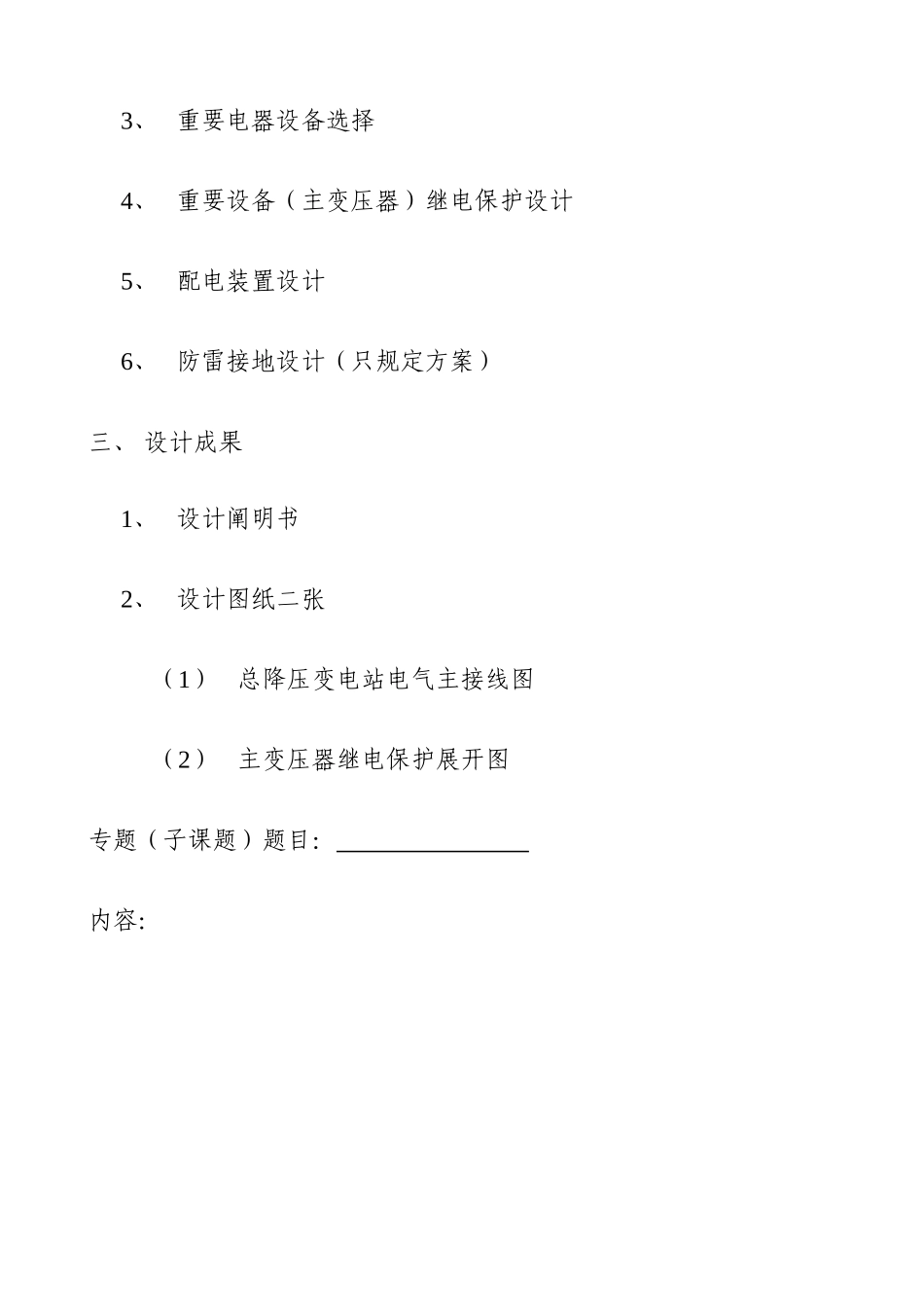

毕 业 设 计 （ 论 文 ） 姓 名 ： 学 习 形 式 ：函 授 站 ：专 业 ：电气工程及其自动化级 别 ：学 号 ：指 导 教 师 ：年九月十三日大学成人高等教育毕业设计（论文）任务书设计（论文）题目：工厂 35 k V 总降压变电所设计 学生姓名： 学号： 专业年级： 学习形式：毕业设计（论文）内容：一、 高压供电系统设计（根据供电部门提供资料，选择本厂最优旳供电电压等级）二、 总降压变电所设计1、 主接线设计2、 短路电流计算3、 重要电器设备选择4、 重要设备（主变压器）继电保护设计5、 配电装置设计6、 防雷接地设计（只规定方案）三、 设计成果1、 设计阐明书2、 设计图纸二张（1）总降压变电站电气主接线图（2）主变压器继电保护展开图专题（子课题）题目： 内容：设计（论文）指导老师：（签字）主管教学院长：（签字） 2025 年 9 月 13 日 设计任务书某××厂总降压变电所及配电系统设计一、 基础资料1、全厂用电设备状况〈1〉负荷大小用电设备总安装容量：6630kW计算负荷（10kV 侧）有功：4522 kW 无功：1405kVar各车间负荷记录见表 8—1〈2〉负荷类型本厂绝大部分用电设备均属长期持续负荷，规定不间断供电。停电时间超过两分钟将导致产品报废；停电时间超过半小时，重要设备电炉将会损坏；全厂停电将导致严重经济损失，故重要车间及辅助设施均为 I 类负荷。(3) 本厂为三班工作制，整年工作时数 8760 小时，最大负荷运用小时数 5600 小时。〈3〉全厂负荷分布，见厂区平面布置图。（图 8—1）表 8—1 全厂各车间负荷记录表序号车间名称负荷类型计算负荷Pjs(kW)Qjs(kVar)Sjs(kVA)123456789空气压缩车间熔制成型（模具）车间熔制成型（熔制）车间后加工（磨抛）车间后加工（封接）车间配料车间锅炉房厂区其他负荷（一）厂区其他负荷（二）合计同步系数全厂计算负荷IIIIIIIII-IIIII-III78056059065056036042040044047600. 95452218015017022015010011016820014480. 97140580058061468658037443443448349854735.242、电源状况〈1〉工作电源本厂拟由距其 5 公里处旳 A 变电站接一回架空线路供电，A 变电站110kV 母线短路容量为 1918MVA，基准容量为 1000 MVA，A 变电站安装两台 SFSLZ1—31500kVA／110kV 三圈变压器，其短路电压 U 高—中=10.5%，U 高—低=17%，U 低—中=6%。详见电力系统与本厂联接图（图 8—2）。图 8—1 厂区平面布置示意图 ...
