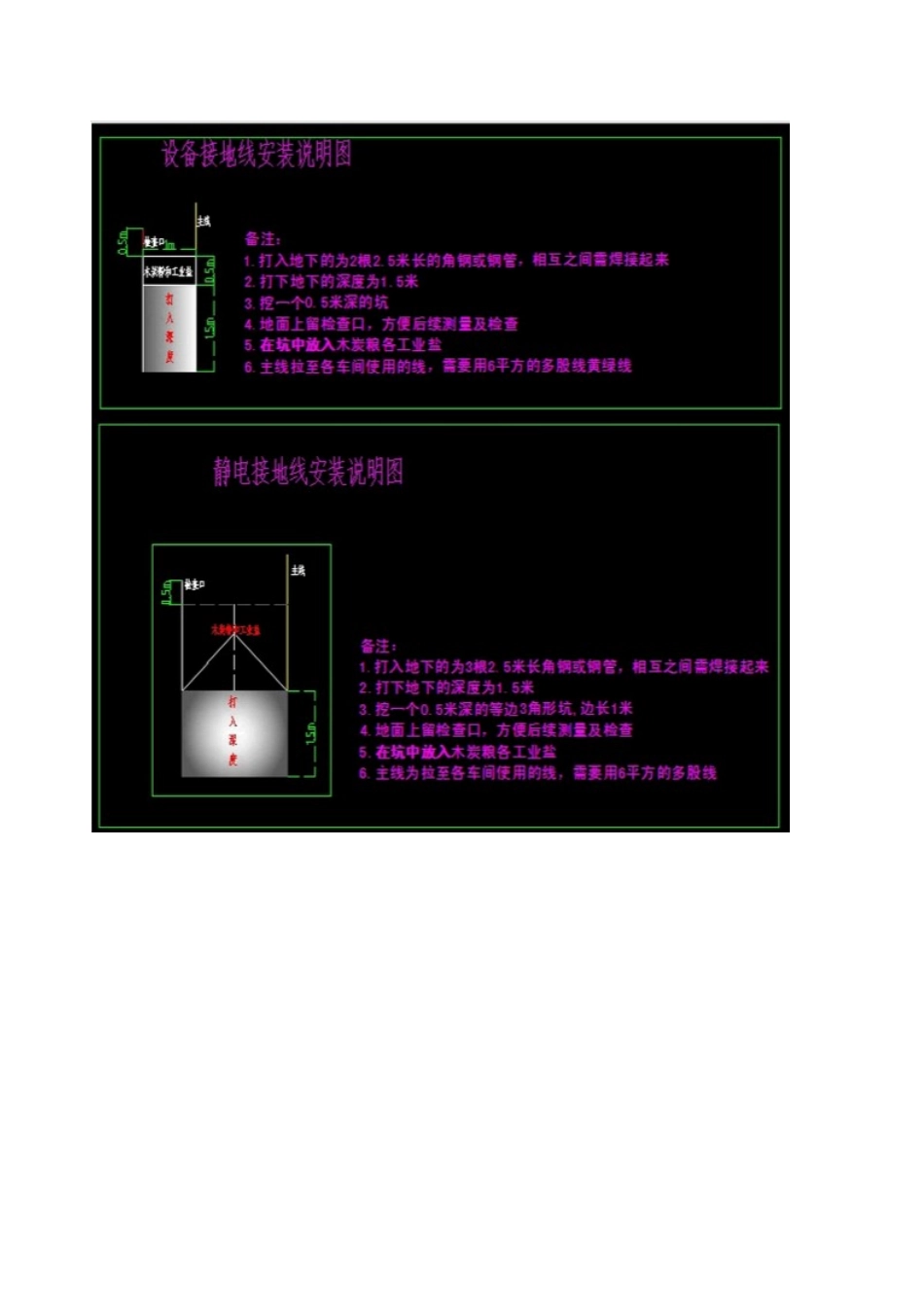

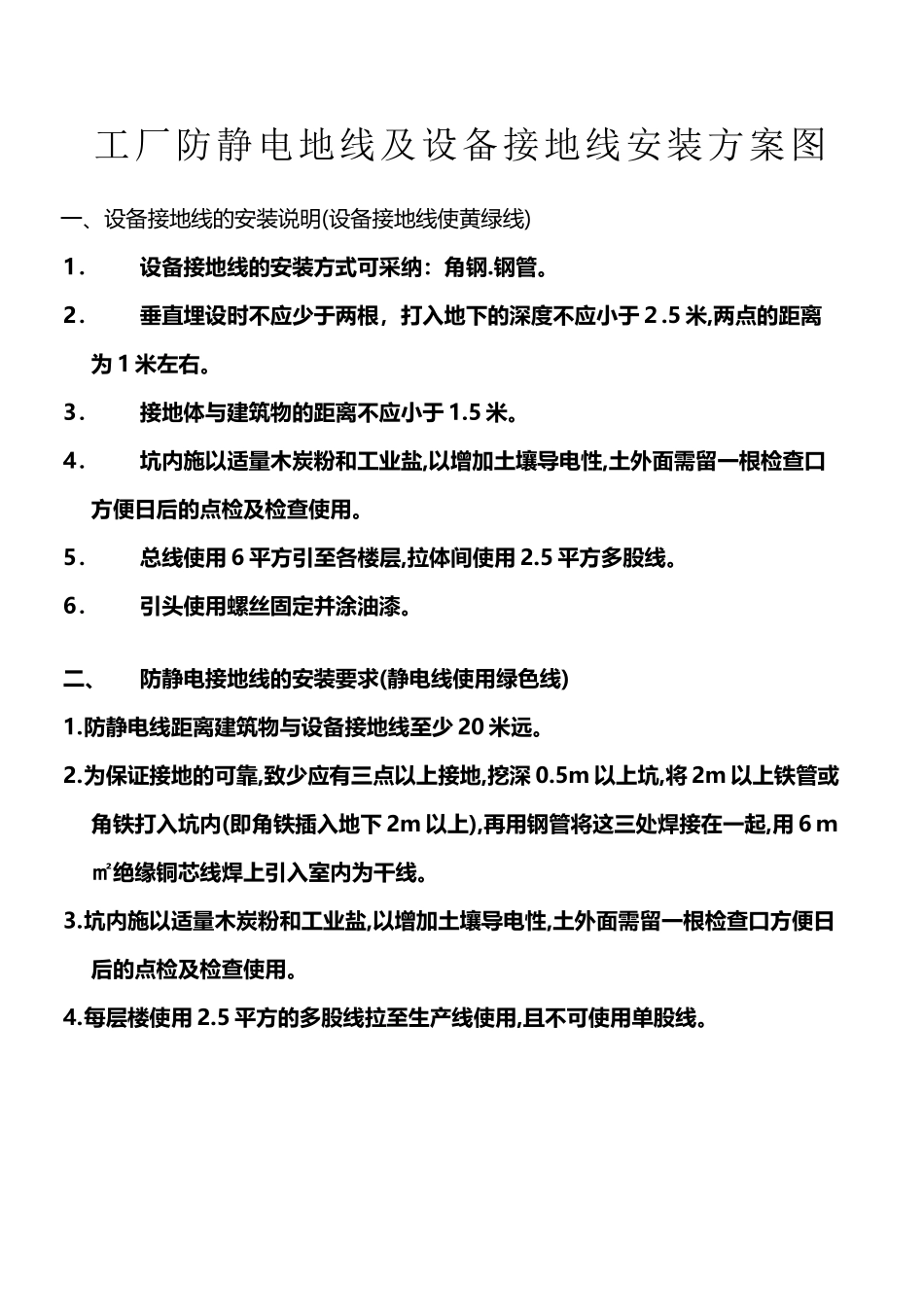

工厂防静电地线及设备接地线安装方案图(2 页)Good is good, but better carries it.精益求精，善益求善。工厂防静电地线及设备接地线安装方案图一、设备接地线的安装说明(设备接地线使黄绿线)1．设备接地线的安装方式可采纳：角钢.钢管。2．垂直埋设时不应少于两根，打入地下的深度不应小于２.5 米,两点的距离为 1 米左右。3．接地体与建筑物的距离不应小于 1.5 米。4．坑内施以适量木炭粉和工业盐,以增加土壤导电性,土外面需留一根检查口方便日后的点检及检查使用。5．总线使用 6 平方引至各楼层,拉体间使用 2.5 平方多股线。6．引头使用螺丝固定并涂油漆。二、防静电接地线的安装要求(静电线使用绿色线)1.防静电线距离建筑物与设备接地线至少 20 米远。2.为保证接地的可靠,致少应有三点以上接地,挖深 0.5m 以上坑,将 2m 以上铁管或角铁打入坑内(即角铁插入地下 2m 以上),再用钢管将这三处焊接在一起,用 6 ｍ㎡绝缘铜芯线焊上引入室内为干线。3.坑内施以适量木炭粉和工业盐,以增加土壤导电性,土外面需留一根检查口方便日后的点检及检查使用。4.每层楼使用 2.5 平方的多股线拉至生产线使用,且不可使用单股线。；]】￥）}—~！·!\…-—？?（~、￥：—&：">!;—
