工程力学期末考试试题

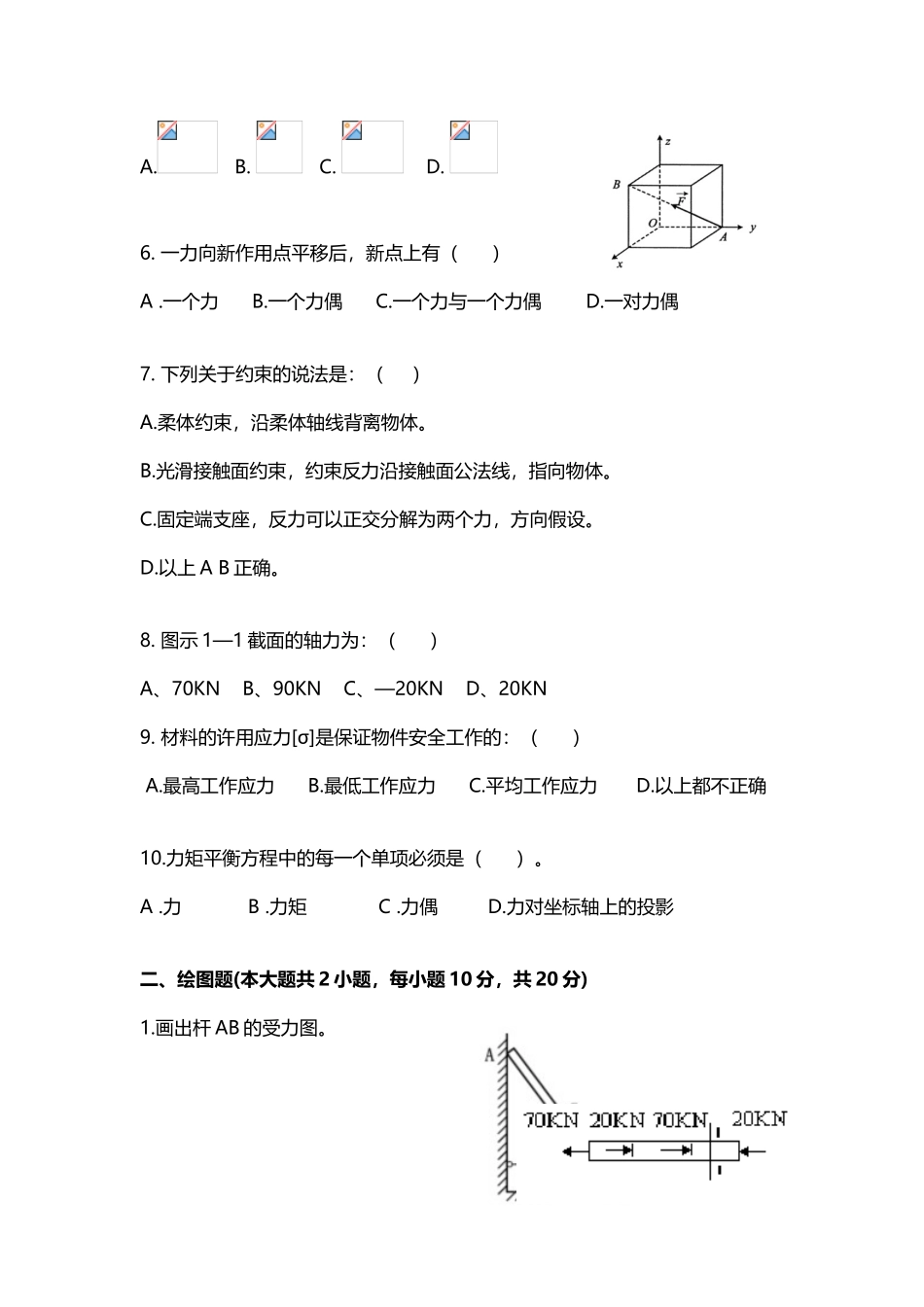

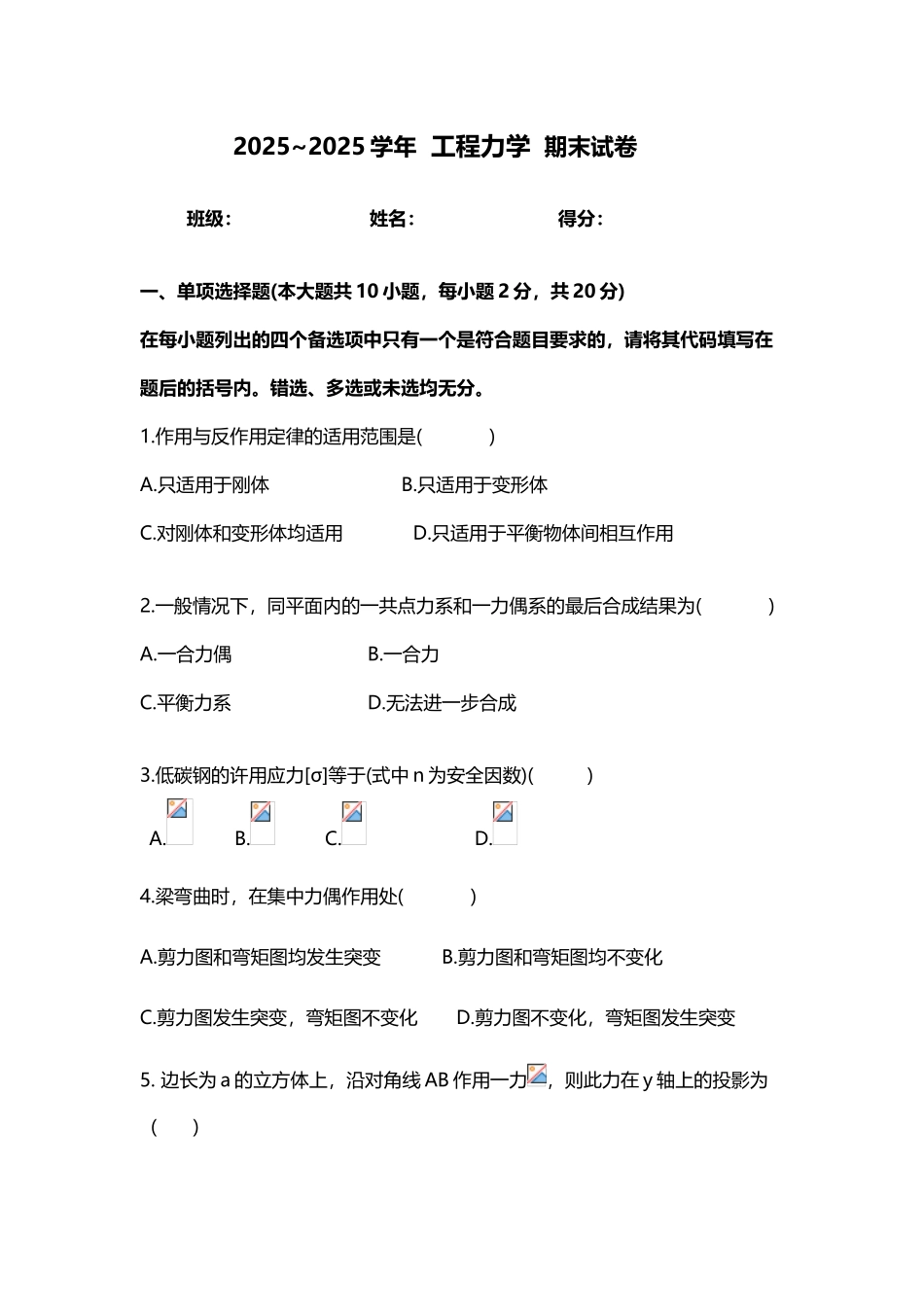

工程力学期末考试试题(6页)Good is good, but better carries it.精益求精，善益求善。2025~2025 学年 工程力学 期末试卷班级： 姓名： 得分：一、单项选择题(本大题共 10 小题，每小题 2 分，共 20 分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.作用与反作用定律的适用范围是( )A.只适用于刚体 B.只适用于变形体C.对刚体和变形体均适用 D.只适用于平衡物体间相互作用2.一般情况下，同平面内的一共点力系和一力偶系的最后合成结果为( )A.一合力偶 B.一合力C.平衡力系 D.无法进一步合成3.低碳钢的许用应力[σ]等于(式中 n 为安全因数)( )A. B. C. D.4.梁弯曲时，在集中力偶作用处( )A.剪力图和弯矩图均发生突变 B.剪力图和弯矩图均不变化C.剪力图发生突变，弯矩图不变化 D.剪力图不变化，弯矩图发生突变5. 边长为 a 的立方体上，沿对角线 AB 作用一力，则此力在 y 轴上的投影为（ ）A. B. C. D. 6. 一力向新作用点平移后，新点上有（ ）A .一个力 B.一个力偶 C.一个力与一个力偶 D.一对力偶7. 下列关于约束的说法是：（ ）A.柔体约束，沿柔体轴线背离物体。B.光滑接触面约束，约束反力沿接触面公法线，指向物体。C.固定端支座，反力可以正交分解为两个力，方向假设。D.以上 A B 正确。8. 图示 1—1 截面的轴力为：（ ）A、70KN B、90KN C、—20KN D、20KN9. 材料的许用应力[σ]是保证物件安全工作的：（ ） A.最高工作应力 B.最低工作应力 C.平均工作应力 D.以上都不正确10.力矩平衡方程中的每一个单项必须是（ ）。 A .力 B .力矩 C .力偶 D.力对坐标轴上的投影二、绘图题(本大题共 2 小题，每小题 10 分，共 20 分)1.画出杆 AB 的受力图。2.画出整个物体系中梁 AC、CB、整体的受力图。三、计算题(本大题共 6 小题，每小题 10 分，共 60 分)1.在图示矩形板 A 点处作用有一力 F，方向如图所示，求该力对点 O 的矩的大小。2.图示三角架由杆 AB、AC 铰接而成，在 A 处作用有重力 G，求出图中AB、AC 所受的力。 3.求图示结构中 A、B、C 处的约束反力（杆件自重均忽略不计）。 4. 试求图示各杆的轴力，并指出轴力的最大值,并画出杆的轴力图。2kN1kN5. 某传动轴，转速 n=300 r/min(转/分），轮 1 为主动轮，输入的功率 P1=50 kW，轮 2、轮 3 与轮 4 为从...
