差压式液位计工作原理

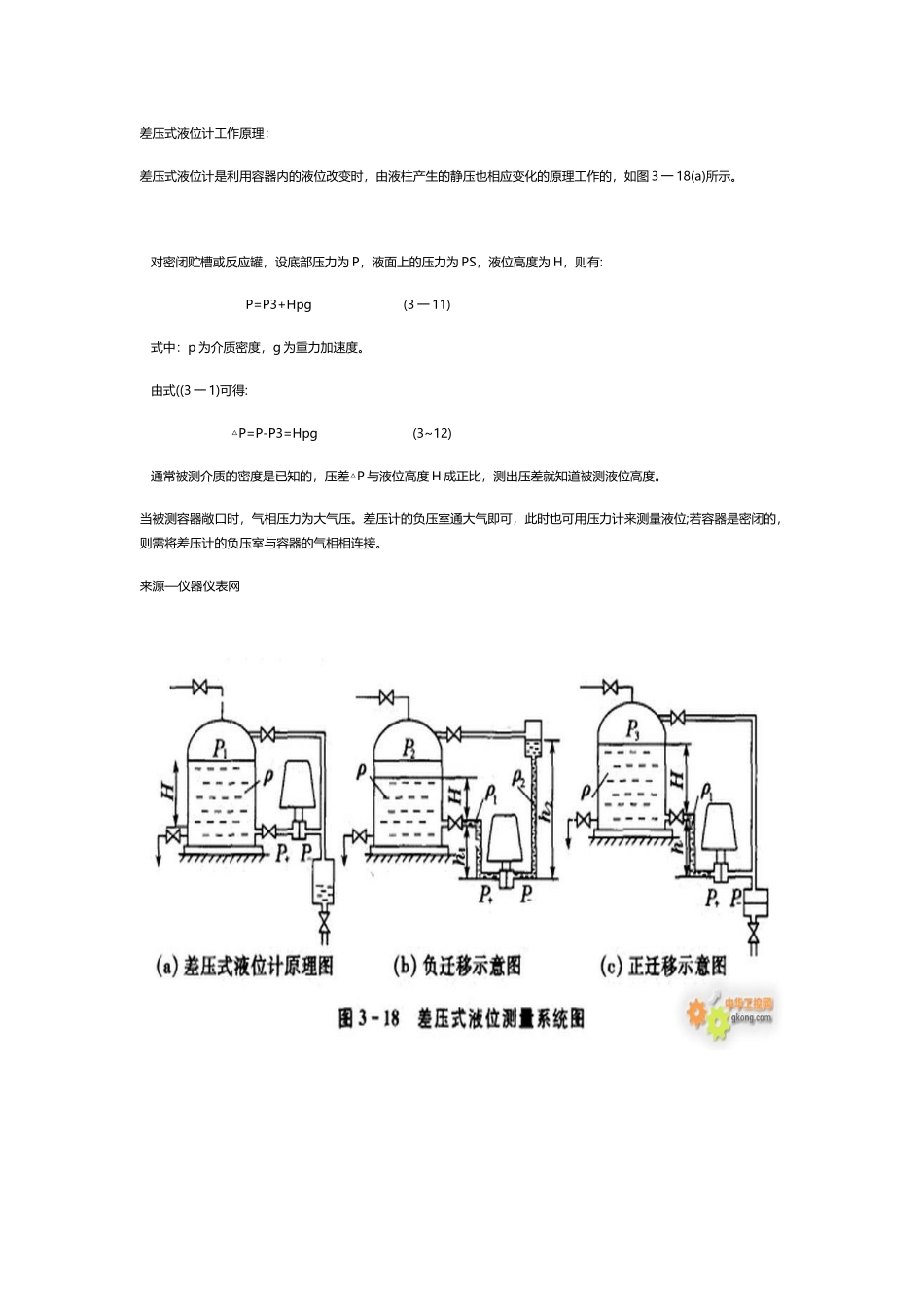

差压式液位计工作原理(1页)Good is good, but better carries it.精益求精，善益求善。差压式液位计工作原理：差压式液位计是利用容器内的液位改变时，由液柱产生的静压也相应变化的原理工作的，如图 3 一 18(a)所示。 对密闭贮槽或反应罐，设底部压力为 P，液面上的压力为 PS，液位高度为 H，则有: P=P3+Hpg (3 一 11) 式中：p 为介质密度，g 为重力加速度。 由式((3 一 1)可得: △P=P-P3=Hpg (3~12) 通常被测介质的密度是已知的，压差△P 与液位高度 H 成正比，测出压差就知道被测液位高度。当被测容器敞口时，气相压力为大气压。差压计的负压室通大气即可，此时也可用压力计来测量液位;若容器是密闭的，则需将差压计的负压室与容器的气相相连接。来源—仪器仪表网;;~）·`（$\^?*~&:*&《【]？@—\'【。&`~
