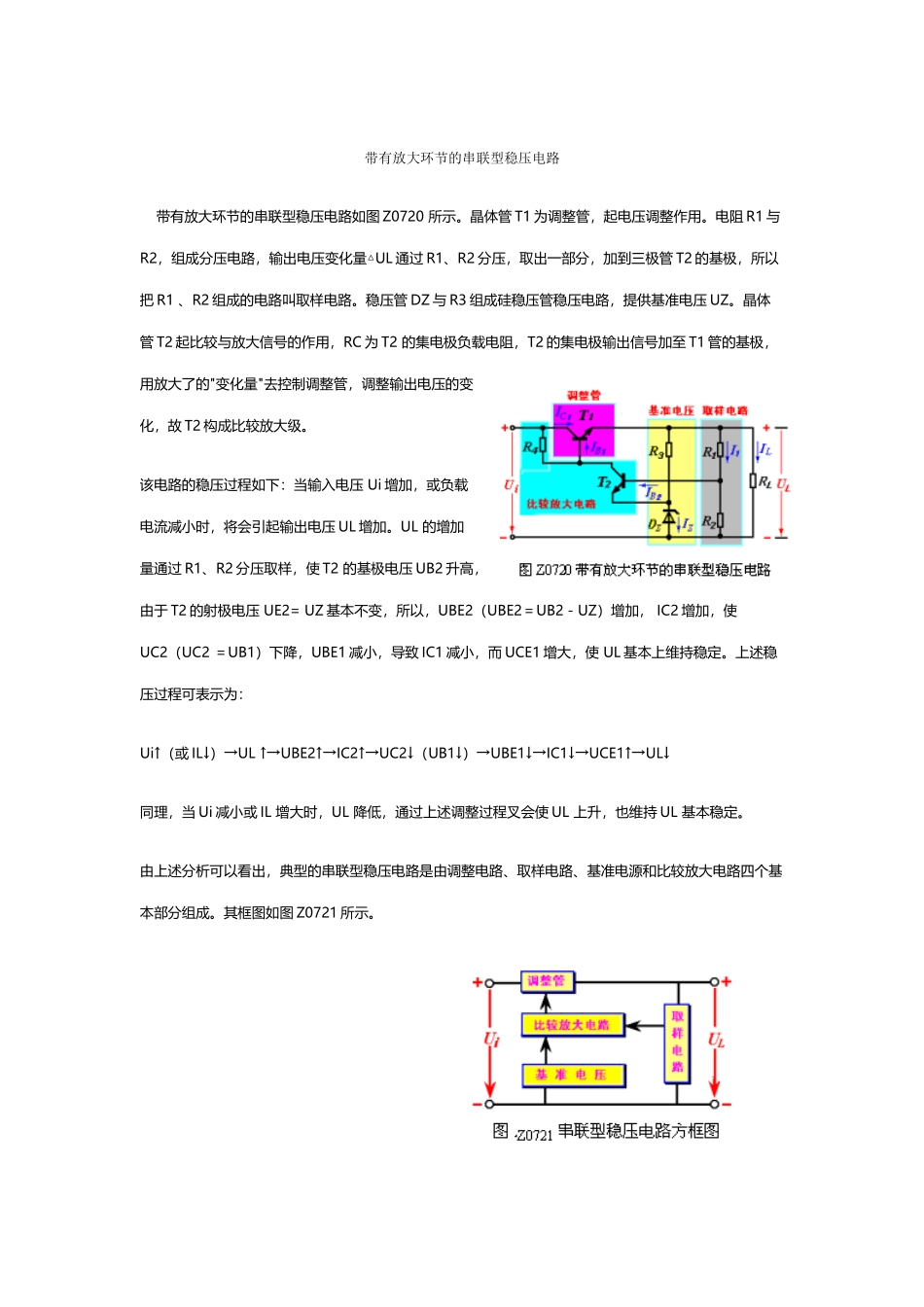

带放大作用的稳压电路(2页)Good is good, but better carries it.精益求精，善益求善。带有放大环节的串联型稳压电路 带有放大环节的串联型稳压电路如图 Z0720 所示。晶体管 T1 为调整管，起电压调整作用。电阻 R1 与R2，组成分压电路，输出电压变化量△UL 通过 R1、R2 分压，取出一部分，加到三极管 T2 的基极，所以把 R1 、R2 组成的电路叫取样电路。稳压管 DZ 与 R3 组成硅稳压管稳压电路，提供基准电压 UZ。晶体管 T2 起比较与放大信号的作用，RC 为 T2 的集电极负载电阻，T2 的集电极输出信号加至 T1 管的基极，用放大了的"变化量"去控制调整管，调整输出电压的变化，故 T2 构成比较放大级。 该电路的稳压过程如下：当输入电压 Ui 增加，或负载电流减小时，将会引起输出电压 UL 增加。UL 的增加量通过 R1、R2 分压取样，使 T2 的基极电压 UB2 升高，由于 T2 的射极电压 UE2= UZ 基本不变，所以，UBE2（UBE2＝UB2 - UZ）增加， IC2 增加，使UC2（UC2 ＝UB1）下降，UBE1 减小，导致 IC1 减小，而 UCE1 增大，使 UL 基本上维持稳定。上述稳压过程可表示为：Ui↑（或 IL↓）→UL ↑→UBE2↑→IC2↑→UC2↓（UB1↓）→UBE1↓→IC1↓→UCE1↑→UL↓同理，当 Ui 减小或 IL 增大时，UL 降低，通过上述调整过程叉会使 UL 上升，也维持 UL 基本稳定。由上述分析可以看出，典型的串联型稳压电路是由调整电路、取样电路、基准电源和比较放大电路四个基本部分组成。其框图如图 Z0721 所示。 --------------------------------------------------------------------------------0net.cn—%\`/~|)【-$;~—!【。&\~}>；|`（《》》]
