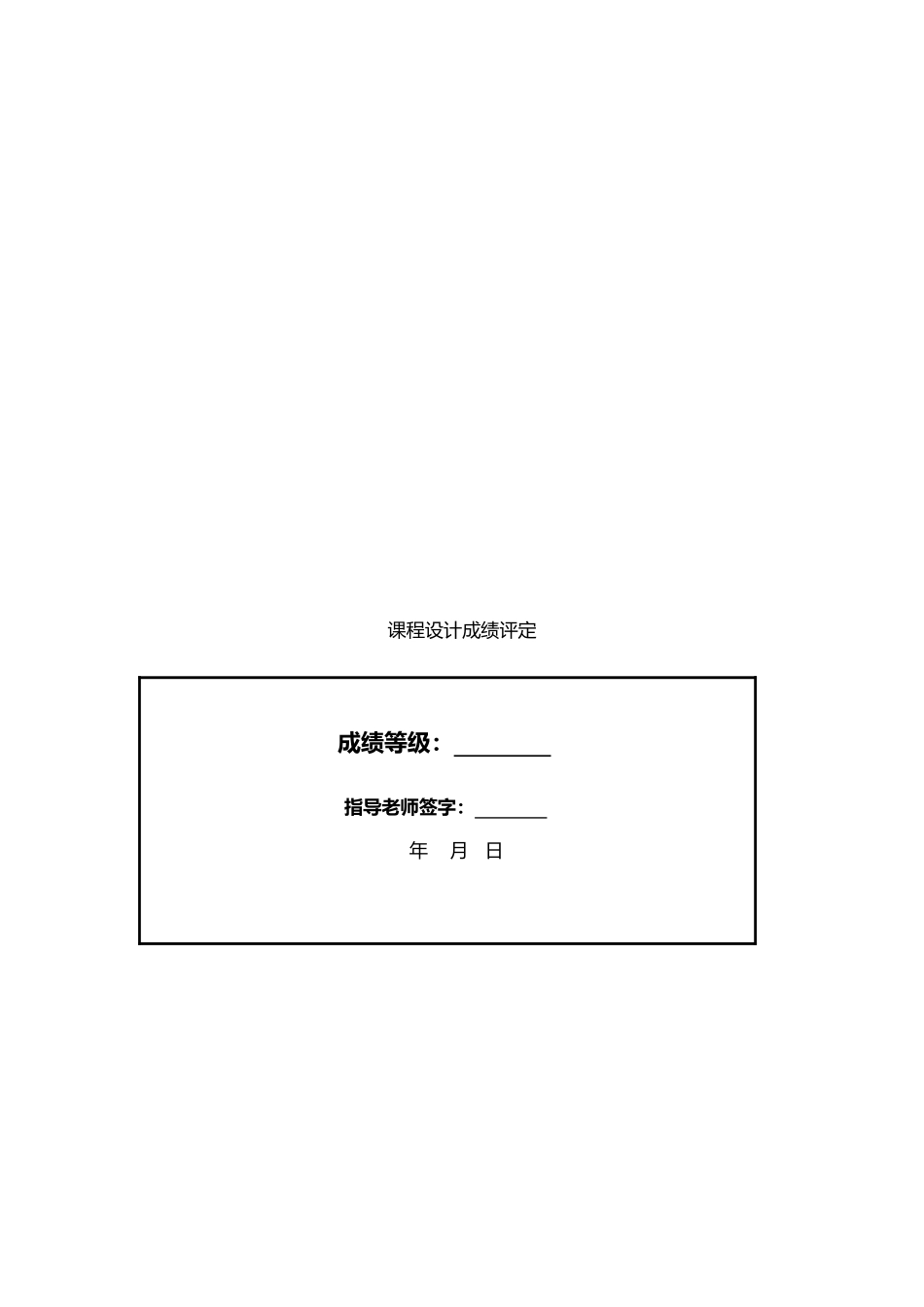

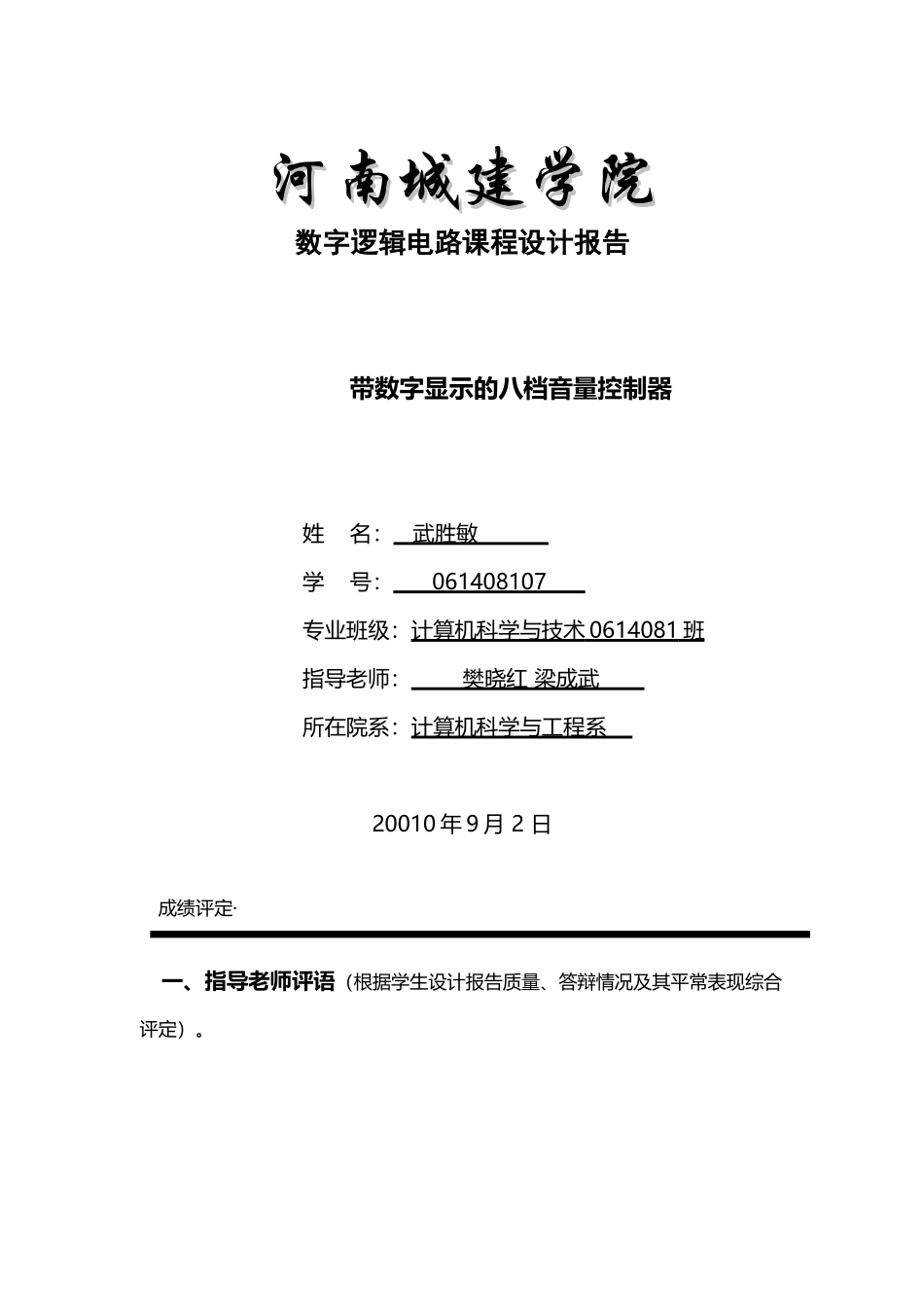

带数字显示的八档音量控制器(13 页)Good is good, but better carries it.精益求精，善益求善。河南城建学院河南城建学院数字逻辑电路课程设计报告带数字显示的八档音量控制器姓 名： 武胜敏 学 号： 061408107 专业班级：计算机科学与技术 0614081 班 指导老师： 樊晓红 梁成武 所在院系：计算机科学与工程系 20010 年 9 月 2 日成绩评定·一、指导老师评语（根据学生设计报告质量、答辩情况及其平常表现综合评定）。课程设计成绩评定成绩等级： 指导老师签字： 年 月 日摘要随着集成电路技术的迅速进展和计算机深化到各个领域，电子电路的计算机辅助设计与分析技术 EDA 已成为电子电路系统分析和设计的有力工具，并进展成为电子学领域的重要分支。本设计是在前导验证性认知实验的基础上，进行更高层次的命题设计实验——带有数字显示的八档音量控制器，在老师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。以此培育利用模拟、数字电路知识，解决电子线路中常见实际问题的能力，积累实际电子制作经验，目的在于巩固基础、注重设计、培育技能、追求创新、走向有用。1. 设计要求：带数字显示的八档音量控制器1)用两个按键控制音量，一个用于增加音量，一个用于减小音量；2)音量控制分为 8 档，每按键一下，增加或减小一档；3)当音量增加（减小）到最大（最小）时，继续按音量增减开关无效，即音量被保持，不在继续增（减）；4)开机时自动恢复音量到最小状态；5)用数码管显示音量的大小值，并随着音量的变化即时改变。2. 设计方法：使用 555 定时器接成多谐振荡器，它的输出作为脉冲源，向两个 4 位双向通用移位寄存器 74LS194 芯片提供移位脉冲。通过触摸控制电路来改变移位寄存器的左移和右移，移位寄存器左、右的移动则控制发光二极管的亮度，光的亮度影响光敏电阻，最后达到控制音量大小的效果，音量的大小即档数在通过编码器由显示译码器上显示出来。3. 取得成果：通过查阅资料、电路设计、软件仿真，实现了带数字显示的八档音量控制器的电路设计与测试，所设计的电路能够满足音量控制的基本要求，但是由于所学知识有限在部分地方与设计要求有一定出入，在仿真过程中有些功能不能实现。目 录一、概述....................................................................................................................................................31.1 设计目的..............
