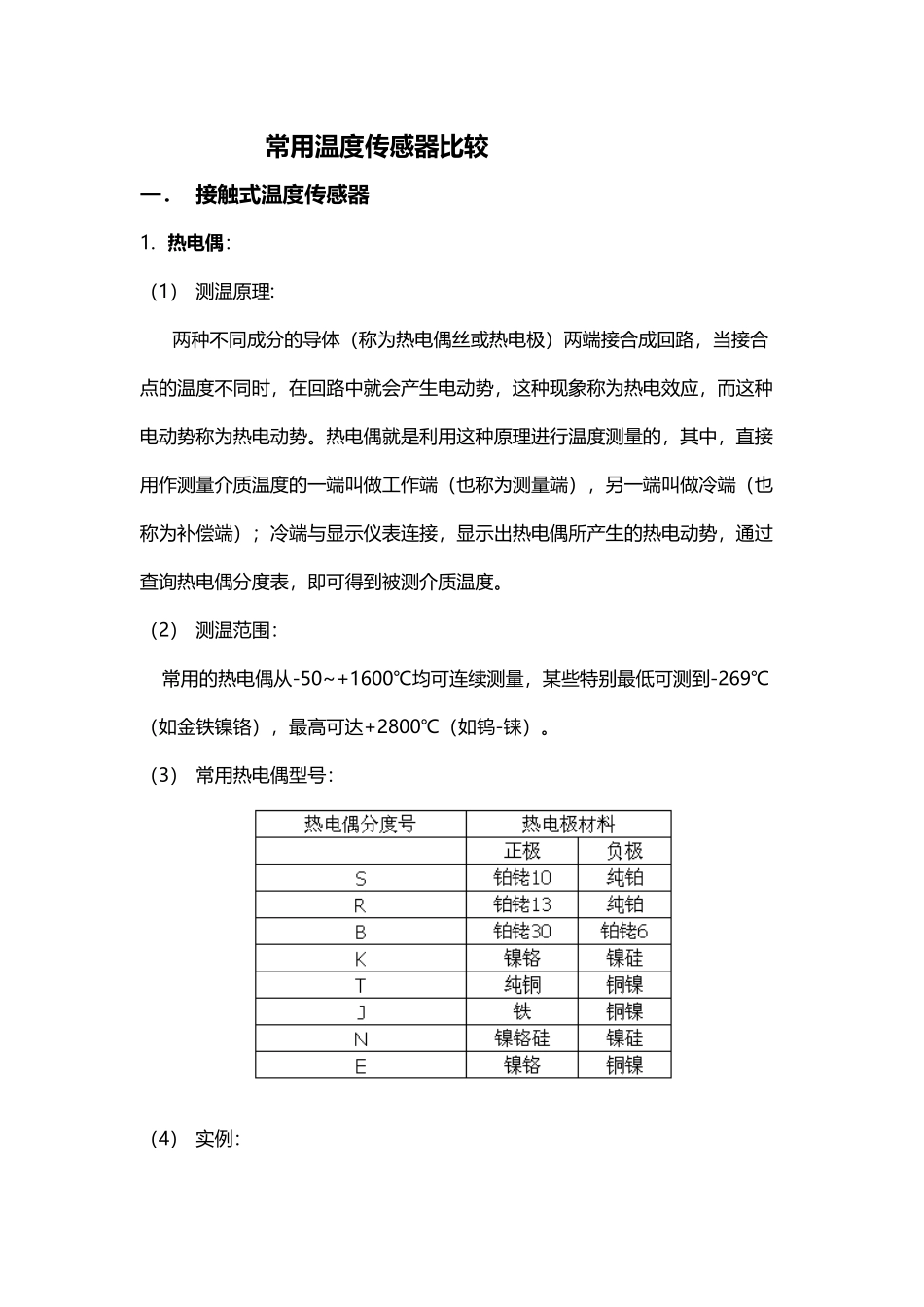

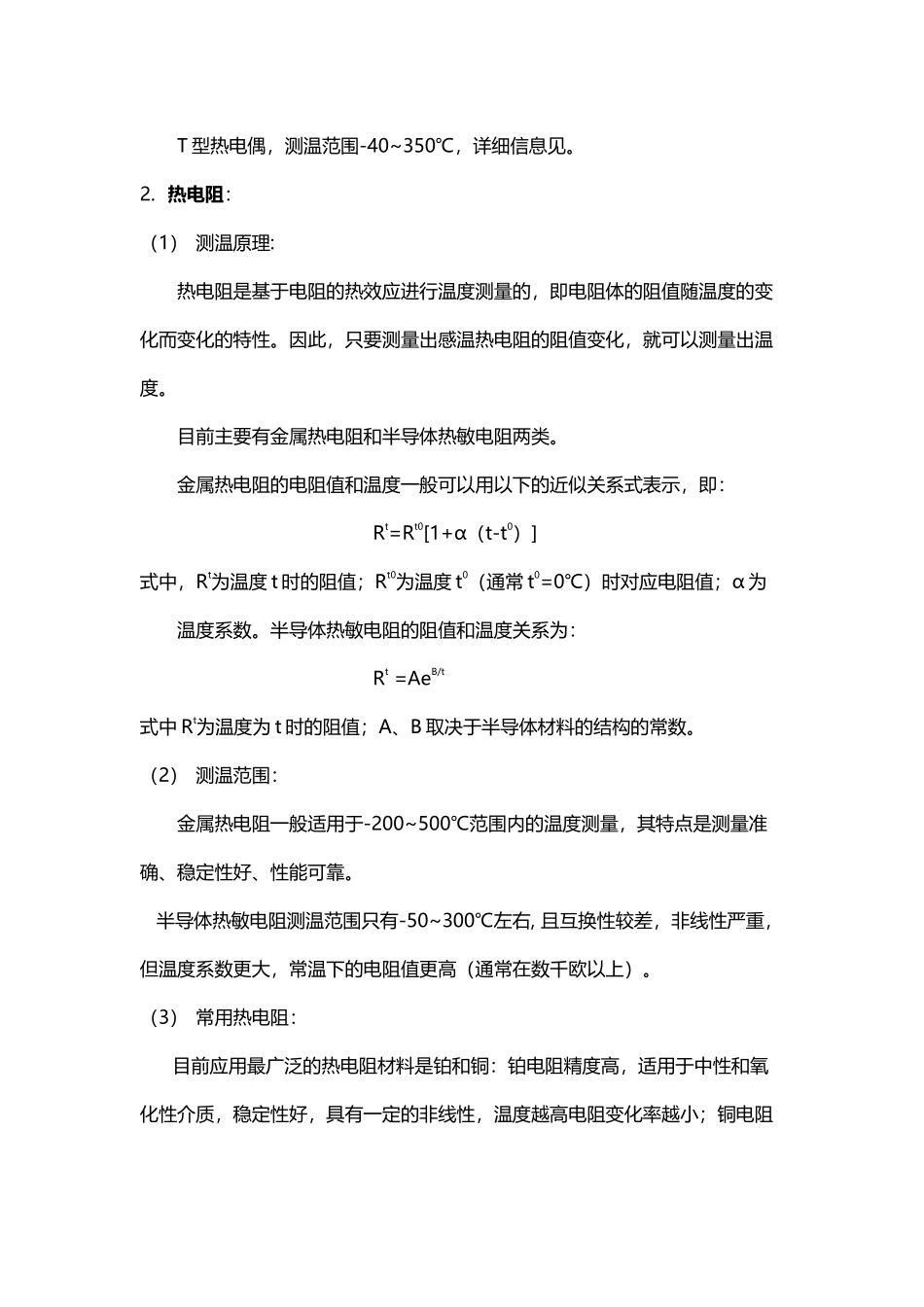

常用温度传感器比较(3 页)Good is good, but better carries it.精益求精，善益求善。 常用温度传感器比较一． 接触式温度传感器1. 热电偶：（1） 测温原理:两种不同成分的导体（称为热电偶丝或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电动势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表连接，显示出热电偶所产生的热电动势，通过查询热电偶分度表，即可得到被测介质温度。（2） 测温范围： 常用的热电偶从-50~+1600℃均可连续测量，某些特别最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。（3） 常用热电偶型号：（4） 实例：T 型热电偶，测温范围-40~350℃，详细信息见。2. 热电阻：（1） 测温原理:热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。目前主要有金属热电阻和半导体热敏电阻两类。金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即：Rt=Rt0[1+α（t-t0）]式中，Rt为温度 t 时的阻值；Rt0为温度 t0（通常 t0=0℃）时对应电阻值；α 为温度系数。半导体热敏电阻的阻值和温度关系为：Rt =AeB/t 式中 Rt为温度为 t 时的阻值；A、B 取决于半导体材料的结构的常数。（2） 测温范围：金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠。 半导体热敏电阻测温范围只有-50~300℃左右, 且互换性较差，非线性严重，但温度系数更大，常温下的电阻值更高（通常在数千欧以上）。（3） 常用热电阻：目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过 150℃易被氧化。中国最常用的有 R0=10Ω、R0=100Ω 和 R0=1000Ω 等几种，它们的分度号分别为 Pt10、Pt100、Pt1000；铜电阻有 R0=50Ω 和 R0=100Ω 两种，它们的分度号为 Cu50 和 Cu100。其中 Pt100 和 Cu50 的应用最为广泛。（4） 实例：Pt100 为正温度系数热敏电阻传感器，测量范围-200℃~850℃，允许温度偏差值 0.15+0.0...
