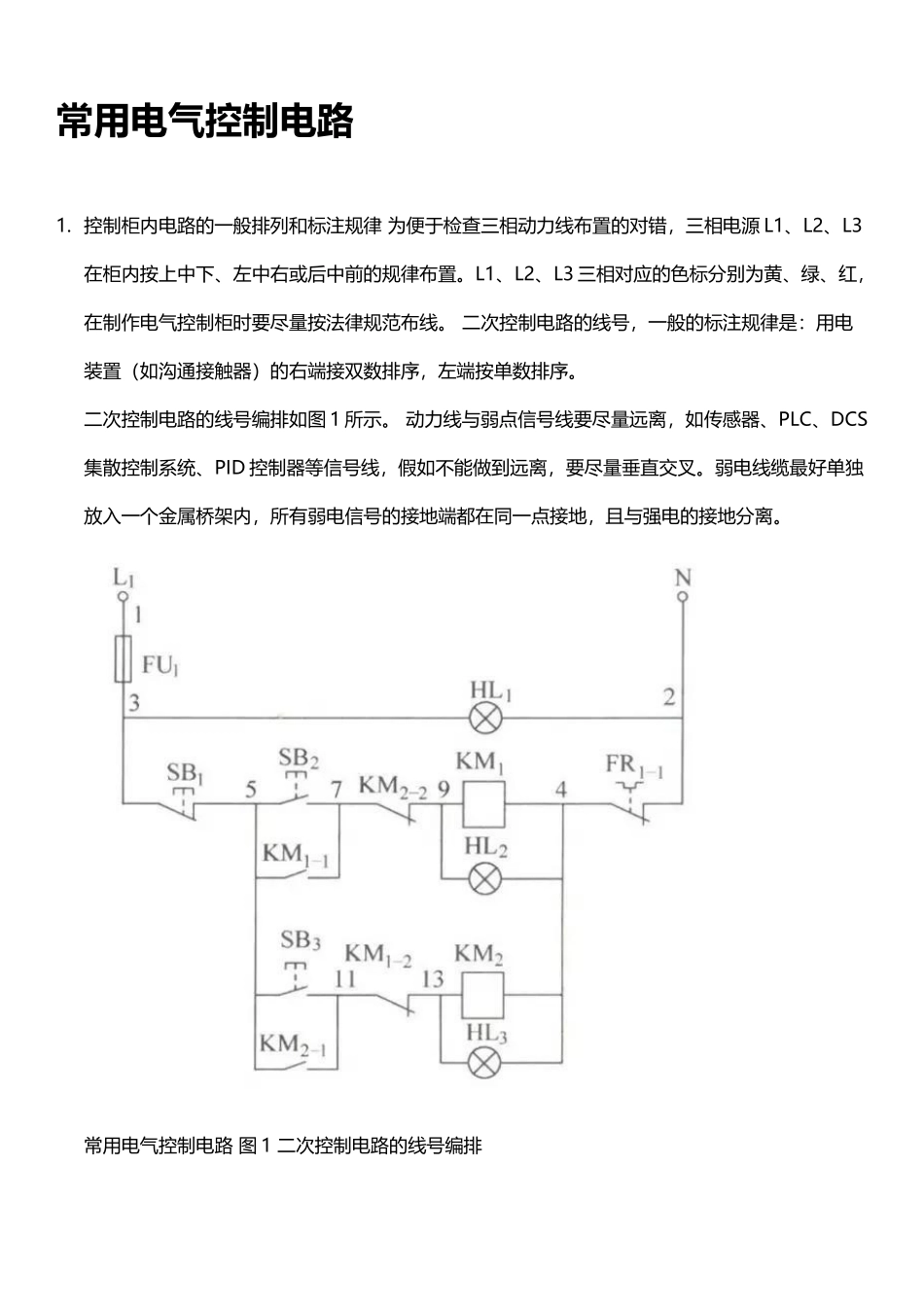

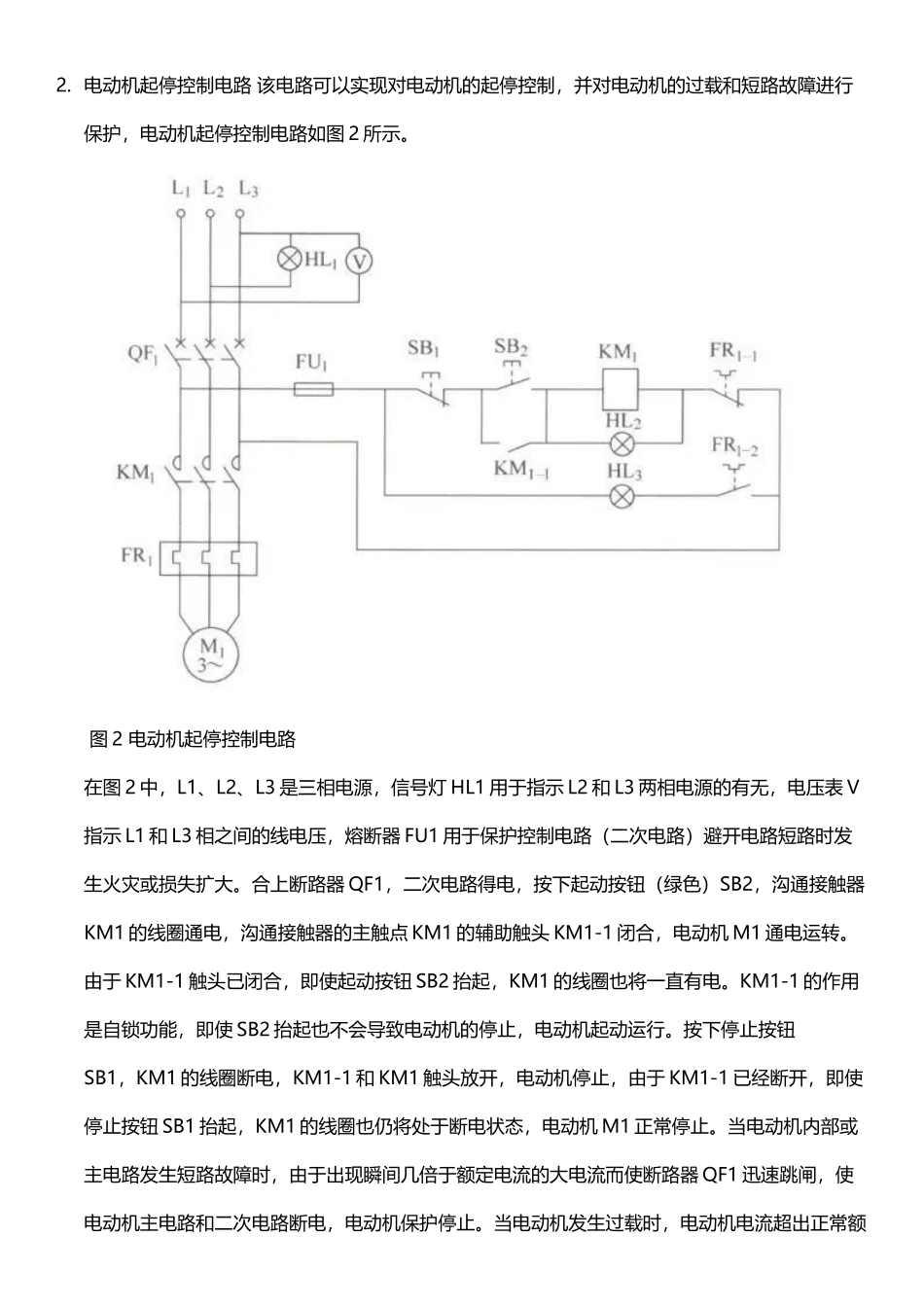

常用电气控制电路(15 页)Good is good, but better carries it.精益求精，善益求善。常用电气控制电路1. 控制柜内电路的一般排列和标注规律 为便于检查三相动力线布置的对错，三相电源 L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3 三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按法律规范布线。 二次控制电路的线号，一般的标注规律是：用电装置（如沟通接触器）的右端接双数排序，左端按单数排序。二次控制电路的线号编排如图 1 所示。 动力线与弱点信号线要尽量远离，如传感器、PLC、DCS集散控制系统、PID 控制器等信号线，假如不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。 常用电气控制电路 图 1 二次控制电路的线号编排 2. 电动机起停控制电路 该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保护，电动机起停控制电路如图 2 所示。 图 2 电动机起停控制电路 在图 2 中，L1、L2、L3 是三相电源，信号灯 HL1 用于指示 L2 和 L3 两相电源的有无，电压表 V指示 L1 和 L3 相之间的线电压，熔断器 FU1 用于保护控制电路（二次电路）避开电路短路时发生火灾或损失扩大。合上断路器 QF1，二次电路得电，按下起动按钮（绿色）SB2，沟通接触器KM1 的线圈通电，沟通接触器的主触点 KM1 的辅助触头 KM1-1 闭合，电动机 M1 通电运转。由于 KM1-1 触头已闭合，即使起动按钮 SB2 抬起，KM1 的线圈也将一直有电。KM1-1 的作用是自锁功能，即使 SB2 抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1 的线圈断电，KM1-1 和 KM1 触头放开，电动机停止，由于 KM1-1 已经断开，即使停止按钮 SB1 抬起，KM1 的线圈也仍将处于断电状态，电动机 M1 正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器 QF1 迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器 FR1 发热，一定时间后，FR1 的常闭触头 FR1-1 断开，KM1 线圈断电，KM1-1 和 KM1 主触头断开，电动机保护停止。KM1 线圈得电时，HL2 指示灯亮说明电动机正在运行，KM1 的线圈断电后 HL2 灯灭，说明电动机停止运行。当 FR1 发...
