常用的固化剂种类及材料特性总结

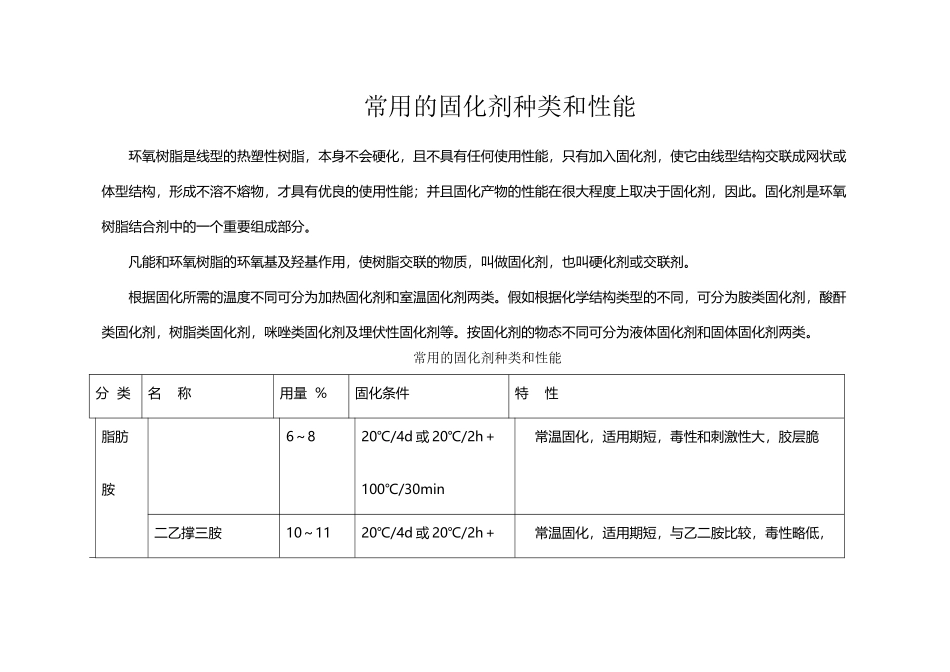

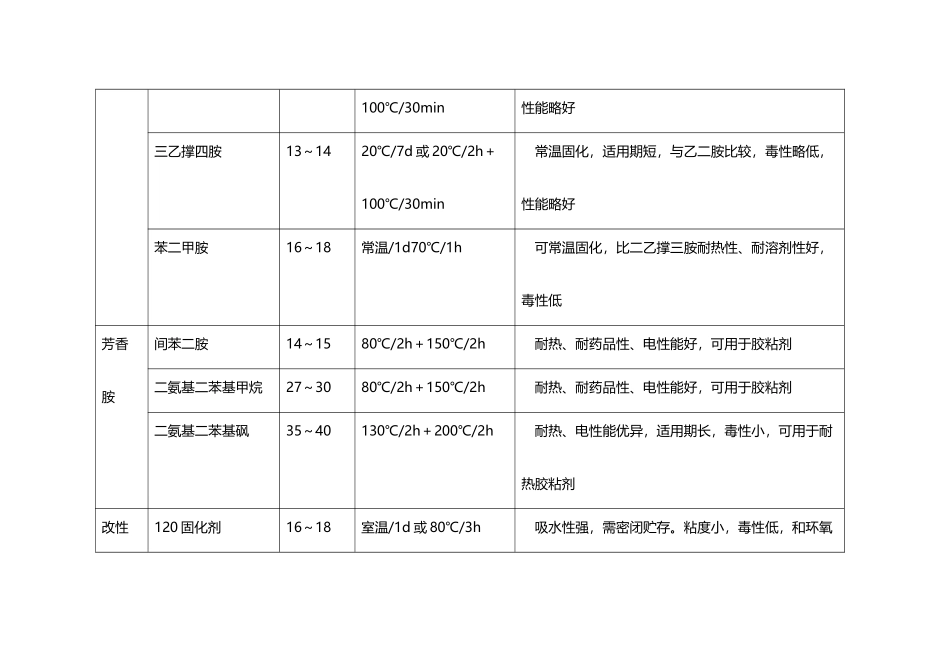

常用的固化剂种类及材料特性总结(21 页)Good is good, but better carries it.精益求精，善益求善。常用的固化剂种类和性能环氧树脂是线型的热塑性树脂，本身不会硬化，且不具有任何使用性能，只有加入固化剂，使它由线型结构交联成网状或体型结构，形成不溶不熔物，才具有优良的使用性能；并且固化产物的性能在很大程度上取决于固化剂，因此。固化剂是环氧树脂结合剂中的一个重要组成部分。凡能和环氧树脂的环氧基及羟基作用，使树脂交联的物质，叫做固化剂，也叫硬化剂或交联剂。根据固化所需的温度不同可分为加热固化剂和室温固化剂两类。假如根据化学结构类型的不同，可分为胺类固化剂，酸酐类固化剂，树脂类固化剂，咪唑类固化剂及埋伏性固化剂等。按固化剂的物态不同可分为液体固化剂和固体固化剂两类。常用的固化剂种类和性能分 类名 称用量 %固化条件特 性脂肪胺6～820℃/4d 或 20℃/2h＋100℃/30min常温固化，适用期短，毒性和刺激性大，胶层脆二乙撑三胺10～1120℃/4d 或 20℃/2h＋常温固化，适用期短，与乙二胺比较，毒性略低，100℃/30min性能略好三乙撑四胺13～1420℃/7d 或 20℃/2h＋100℃/30min常温固化，适用期短，与乙二胺比较，毒性略低，性能略好苯二甲胺16～18常温/1d70℃/1h可常温固化，比二乙撑三胺耐热性、耐溶剂性好，毒性低芳香胺间苯二胺14～1580℃/2h＋150℃/2h耐热、耐药品性、电性能好，可用于胶粘剂二氨基二苯基甲烷27～3080℃/2h＋150℃/2h耐热、耐药品性、电性能好，可用于胶粘剂二氨基二苯基砜35～40130℃/2h＋200℃/2h耐热、电性能优异，适用期长，毒性小，可用于耐热胶粘剂改性120 固化剂16～18室温/1d 或 80℃/3h吸水性强，需密闭贮存。粘度小，毒性低，和环氧胺(β-羟乙基乙二胺)树脂反应快，适用期短593 固化剂(二乙撑三胺与环氧丙烷丁基醚加成物23～25室温/1d黏度小，毒性低，使用期短，室温迅速固化，固化物韧性较好703 固化剂(苯酚、甲醛、乙二胺缩合物)20室温/4~8h与环氧树脂的反应速度比常驻用的脂肪胺快，可配制室温固化胶粘剂用，固化物性能好591 固化剂（氰乙基化二乙撑三胺)20～2580℃/12h与二乙撑三胺相比较反应放热湿度低，使用期长，毒性小，胶层的韧性和耐冲击性、耐溶剂性好，但耐热性、电性能较差793 固化剂（丙烯腈改性的已二胺，2-甲基咪唑)25～3070~100℃/3h既可常温固化，又可中温固化，把应放热峰较低，适用期较长，毒性低，固化物性能良好，韧性好，对金属、...
