常用螺母材料

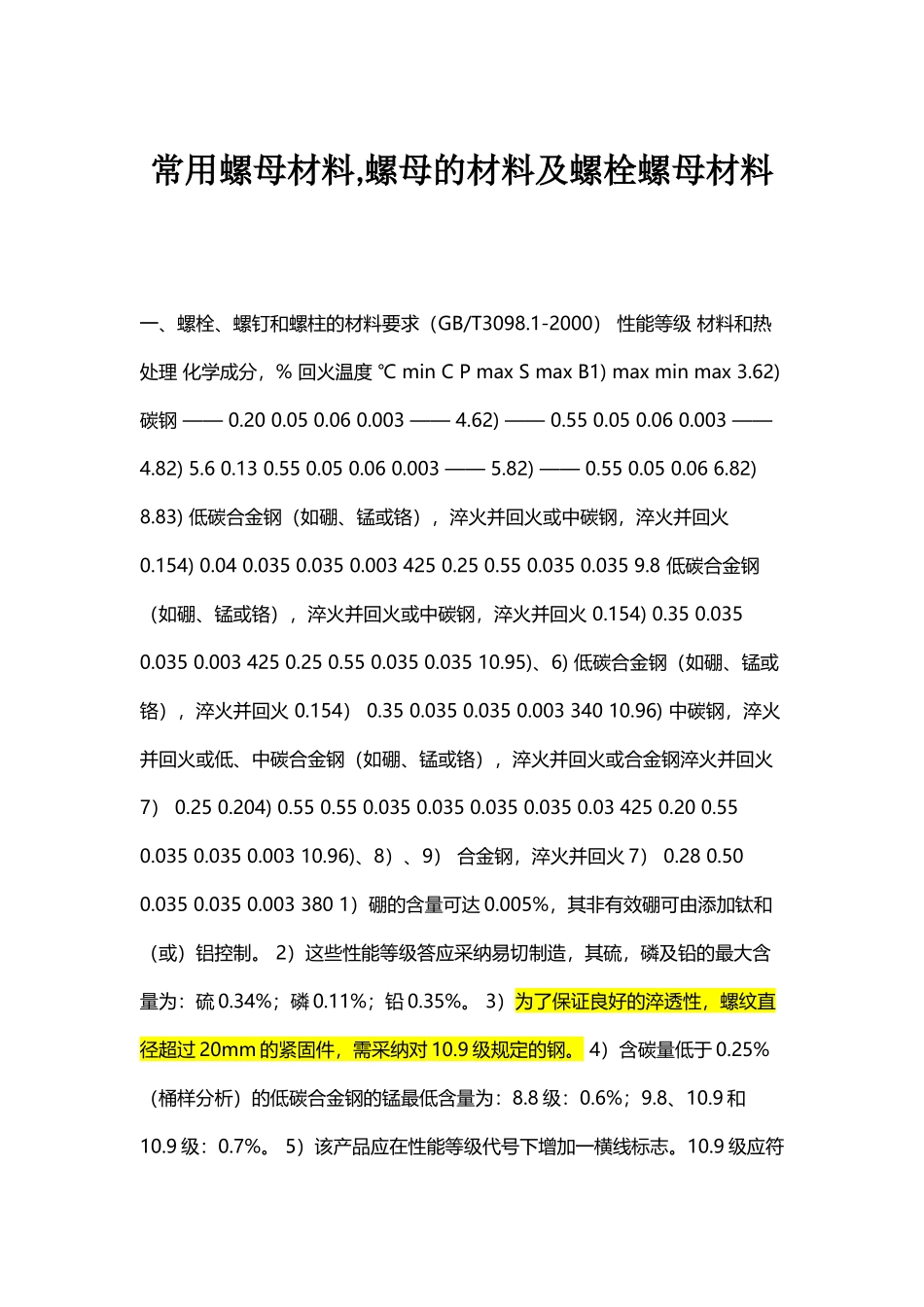

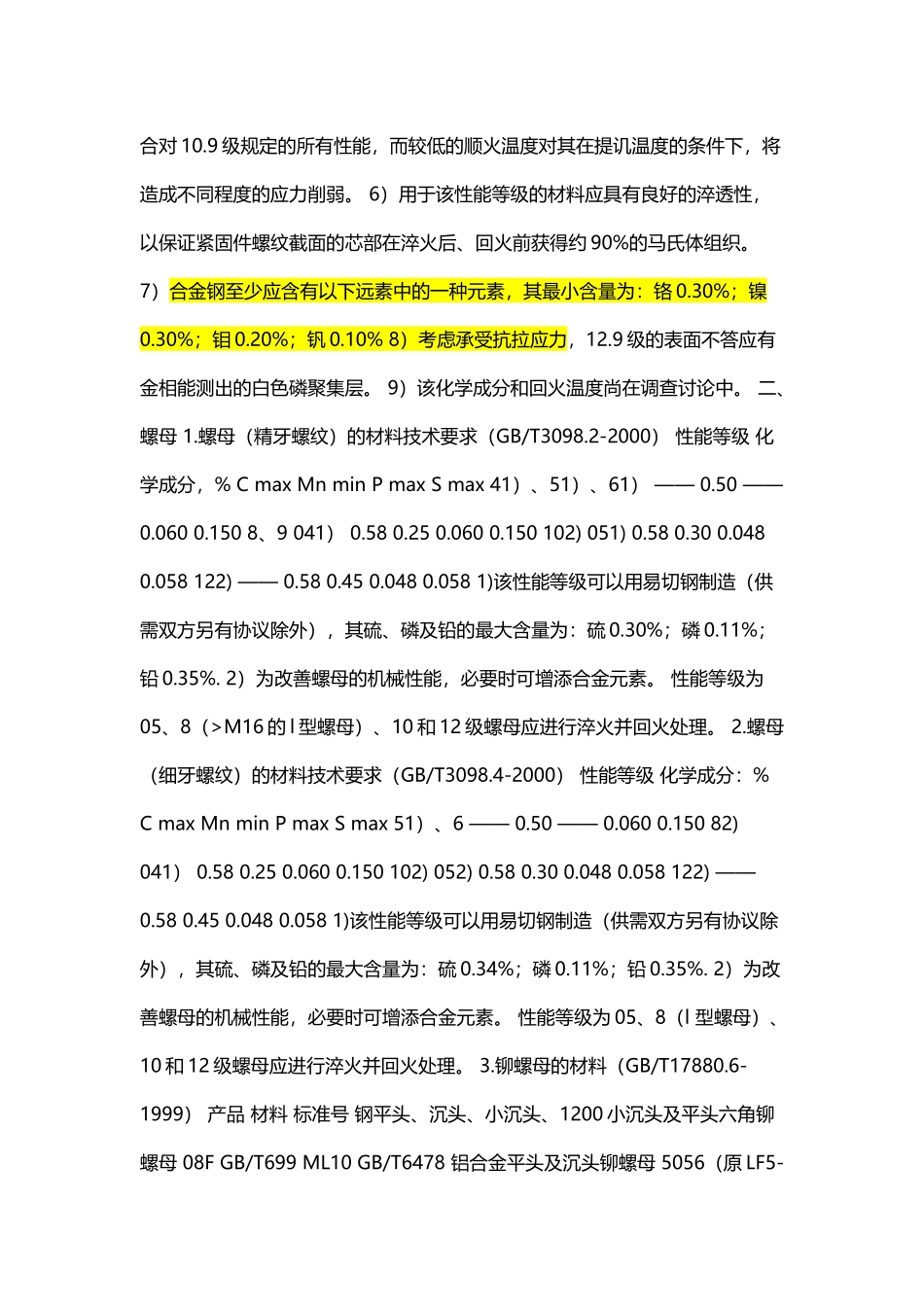

常用螺母材料(4 页)Good is good, but better carries it.精益求精，善益求善。常用螺母材料,螺母的材料及螺栓螺母材料 一、螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000） 性能等级 材料和热处理 化学成分，% 回火温度 ℃ min C P max S max B1) max min max 3.62) 碳钢 —— 0.20 0.05 0.06 0.003 —— 4.62) —— 0.55 0.05 0.06 0.003 —— 4.82) 5.6 0.13 0.55 0.05 0.06 0.003 —— 5.82) —— 0.55 0.05 0.06 6.82) 8.83) 低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火 0.154) 0.04 0.035 0.035 0.003 425 0.25 0.55 0.035 0.035 9.8 低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火 0.154) 0.35 0.035 0.035 0.003 425 0.25 0.55 0.035 0.035 10.95)、6) 低碳合金钢（如硼、锰或铬），淬火并回火 0.154） 0.35 0.035 0.035 0.003 340 10.96) 中碳钢，淬火并回火或低、中碳合金钢（如硼、锰或铬），淬火并回火或合金钢淬火并回火7） 0.25 0.204) 0.55 0.55 0.035 0.035 0.035 0.035 0.03 425 0.20 0.55 0.035 0.035 0.003 10.96)、8）、9） 合金钢，淬火并回火 7） 0.28 0.50 0.035 0.035 0.003 380 1）硼的含量可达 0.005%，其非有效硼可由添加钛和（或）铝控制。 2）这些性能等级答应采纳易切制造，其硫，磷及铅的最大含量为：硫 0.34%；磷 0.11%；铅 0.35%。 3）为了保证良好的淬透性，螺纹直径超过 20mm 的紧固件，需采纳对 10.9 级规定的钢。 4）含碳量低于 0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8 级：0.6%；9.8、10.9 和10.9 级：0.7%。 5）该产品应在性能等级代号下增加一横线标志。10.9 级应符合对 10.9 级规定的所有性能，而较低的顺火温度对其在提讥温度的条件下，将造成不同程度的应力削弱。 6）用于该性能等级的材料应具有良好的淬透性，以保证紧固件螺纹截面的芯部在淬火后、回火前获得约 90%的马氏体组织。 7）合金钢至少应含有以下远素中的一种元素，其最小含量为：铬 0.30%；镍0.30%；钼 0.20%；钒 0.10% 8）考虑承受抗拉应力，12.9 级的表面不答应有金相能测出的白色磷聚集层。 9）该化学成分和回火温度尚在调查讨论中。 二、螺母 1.螺母（精牙螺纹）的材料技术要求（GB/T3098.2-2000） 性能等级 化学成分，% C max Mn m...
