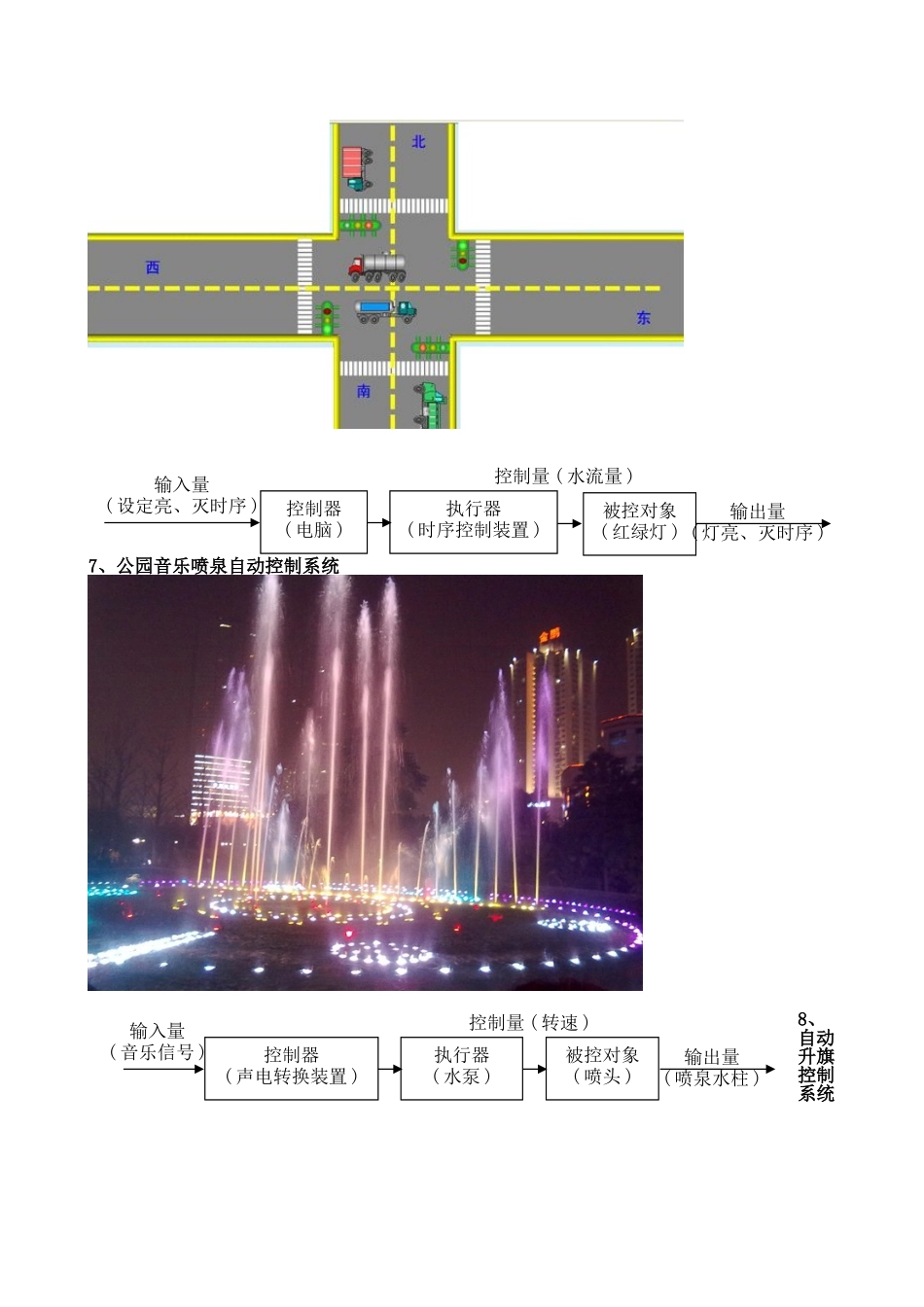

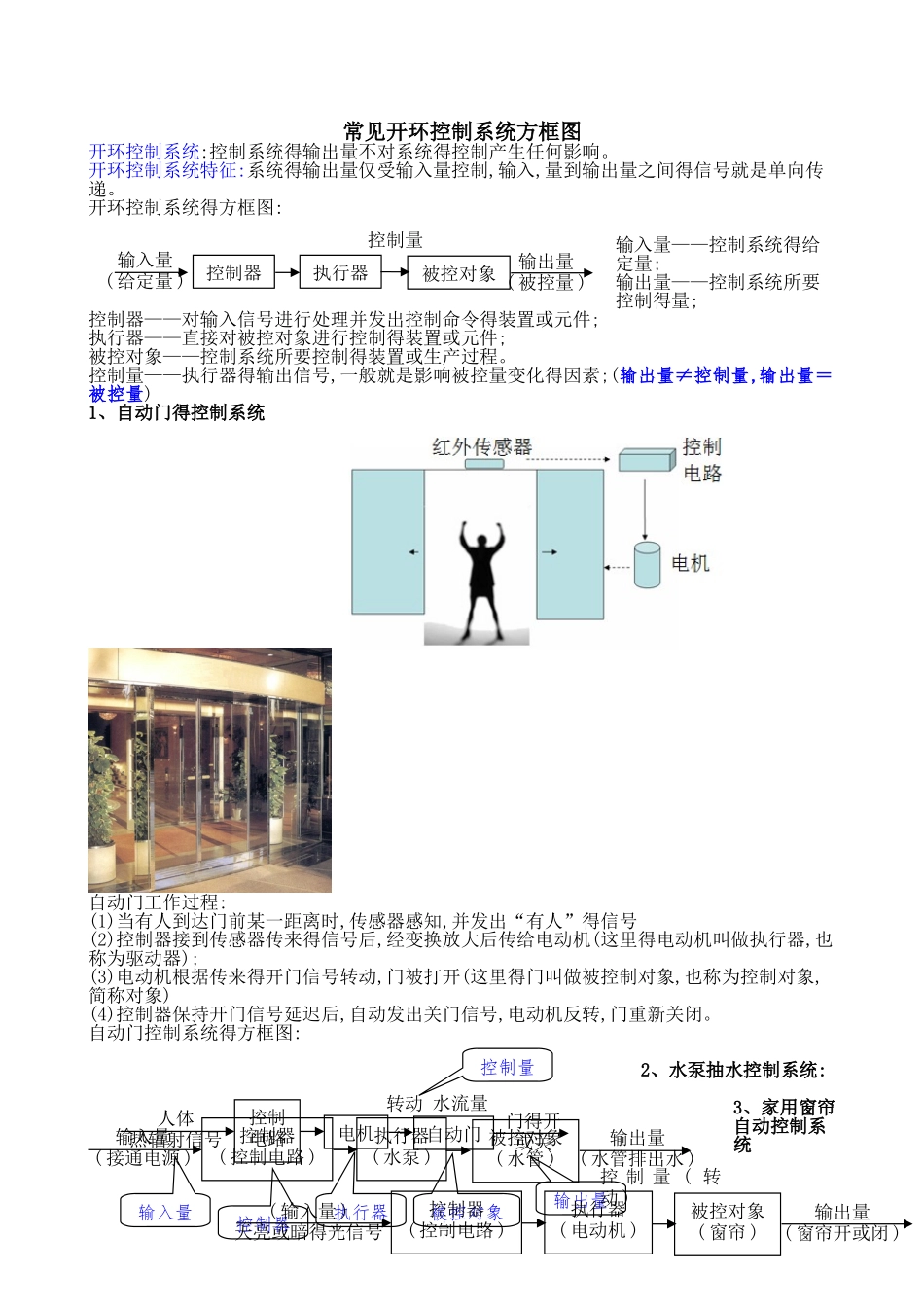

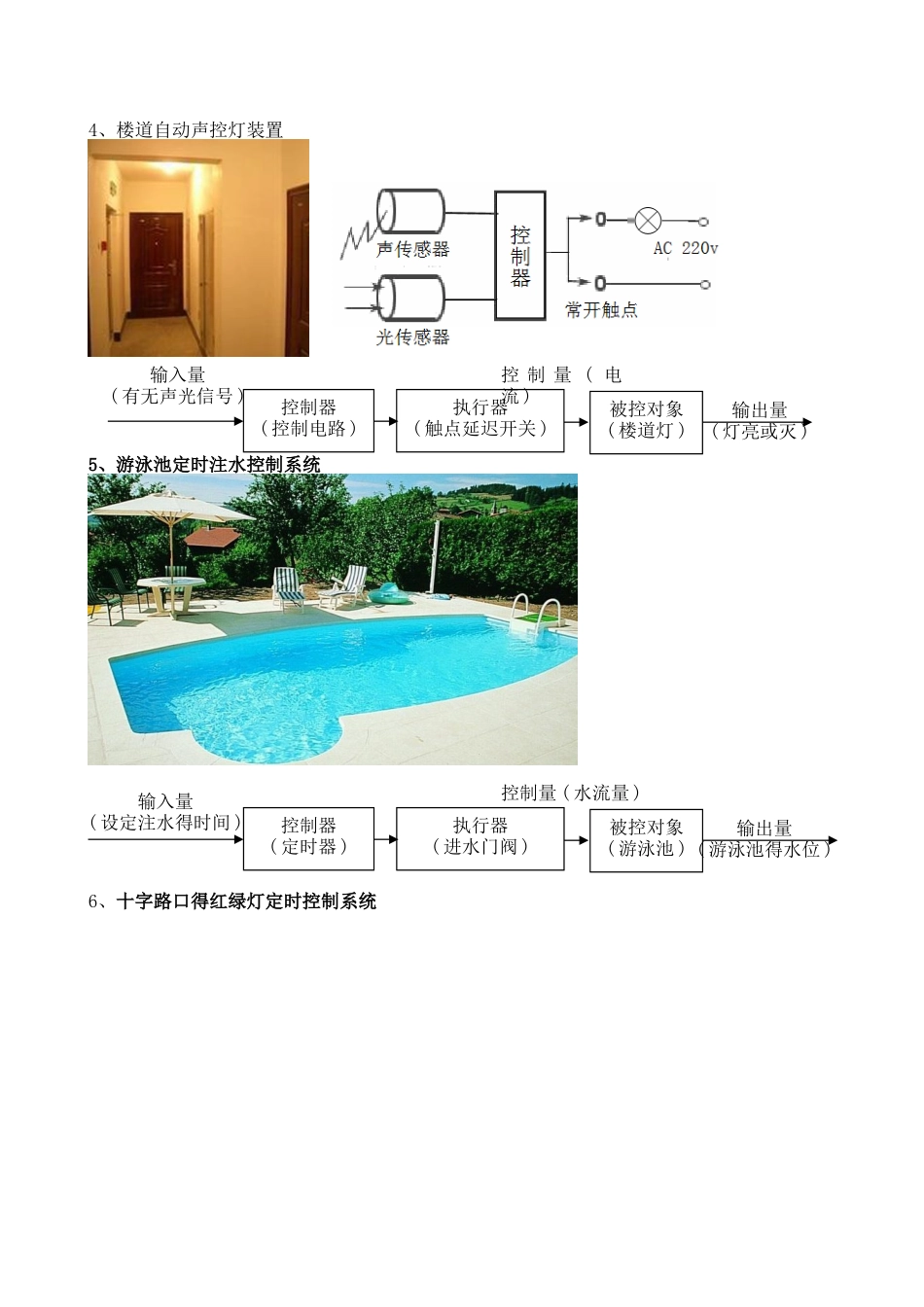

常见开环控制系统方框图开环控制系统:控制系统得输出量不对系统得控制产生任何影响。开环控制系统特征:系统得输出量仅受输入量控制,输入,量到输出量之间得信号就是单向传递。开环控制系统得方框图:输入量——控制系统得给定量;输出量——控制系统所要控制得量;控制器——对输入信号进行处理并发出控制命令得装置或元件;执行器——直接对被控对象进行控制得装置或元件;被控对象——控制系统所要控制得装置或生产过程。控制量——执行器得输出信号,一般就是影响被控量变化得因素;(输出量≠控制量,输出量＝被控量)1、自动门得控制系统 自动门工作过程:(1)当有人到达门前某一距离时,传感器感知,并发出“有人”得信号(2)控制器接到传感器传来得信号后,经变换放大后传给电动机(这里得电动机叫做执行器,也称为驱动器);(3)电动机根据传来得开门信号转动,门被打开(这里得门叫做被控制对象,也称为控制对象,简称对象)(4)控制器保持开门信号延迟后,自动发出关门信号,电动机反转,门重新关闭。自动门控制系统得方框图:2、水泵抽水控制系统:3、家用窗帘自动控制系统人体热辐射信号控制电路电机自动门门得开或关转动输入量控制器执行器被控对象输出量控制量输入量( 接通电源 )控制器( 控制电路 )执行器( 水泵 )被控对象( 水管 )输出量( 水管排出水 )水流量( 输入量 )天亮或暗得光信号控制器( 控制电路 )执行器( 电动机 )被控对象( 窗帘 )输出量( 窗帘开或闭 )控 制 量 ( 转动 )输入量( 给定量 )控制器执行器被控对象输出量( 被控量 )控制量4、楼道自动声控灯装置5、游泳池定时注水控制系统6、十字路口得红绿灯定时控制系统输入量( 有无声光信号 )控制器( 控制电路 )执行器( 触点延迟开关 )被控对象( 楼道灯 )输出量( 灯亮或灭 )控 制 量 ( 电流 )输入量( 设定注水得时间 )控制器( 定时器 )执行器( 进水门阀 )被控对象( 游泳池 )输出量( 游泳池得水位 )控制量 ( 水流量 )7、公园音乐喷泉自动控制系统8、自动升旗控制系统输入量( 设定亮、灭时序 )控制器( 电脑 )执行器( 时序控制装置 )被控对象( 红绿灯 )输出量( 灯亮、灭时序 )控制量 ( 水流量 )输入量( 音乐信号 )控制器( 声电转换装置 )执行器( 水泵 )被控对象( 喷头 )输出量( 喷泉水柱 )控制量 ( 转速 )9、宾馆火灾自动报警系统10、宾馆自动叫醒服务系统输入量( 定时时间 )控制器( 定时装置 )执行器( 电动机 )被控对...
