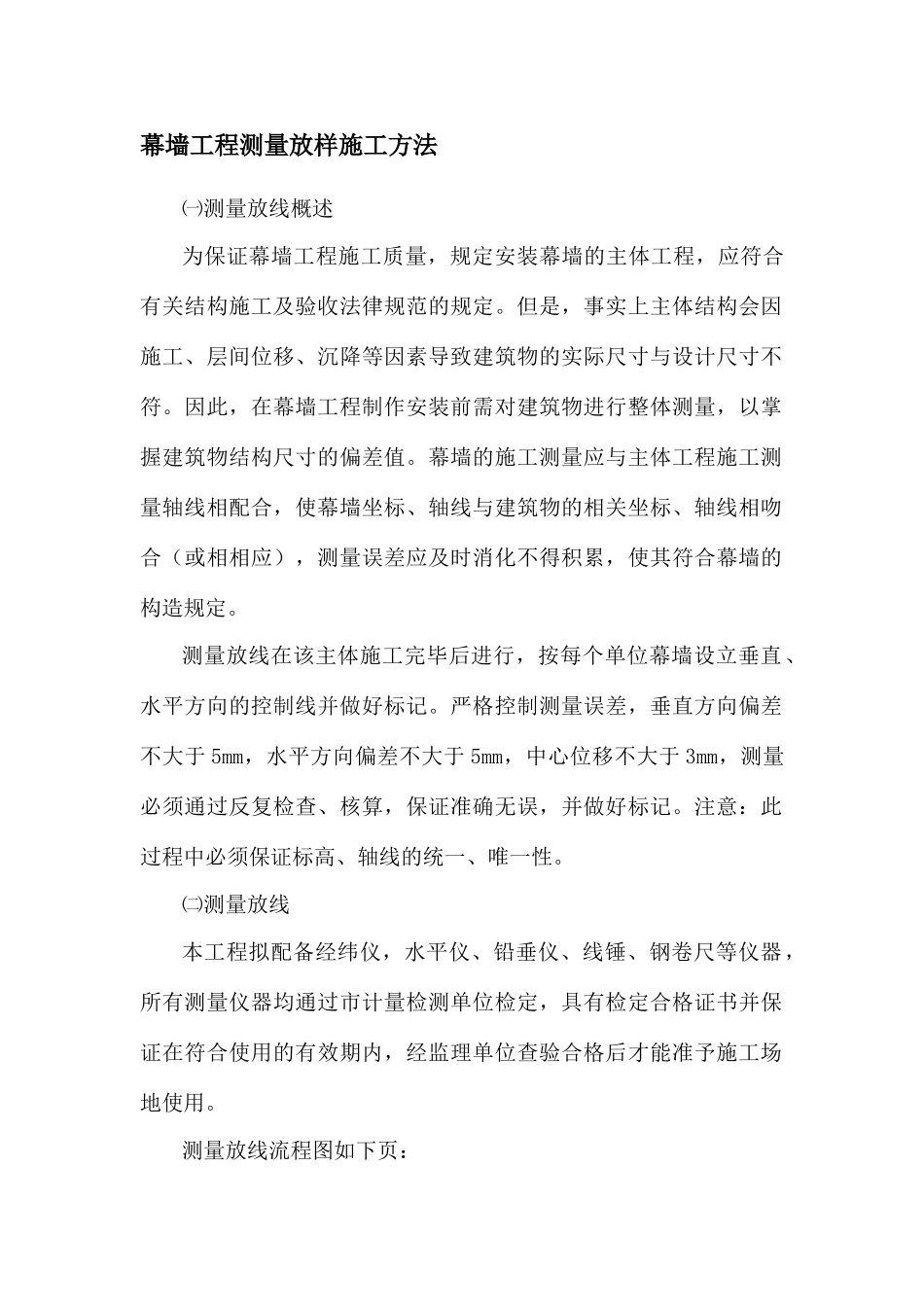

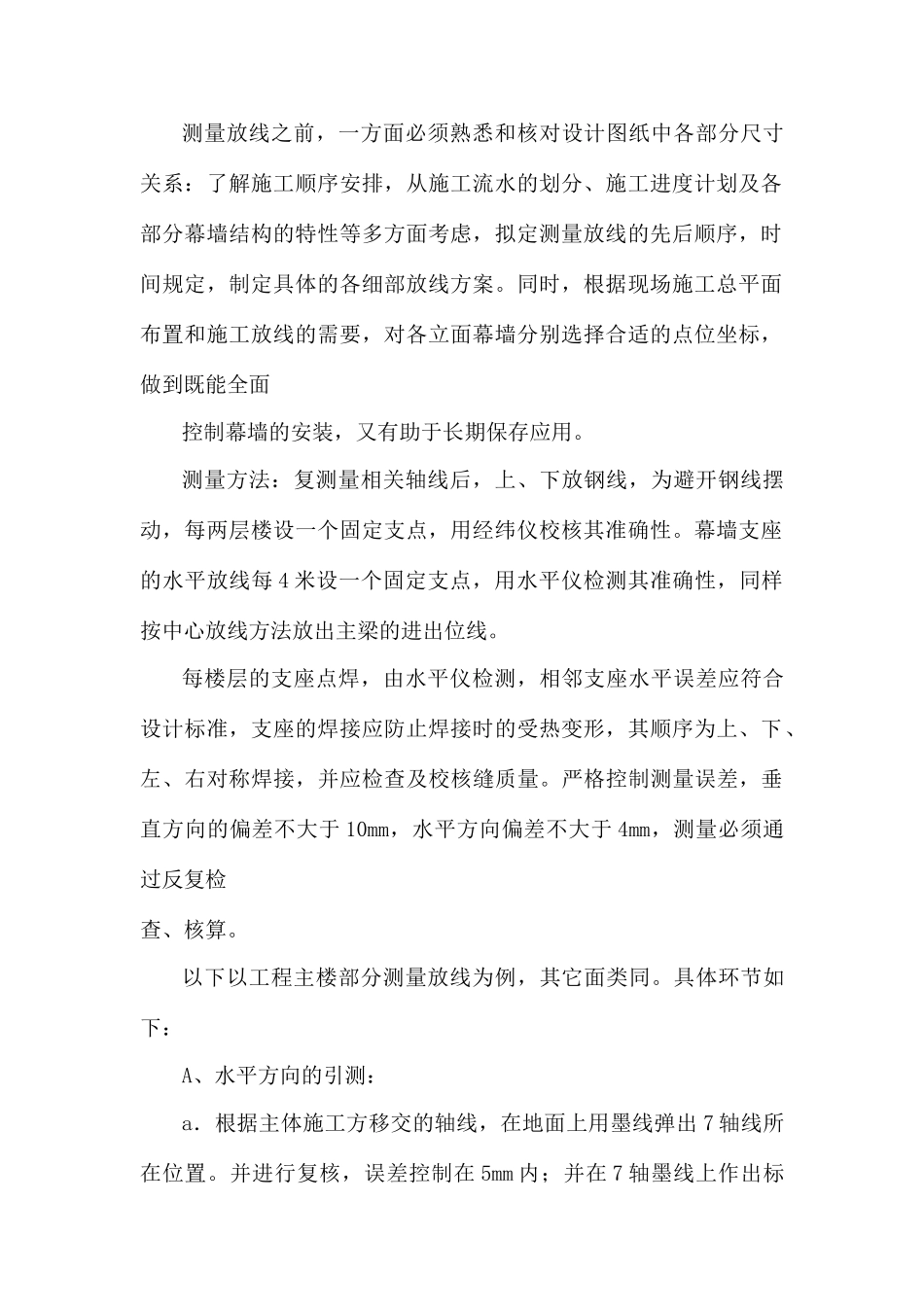

幕墙工程测量放样施工方法㈠测量放线概述为保证幕墙工程施工质量，规定安装幕墙的主体工程，应符合有关结构施工及验收法律规范的规定。但是，事实上主体结构会因施工、层间位移、沉降等因素导致建筑物的实际尺寸与设计尺寸不符。因此，在幕墙工程制作安装前需对建筑物进行整体测量，以掌握建筑物结构尺寸的偏差值。幕墙的施工测量应与主体工程施工测量轴线相配合，使幕墙坐标、轴线与建筑物的相关坐标、轴线相吻合（或相相应），测量误差应及时消化不得积累，使其符合幕墙的构造规定。测量放线在该主体施工完毕后进行，按每个单位幕墙设立垂直、水平方向的控制线并做好标记。严格控制测量误差，垂直方向偏差不大于 5mm，水平方向偏差不大于 5mm，中心位移不大于 3mm，测量必须通过反复检查、核算，保证准确无误，并做好标记。注意：此过程中必须保证标高、轴线的统一、唯一性。㈡测量放线本工程拟配备经纬仪，水平仪、铅垂仪、线锤、钢卷尺等仪器，所有测量仪器均通过市计量检测单位检定，具有检定合格证书并保证在符合使用的有效期内，经监理单位查验合格后才能准予施工场地使用。测量放线流程图如下页： 测量放线之前，一方面必须熟悉和核对设计图纸中各部分尺寸关系：了解施工顺序安排，从施工流水的划分、施工进度计划及各部分幕墙结构的特性等多方面考虑，拟定测量放线的先后顺序，时间规定，制定具体的各细部放线方案。同时，根据现场施工总平面布置和施工放线的需要，对各立面幕墙分别选择合适的点位坐标，做到既能全面控制幕墙的安装，又有助于长期保存应用。测量方法：复测量相关轴线后，上、下放钢线，为避开钢线摆动，每两层楼设一个固定支点，用经纬仪校核其准确性。幕墙支座的水平放线每 4 米设一个固定支点，用水平仪检测其准确性，同样按中心放线方法放出主梁的进出位线。每楼层的支座点焊，由水平仪检测，相邻支座水平误差应符合设计标准，支座的焊接应防止焊接时的受热变形，其顺序为上、下、左、右对称焊接，并应检查及校核缝质量。严格控制测量误差，垂直方向的偏差不大于 10mm，水平方向偏差不大于 4mm，测量必须通过反复检查、核算。以下以工程主楼部分测量放线为例，其它面类同。具体环节如下：A、水平方向的引测：a．根据主体施工方移交的轴线，在地面上用墨线弹出 7 轴线所在位置。并进行复核，误差控制在 5mm 内；并在 7 轴墨线上作出标记 A、B 两点；b．在 A 点上方架设经纬仪，对中、整平 ，在大约...
