干法旋挖桩施工方案

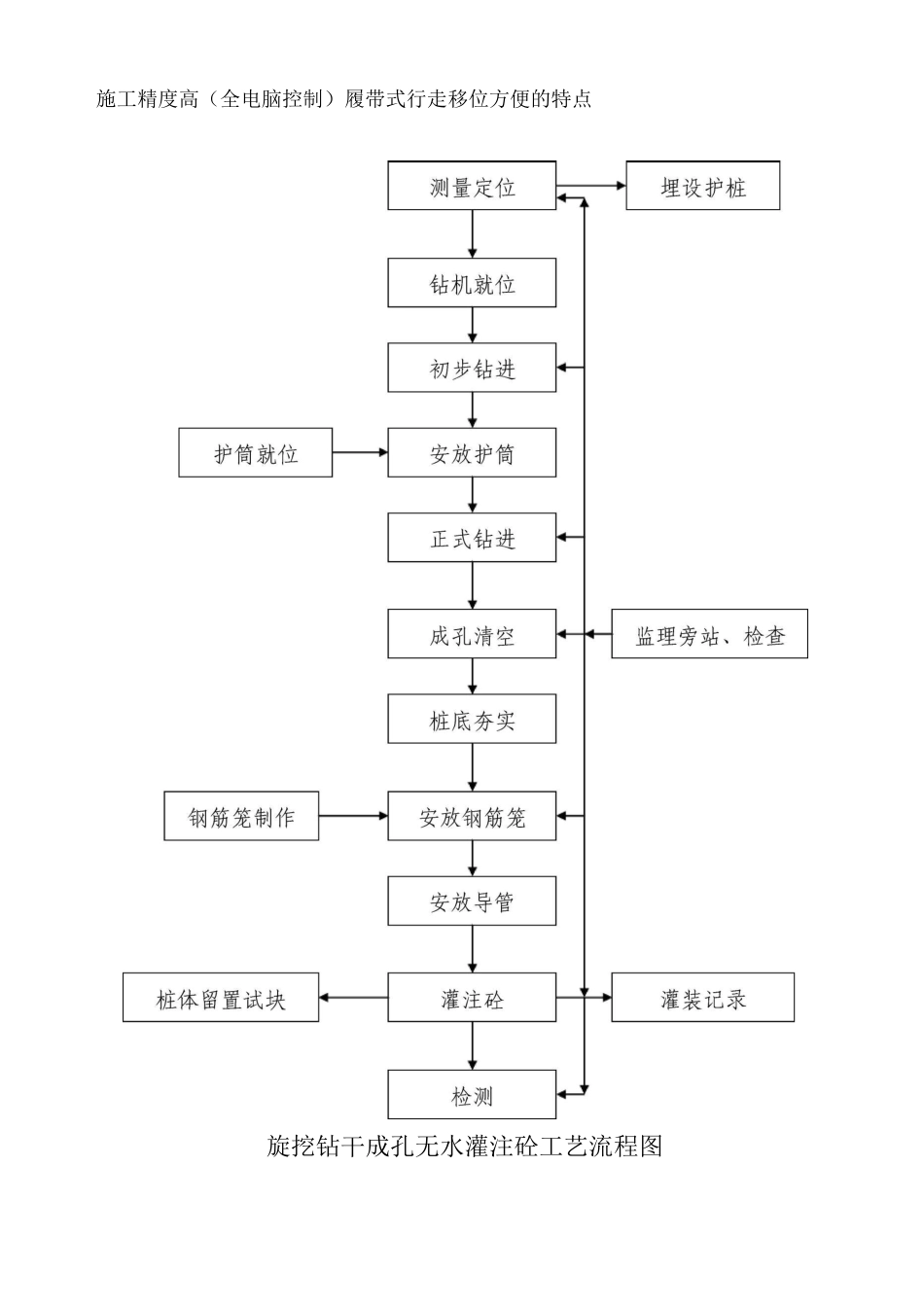

1 编制依据1. 重庆市龙兴工业园区定向商品房 C 组团一标段施工图纸；2. 重庆两江新区龙兴安置房一期 C 组团项目地质勘察报告；3. 建筑桩基施工技术法律规范(JGJ94-28)；4. 建筑地基基础工程施工质量验收法律规范(GB50202-22)；5. 《建筑机械使用安全技术规程》JGJ33-21；6. 本工程涉及的施工技术、安全、文明、质量验收方面标准和交通部颁 发的法律规范、规程及法规文件等；2 工程概况重庆两江新区龙兴安置房一期 C 组团项目位于重庆两江新区龙兴镇，总建 筑面积约 17.7 万平方米，1-5#楼为地上 28 层住宅，总高度约 84 米，6-9# 楼为地上32 层住宅，总高度约 96 米。结构形式为剪力墙结构，地震设防烈度 为 6 度，剪力墙抗震等级为三级。1#-4#楼基础为人工挖孔墩共计 288 ( 72 x 4 ) 根；5#楼基础旋挖桩 41 根，人工挖孔墩 56 根，共计 97 根；6-9#楼基础为旋 挖桩基础共计 524 ( 131 x 4 )根。建筑结构的安全等级为二级，使用年限为 50 年，基础设计安全等级为乙级，建筑桩基安全等级为二级，抗震设防类别为丙 类，结构形式为剪力墙结构，地震设防烈度为 6 度，剪力墙抗震等级为三级， 耐火设计等级为一级。4 施工方案及主要技术措施4.1.旋挖钻施工特点旋挖钻成孔是通过底部带有活门的桶式回转破裂岩土，并直接将其装入钻 斗内，然后再由钻机提升装置和伸缩钻杆将钻头提出孔外卸土，这样循环往复， 不断地取土卸土，直至钻至设计孔底标高。成孔速度快：与传统的循环钻机相 比优势明显，这样就有效地保证了工程的进度。环保特点突出：与传统的循环钻机相比，旋挖钻机更可适用于干成孔作业， 不需使用泥浆护壁。行走移位方便：旋挖钻机的履带机构可将钻机方便地移动到所要到达的位 置，而不像传统循环钻机移位那么繁琐。桩孔对位方便准确：这是传统循环钻机根本达不到的，在对位过程中操作 手在驾驶室内利用先进的电子设备就可以精确地实现对位，使钻机达到最佳钻 进状态，有效的保证了成孔的各项指标。基于旋挖钻机施工效率高、速度快、施工精度高（全电脑控制）履带式行走移位方便的特点旋挖钻干成孔无水灌注砼工艺流程图②、施工注意事项A、钻孔前调整旋挖钻机钻杆保持垂直、确保位置正确，防止因钻杆晃动 引起桩位偏移。B、初始钻进表土层保证钻杆垂直，缓慢进尺,减少钻杆晃动，钻孔过程中， 实行措施（护筒埋设时高出地面 30cm 并围堰）防止下雨天雨水流入孔内。C、钻孔...
