平流沉砂池设计计算例题

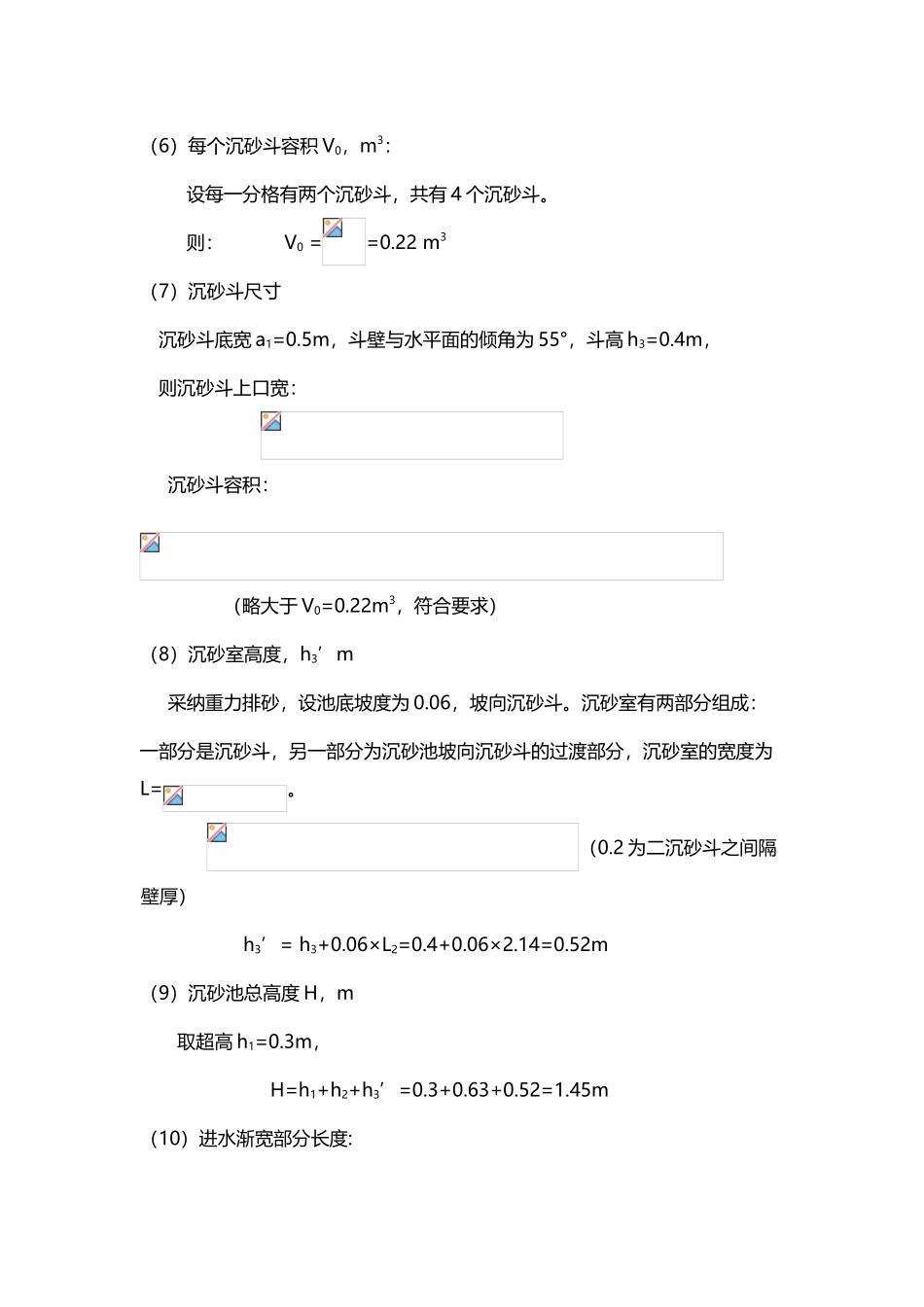

平流沉砂池设计计算例题(2页)Good is good, but better carries it.精益求精，善益求善。平流沉砂池的设计计算例题1. 设计参数设计流量：Qmac=167L/s设计流速：v=0.22m/s水力停留时间：t=30s2. 设计计算（1）沉砂池长度：L=vt=0.22×30=6.6m（2）水流断面积：A=Q/v=0.167/0.22=0.76m2（3）沉砂池总宽度，B： 取 n=2，每格宽 b=0.6m；则： B=nb=2×0.6m=1.2m (4)有效水深 h2,m:h2===0.63m（5）沉砂斗容积 V, m3 式中 X——城市污水沉砂量，m3/105m3污水，取 X=3m3/105m3污水； T——清除沉砂的间隔时间，d,取 T=2d； （6）每个沉砂斗容积 V0，m3：设每一分格有两个沉砂斗，共有 4 个沉砂斗。则： V0 ==0.22 m3（7）沉砂斗尺寸沉砂斗底宽 a1=0.5m，斗壁与水平面的倾角为 55°，斗高 h3=0.4m， 则沉砂斗上口宽： 沉砂斗容积： （略大于 V0=0.22m3，符合要求）（8）沉砂室高度，h3’m采纳重力排砂，设池底坡度为 0.06，坡向沉砂斗。沉砂室有两部分组成：一部分是沉砂斗，另一部分为沉砂池坡向沉砂斗的过渡部分，沉砂室的宽度为 L=。 （0.2 为二沉砂斗之间隔壁厚）h3’= h3+0.06×L2=0.4+0.06×2.14=0.52m（9）沉砂池总高度 H，m取超高 h1=0.3m，H=h1+h2+h3’=0.3+0.63+0.52=1.45m（10）进水渐宽部分长度: 其中 B1为进水口池宽。 （11）出水渐窄部分长度: L3=L1=0.82m （12）校核最小流量时的流速：式中 Qmin——最小流量，采纳 0.7Q 平； n1——沉砂池格数（个），最小流量时取 1; Amin——最小流量时的过水断面面积。 >0.15m/s，符合要求沉砂池的沉砂经排砂装置排除的同时，往往是砂水混合体，为进一步分离出砂和水，需配套砂水分离器。平流沉砂池出砂含有较多有机物，因此需要配备洗砂机，对出砂进行洗涤，否则容易引起大量细菌的滋生。（13）计算草图如下：图 平流式沉砂池计算图~|，-$·—{【&;{%:'）/~~"…：,]】\<—>~
