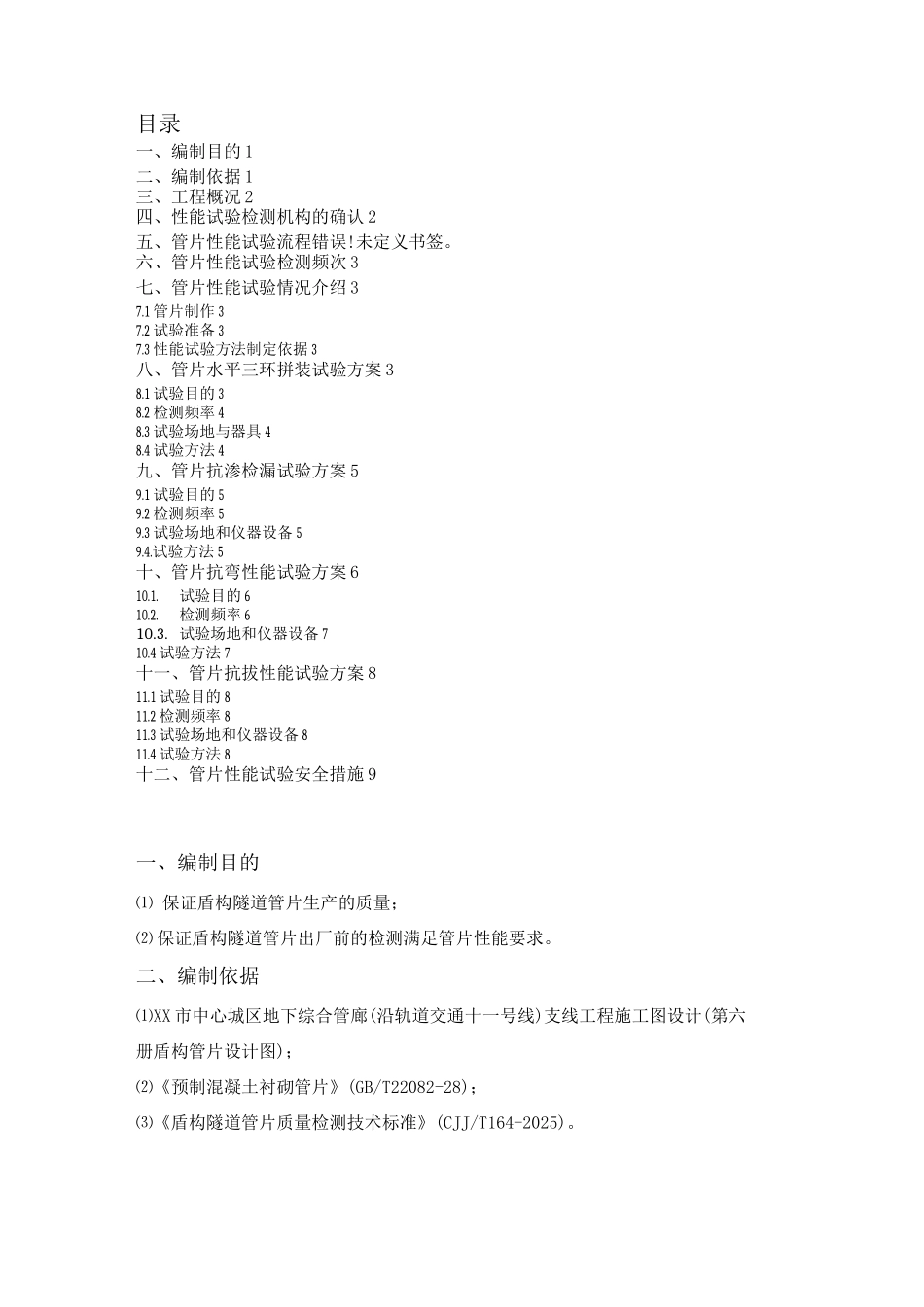

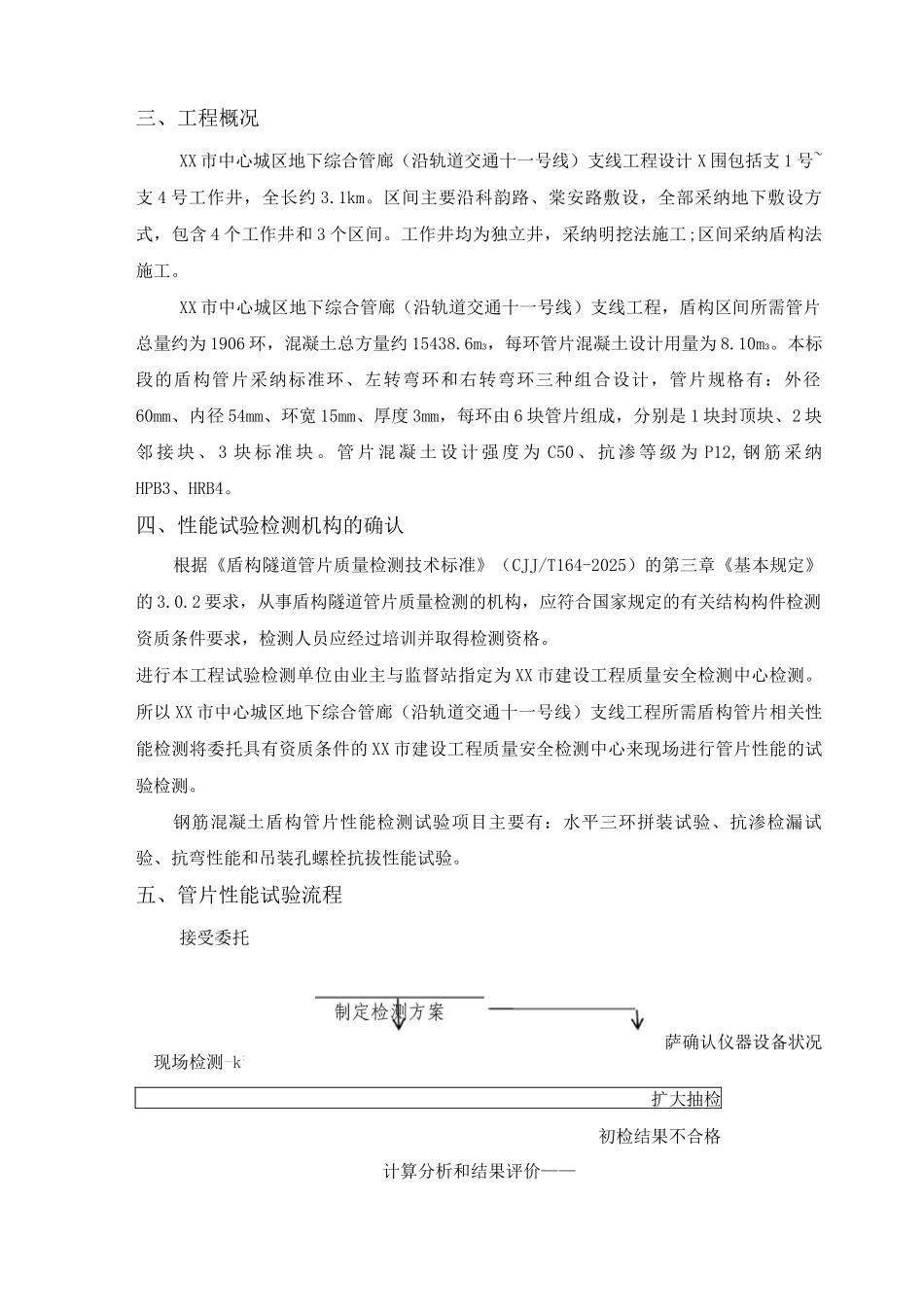

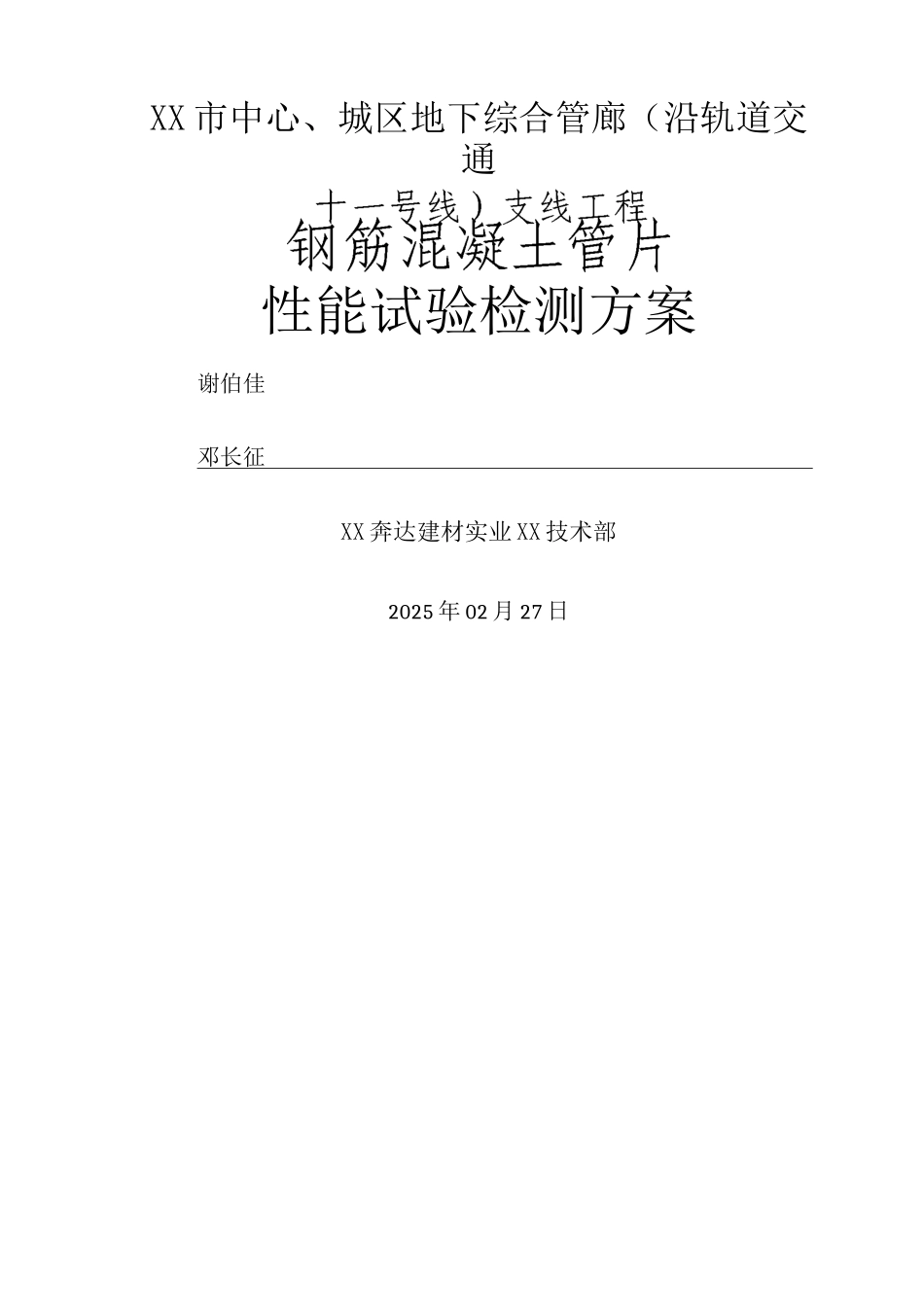

XX 市中心、城区地下综合管廊（沿轨道交通性能试验检测方案谢伯佳邓长征XX 奔达建材实业 XX 技术部2025 年 02 月 27 日目录一、编制目的 1二、编制依据 1三、工程概况 2四、性能试验检测机构的确认 2五、管片性能试验流程错误!未定义书签。六、管片性能试验检测频次 3七、管片性能试验情况介绍 37.1 管片制作 37.2 试验准备 37.3 性能试验方法制定依据 3八、管片水平三环拼装试验方案 38.1 试验目的 38.2 检测频率 48.3 试验场地与器具 48.4 试验方法 4九、管片抗渗检漏试验方案 59.1 试验目的 59.2 检测频率 59.3 试验场地和仪器设备 59.4.试验方法 5十、管片抗弯性能试验方案 610.1.试验目的 610.2.检测频率 610.3. 试验场地和仪器设备 710.4 试验方法 7十一、管片抗拔性能试验方案 811.1 试验目的 811.2 检测频率 811.3 试验场地和仪器设备 811.4 试验方法 8十二、管片性能试验安全措施 9一、编制目的⑴ 保证盾构隧道管片生产的质量；⑵ 保证盾构隧道管片出厂前的检测满足管片性能要求。二、编制依据⑴XX 市中心城区地下综合管廊(沿轨道交通十一号线)支线工程施工图设计(第六册盾构管片设计图)；⑵《预制混凝土衬砌管片》(GB/T22082-28)；⑶《盾构隧道管片质量检测技术标准》(CJJ/T164-2025)。三、工程概况XX 市中心城区地下综合管廊（沿轨道交通十一号线）支线工程设计 X 围包括支 1 号~支 4 号工作井，全长约 3.1km。区间主要沿科韵路、棠安路敷设，全部采纳地下敷设方式，包含 4 个工作井和 3 个区间。工作井均为独立井，采纳明挖法施工;区间采纳盾构法施工。XX 市中心城区地下综合管廊（沿轨道交通十一号线）支线工程，盾构区间所需管片总量约为 1906 环，混凝土总方量约 15438.6m3，每环管片混凝土设计用量为 8.10m3。本标段的盾构管片采纳标准环、左转弯环和右转弯环三种组合设计，管片规格有：外径60mm、内径 54mm、环宽 15mm、厚度 3mm，每环由 6 块管片组成，分别是 1 块封顶块、2 块邻 接 块 、 3 块 标 准 块 。 管 片 混 凝 土 设 计 强 度 为 C50 、 抗 渗 等 级 为 P12, 钢 筋 采 纳HPB3、HRB4。四、性能试验检测机构的确认根据《盾构隧道管片质量检测技术标准》（CJJ/T164-2025）的第三章《基本规定》的 3.0.2 要求，从事盾构隧道管片质量检测的机构，应符合国家规定的有关结构构件检测资质条件要求，检...
