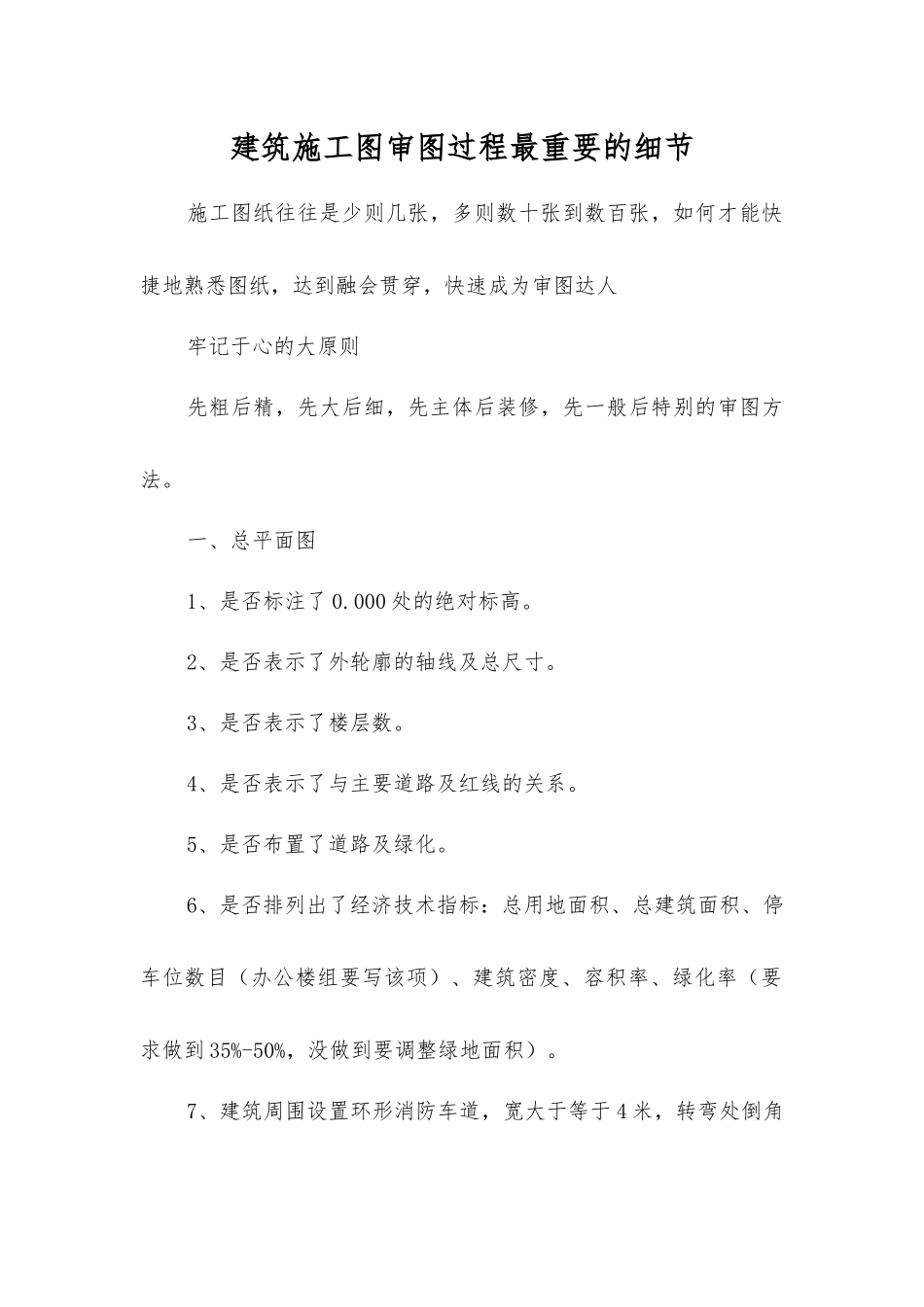

建筑施工图审图过程最重要的细节施工图纸往往是少则几张，多则数十张到数百张，如何才能快捷地熟悉图纸，达到融会贯穿，快速成为审图达人牢记于心的大原则先粗后精，先大后细，先主体后装修，先一般后特别的审图方法。一、总平面图1、是否标注了 0.000 处的绝对标高。2、是否表示了外轮廓的轴线及总尺寸。3、是否表示了楼层数。4、是否表示了与主要道路及红线的关系。5、是否布置了道路及绿化。6、是否排列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到 35%-50%，没做到要调整绿地面积）。7、建筑周围设置环形消防车道，宽大于等于 4 米，转弯处倒角半径 12 米。8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。二、楼层平面图各层房间不需要布置家具，但卫生间要布置洁具：9、每层轴网是否一致上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。10、楼层地面标高是否标注有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m 同时在标高变化的门坎处是否画了投影线11、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高12、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采纳不同编号13、柱外皮是否与走道处外皮齐平装修后从走道上一般应看不到柱，以保证走道疏散宽度。14、疏散门的开启方向是否朝人流方向开启门洞宽超过去时1.2m 是否根据每扇宽 0.6~0.9m 的宽度分扇开启（尤其是大门处）15、楼梯间是否有跑向标注首层上半跑，中间层上半跑、下一跑半，顶层下两跑。中间平台是否有标高标注楼梯尺寸是否在平面图和剖面图上表达全面16、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图认真对比投影。一层平面图上是否有指北针表示房屋的朝向17、房间名称标注文字是否是同一字体和字高18、卫生间等有水房间的地面是否有地漏地面坡向有表达吗卫生间卫生设备是否满足使用人数的要求分隔尺寸是否标注19、公共建筑最小门洞宽为 1m，使用面积大和使用人数多及有大型设备进出的门要按法律规范要求设计宽度，门也应分扇开启。20、各层平面要有楼面标高，休息平台标高。雨棚...
