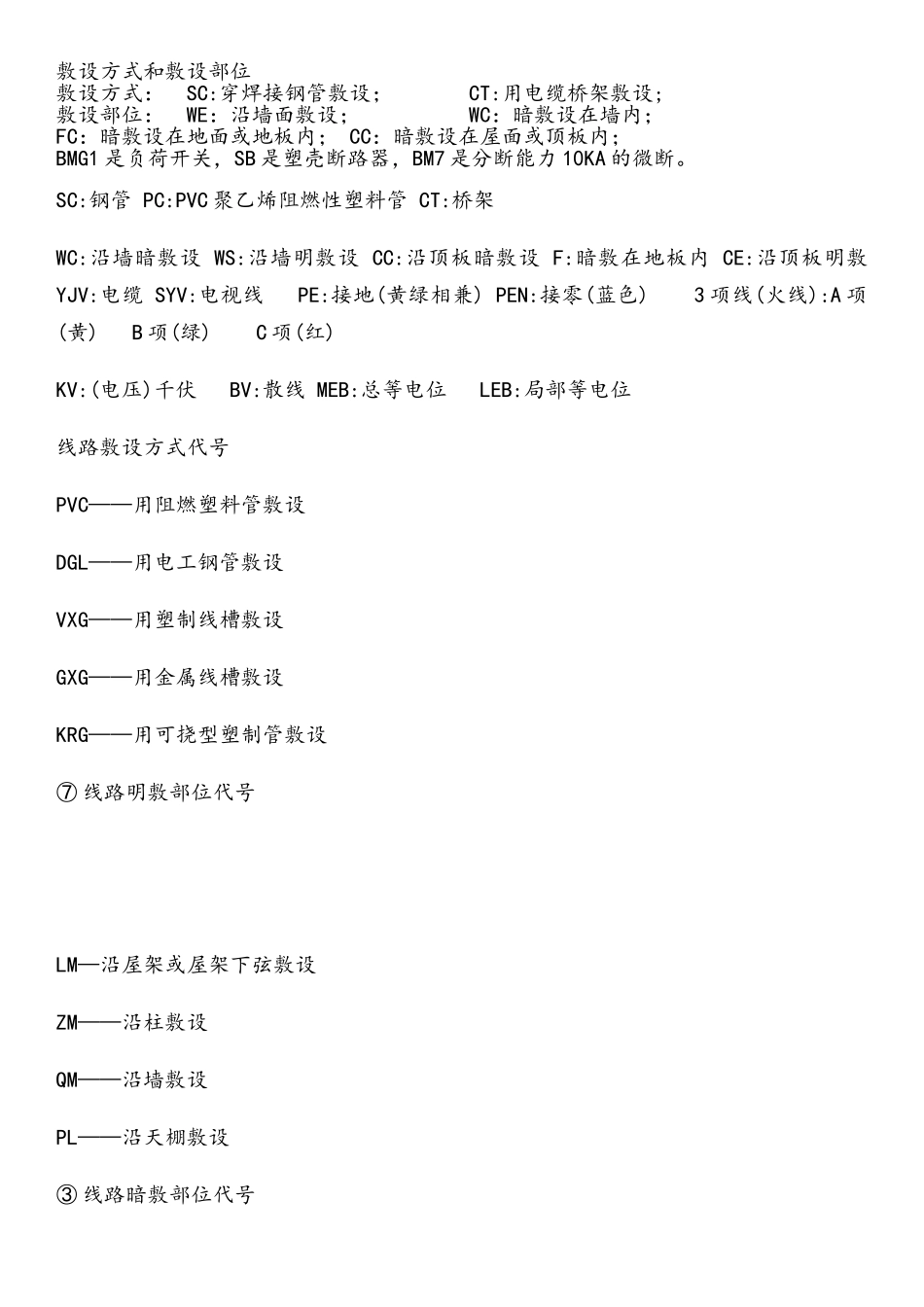

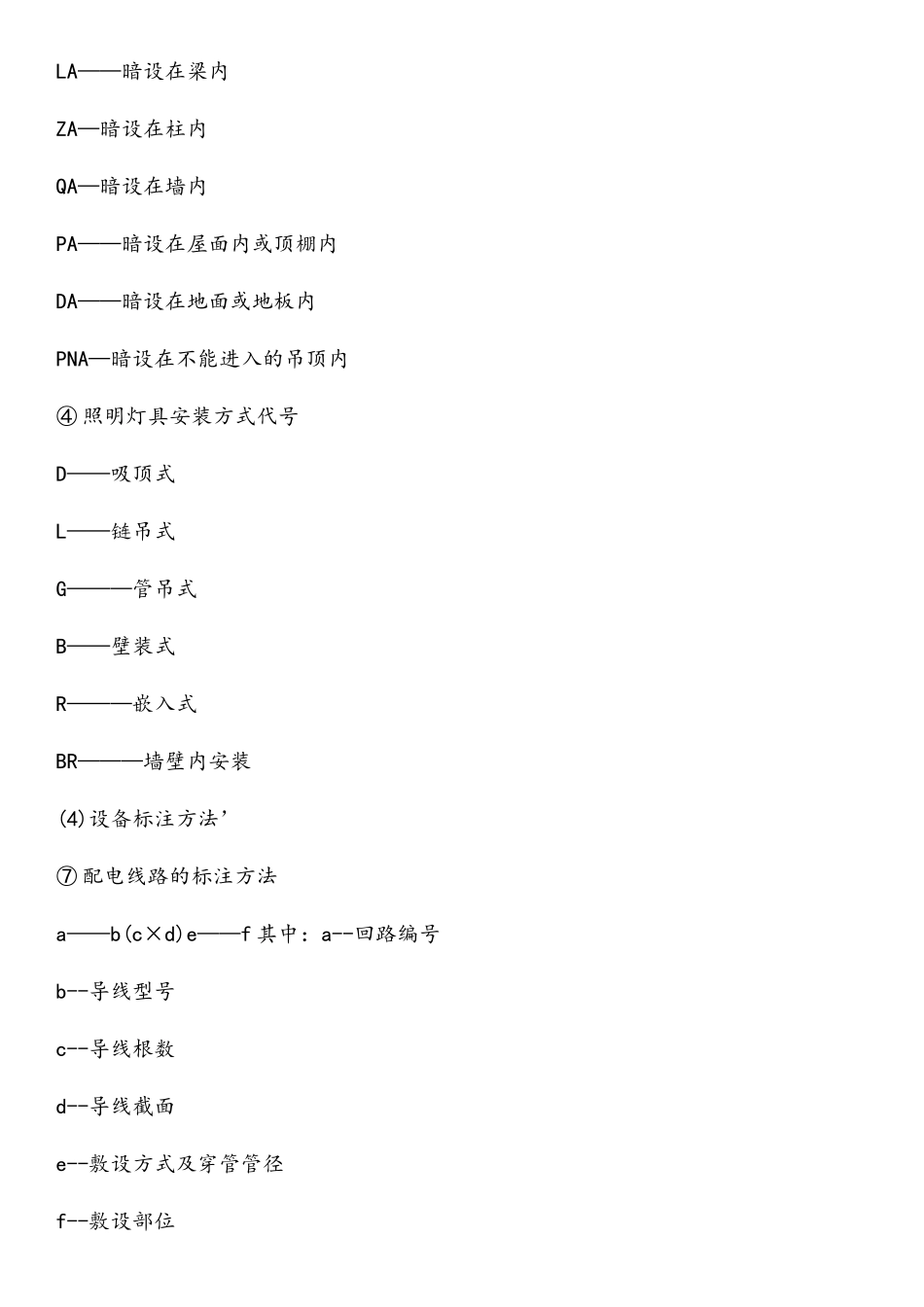

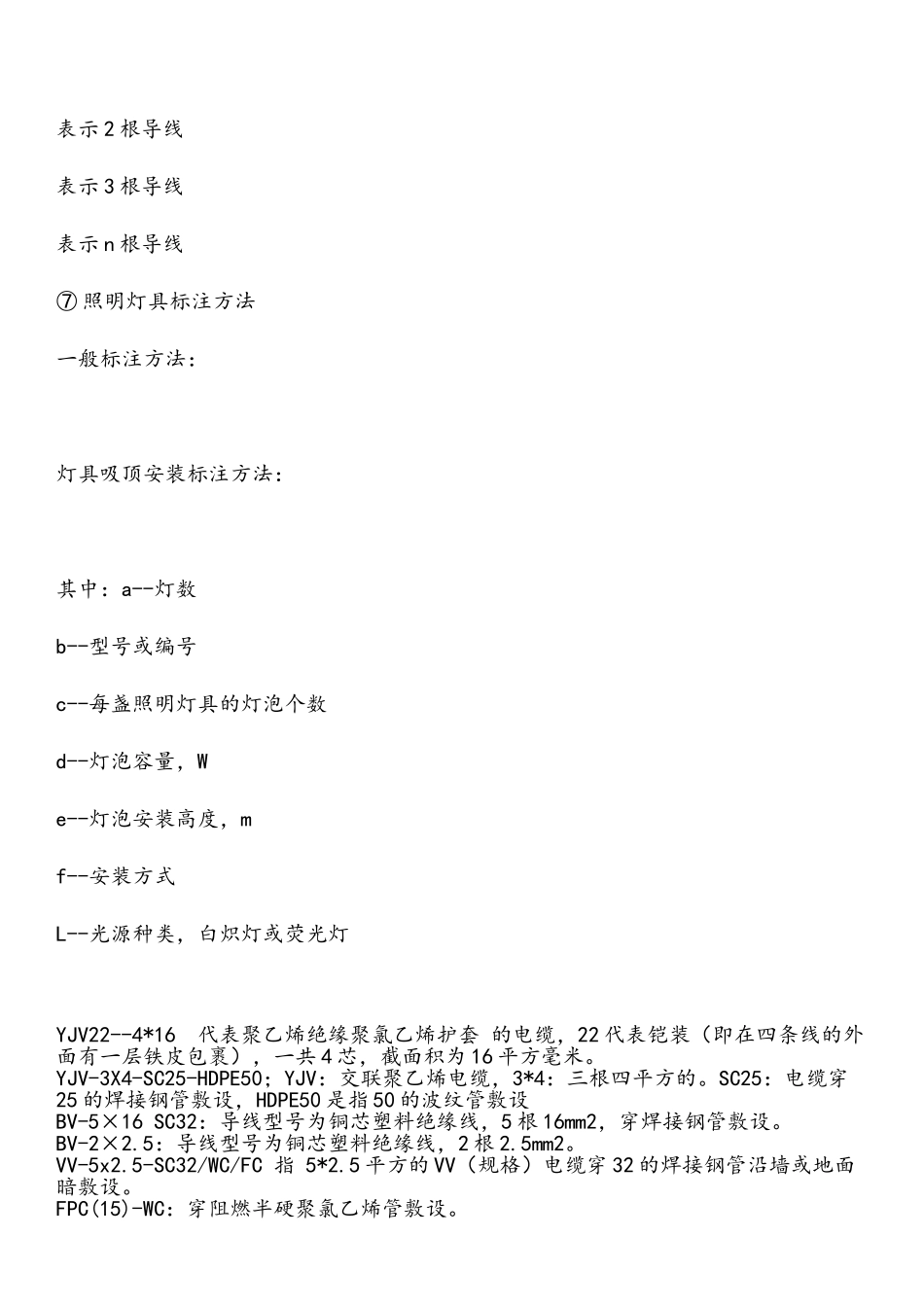

敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设;敷设部位： WE：沿墙面敷设； WC：暗敷设在墙内；FC：暗敷设在地面或地板内； CC：暗敷设在屋面或顶板内；BMG1 是负荷开关，SB 是塑壳断路器，BM7 是分断能力 10KA 的微断。SC:钢管 PC:PVC 聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3 项线(火线):A 项(黄) B 项(绿) C 项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦ 线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③ 线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④ 照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦ 配电线路的标注方法 a——b(c×d)e——f 其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示 2 根导线 表示 3 根导线 表示 n 根导线 ⑦ 照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套 的电缆，22 代表铠装（即在四条线的外面有一层铁皮包裹），一共 4 芯，截面积为 16 平方毫米。YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25 的焊接钢管敷设，HDPE50 是指 50 的波纹管敷设BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5 根 16mm2，穿焊接钢管敷设。BV-2×2.5：导线型号为铜芯塑料绝缘线，2 根 2.5mm2。VV-5x2.5-SC32/WC/FC 指 5*2.5 平方的 VV（规格）电缆穿 32 的焊接钢管沿墙或地面暗敷设。FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。WP1-BV(3×50＋1×35)CT CE 表示：1 号动力线路，导线型号为铜...
