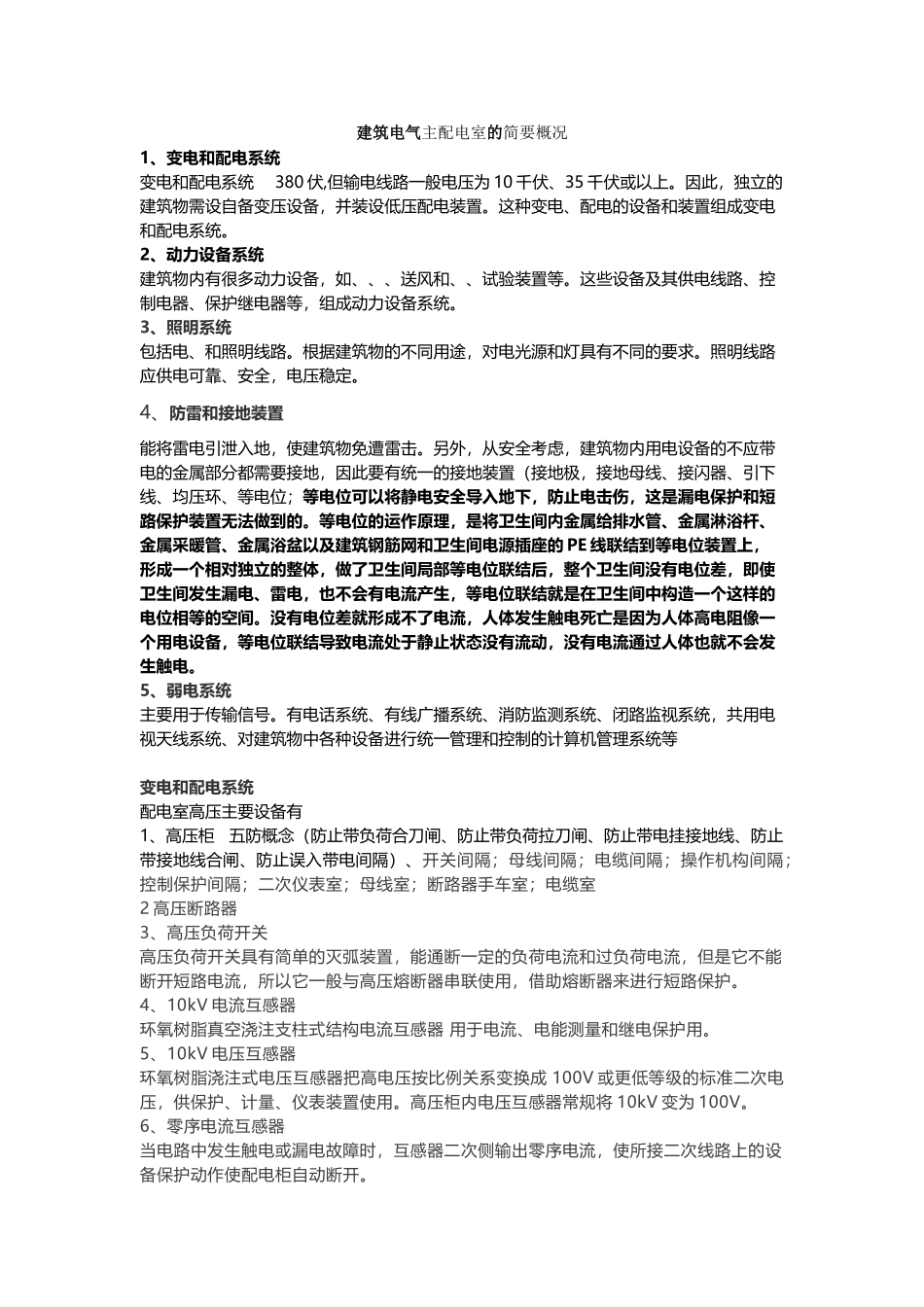

建筑电气各系统概述(5 页)Good is good, but better carries it.精益求精，善益求善。建筑电气主配电室的简要概况1、变电和配电系统变电和配电系统 380 伏,但输电线路一般电压为 10 千伏、35 千伏或以上。因此，独立的建筑物需设自备变压设备，并装设低压配电装置。这种变电、配电的设备和装置组成变电和配电系统。2、动力设备系统 建筑物内有很多动力设备，如、、、送风和、、试验装置等。这些设备及其供电线路、控制电器、保护继电器等，组成动力设备系统。3、照明系统包括电、和照明线路。根据建筑物的不同用途，对电光源和灯具有不同的要求。照明线路应供电可靠、安全，电压稳定。4、防雷和接地装置 能将雷电引泄入地，使建筑物免遭雷击。另外，从安全考虑，建筑物内用电设备的不应带电的金属部分都需要接地，因此要有统一的接地装置（接地极，接地母线、接闪器、引下线、均压环、等电位；等电位可以将静电安全导入地下，防止电击伤，这是漏电保护和短路保护装置无法做到的。等电位的运作原理，是将卫生间内金属给排水管、金属淋浴杆、金属采暖管、金属浴盆以及建筑钢筋网和卫生间电源插座的 PE 线联结到等电位装置上，形成一个相对独立的整体，做了卫生间局部等电位联结后，整个卫生间没有电位差，即使卫生间发生漏电、雷电，也不会有电流产生，等电位联结就是在卫生间中构造一个这样的电位相等的空间。没有电位差就形成不了电流，人体发生触电死亡是因为人体高电阻像一个用电设备，等电位联结导致电流处于静止状态没有流动，没有电流通过人体也就不会发生触电。5、弱电系统主要用于传输信号。有电话系统、有线广播系统、消防监测系统、闭路监视系统，共用电视天线系统、对建筑物中各种设备进行统一管理和控制的计算机管理系统等变电和配电系统配电室高压主要设备有1、高压柜 五防概念（防止带负荷合刀闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔）、开关间隔；母线间隔；电缆间隔；操作机构间隔；控制保护间隔；二次仪表室；母线室；断路器手车室；电缆室2 高压断路器3、高压负荷开关高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。4、10kV 电流互感器环氧树脂真空浇注支柱式结构电流互感器 用于电流、电能测量和继电保护用。5、10kV 电压互感器环氧树脂浇注式电压互感器把...
