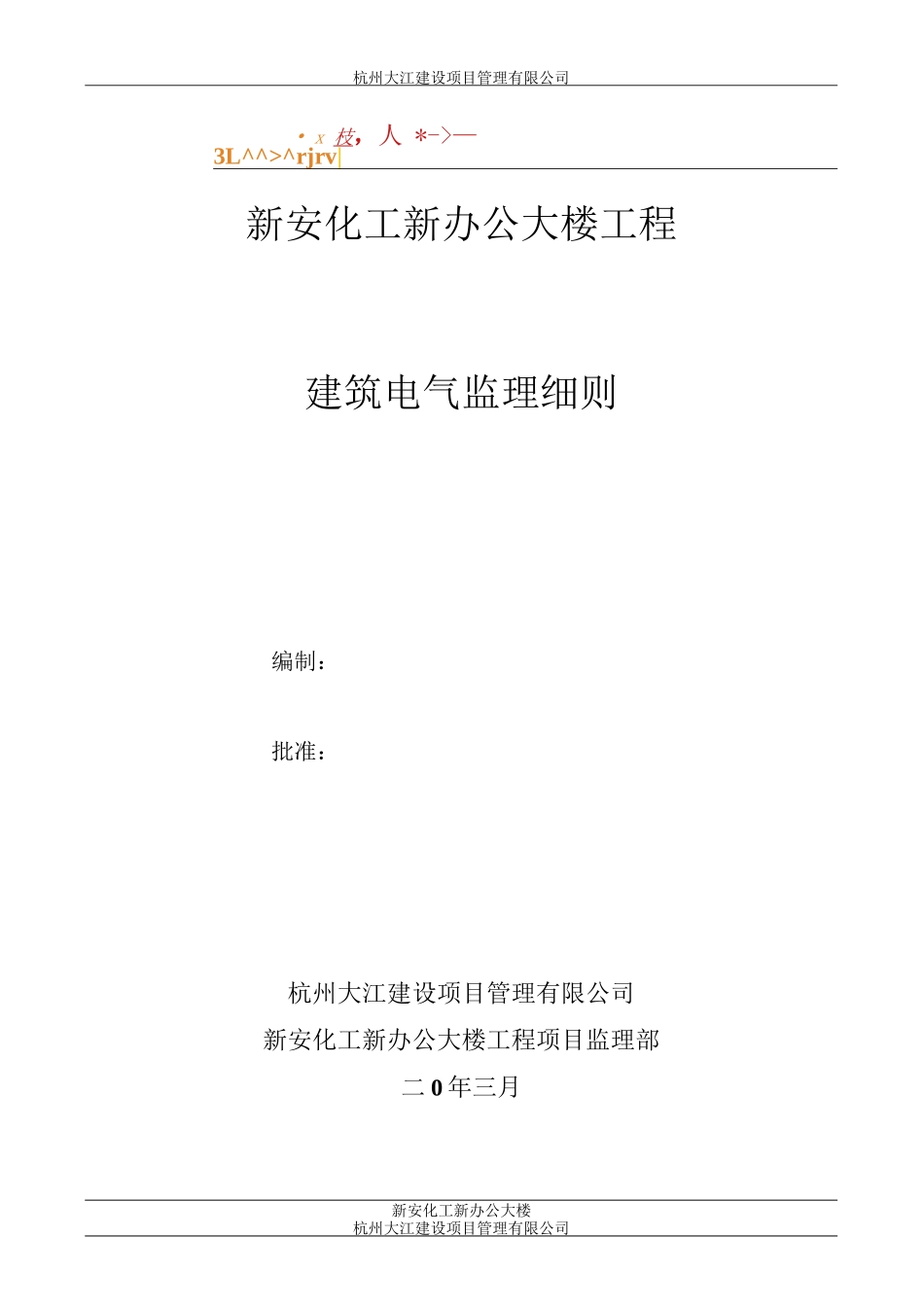

杭州大江建设项目管理有限公司• x 枝,人 *->—3L^^>^rjrv|新安化工新办公大楼工程建筑电气监理细则编制:批准:杭州大江建设项目管理有限公司新安化工新办公大楼工程项目监理部二 0 年三月新安化工新办公大楼杭州大江建设项目管理有限公司工程概况:1、工程名称:新安化工新办公大楼2、建设单位:浙江新安化工集团股份有限公司3、设计单位:浙江工业大学建筑规划设计讨论院4、勘察单位:杭州市物探勘测设计讨论院5、施工单位:宁波建工集团新安化工新办公大楼工程位于建德市桥东区块 10 号地块,西侧为白沙路,南侧规划道路贴临新安江,用地北面规划道路以北为山脉,东侧为规划道路,北侧为桥东路,总用地面积约 167m .本工程性质为商务办公、餐饮、商业等于一体的高层综合大楼,主楼为 27 层,建筑高度〈1m 裙房主体五层,裙房部分为配套商业.施工阶段监理的主要依据:① 已经批准的《监理规划》。② 国家建筑工程施工质量验收法律规范、施工规程、施工技术标准和规定:设计图纸及设计文件。③ 已经批准的《施工组织设计》和相关施工方案。④ 依照建设部有关建设监理法规、《建筑工程资料管理规程》(DBJ01 -51-23)的要求,仔细贯彻施工阶段的临理工作程序;严格管理施工技术资料;实施与落实“三控”(质量、进度、投资)、“两管”(合同、信息)、“一协调)的责任目标。⑤ 《建筑工程质量验收统一标准》GB503-21⑥ 《建筑电气工程施工验收法律规范》GB50303-22工程专业特点:本工程消防电梯、排烟风机、消防水泵等消防设备负荷用电,火灾应急照明及疏散指示照明用电及生活水泵用电、客梯用电、走道照明用电、配电房及机房用电为一级负荷;地下车库动力及照明用电为二级负荷;其他负荷为三级负荷.在地下一层设置三处专用变配电房,1#变配电房内设置三台变压器,容量为 2 x 1250KVA+1 X 8KVA; 2#变配电房内设置两台变压器,容量为 2 X 1250KVA, 3#变配电房内设置两台变压器,容量根新安化工新办公大楼杭州大江建设项目管理有限公司据沃尔玛超市要求为 10KVA+1250KVA;10KV 高压电源附近开闭所引来,大楼主楼及地下车库低压供电电源引自本工程 1 #变配电房,裙房(除沃尔玛超市部分)供电电源引自本工程 2#变配电房.供电电压为 380/220V。疏散用应急照明及疏散指示标志的常供电源由公共照明双电源箱的专用配点回路供电,应急电源采纳灯具配套自带充电电池;一、二级负荷采纳双电源供电,其中消防负荷采纳末...
