建筑电气系统工程施工方案

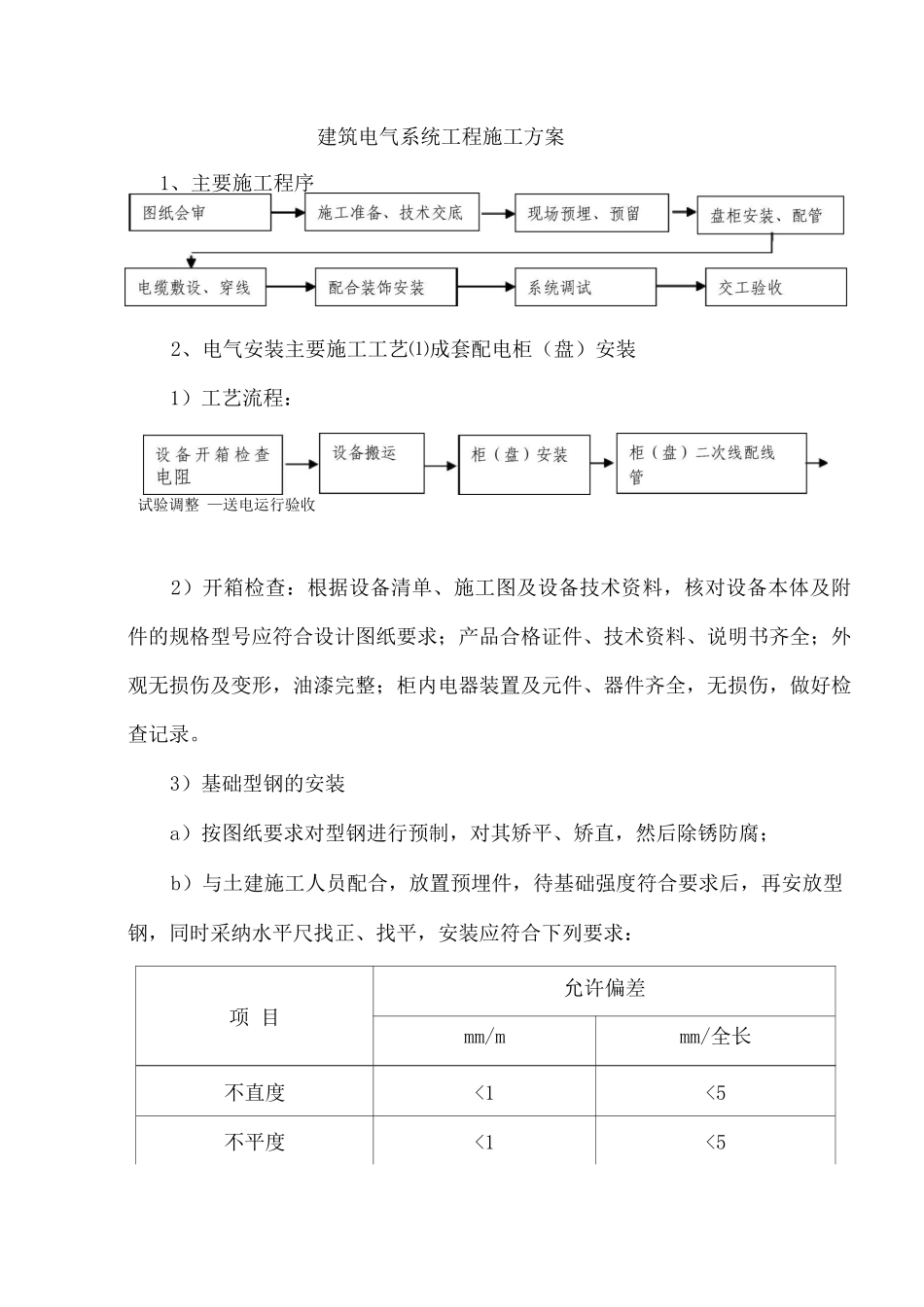

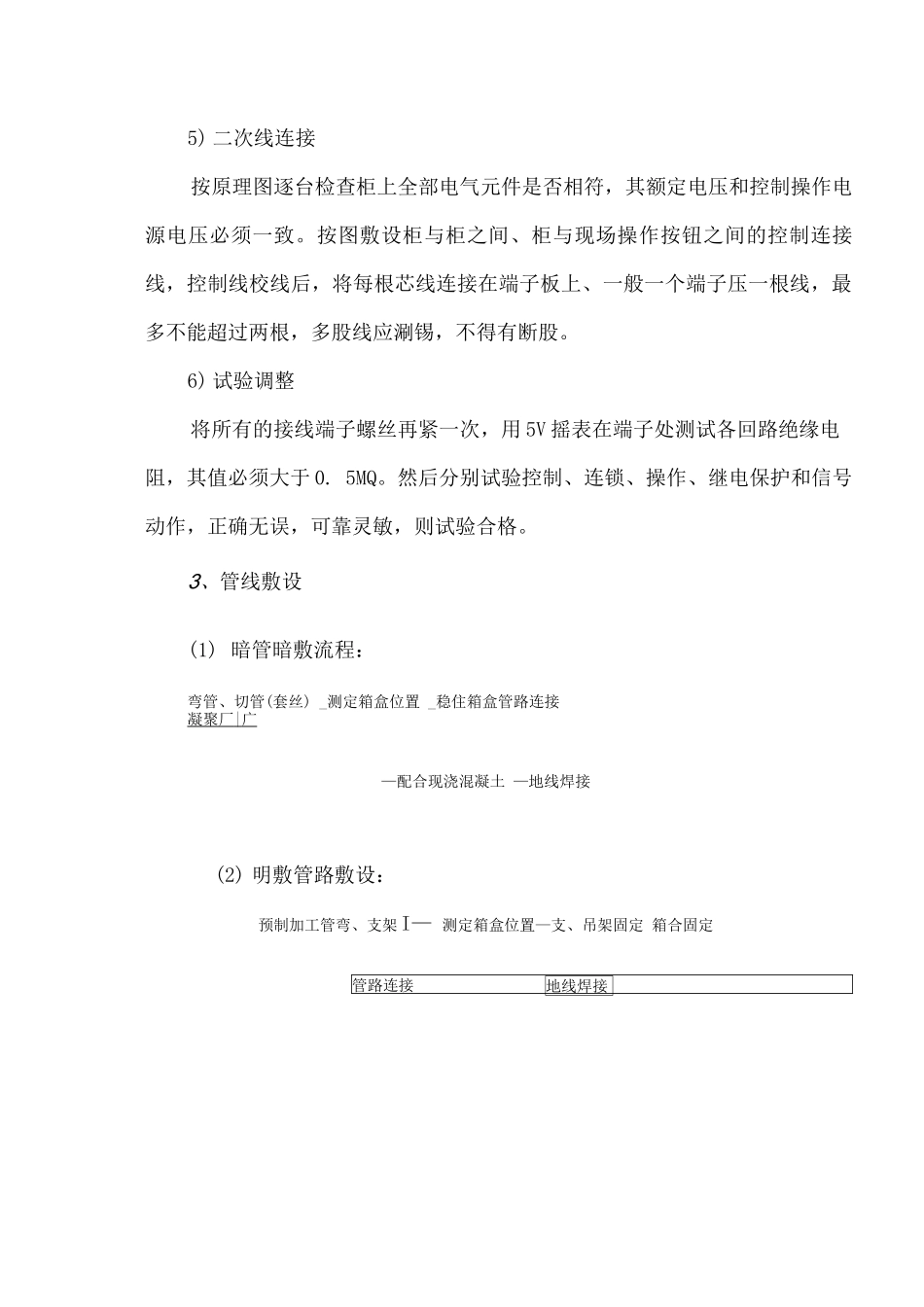

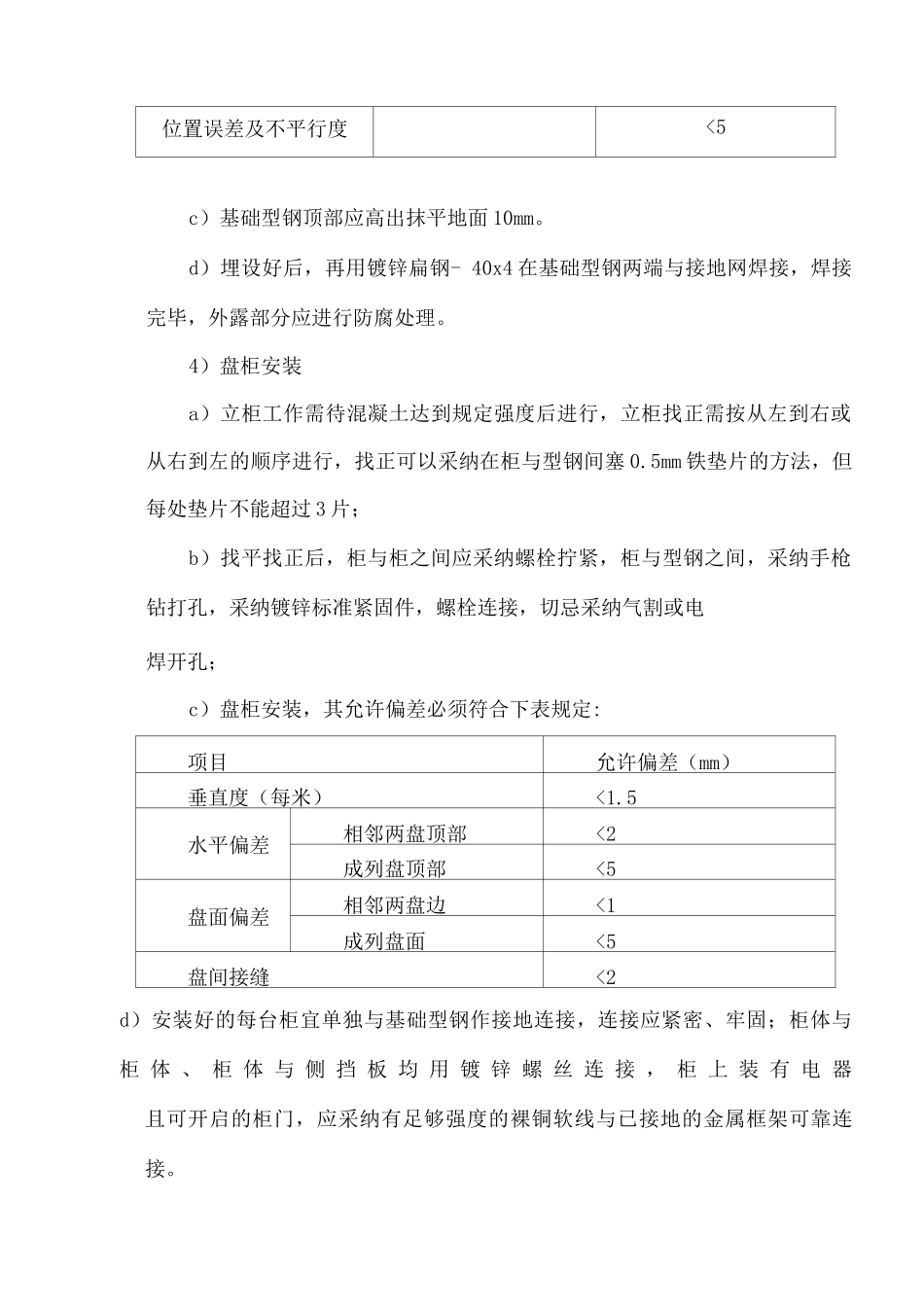

建筑电气系统工程施工方案1、主要施工程序2、电气安装主要施工工艺⑴成套配电柜（盘）安装1）工艺流程：试验调整 —送电运行验收2）开箱检查：根据设备清单、施工图及设备技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；产品合格证件、技术资料、说明书齐全；外观无损伤及变形，油漆完整；柜内电器装置及元件、器件齐全，无损伤，做好检查记录。3）基础型钢的安装a）按图纸要求对型钢进行预制，对其矫平、矫直，然后除锈防腐；b）与土建施工人员配合，放置预埋件，待基础强度符合要求后，再安放型钢，同时采纳水平尺找正、找平，安装应符合下列要求：项 目允许偏差mm/mmm/全长不直度<1<5不平度<1<5位置误差及不平行度<5c）基础型钢顶部应高出抹平地面 10mm。d）埋设好后，再用镀锌扁钢- 40x4 在基础型钢两端与接地网焊接，焊接完毕，外露部分应进行防腐处理。4）盘柜安装a）立柜工作需待混凝土达到规定强度后进行，立柜找正需按从左到右或从右到左的顺序进行，找正可以采纳在柜与型钢间塞 0.5mm 铁垫片的方法，但每处垫片不能超过 3 片；b）找平找正后，柜与柜之间应采纳螺栓拧紧，柜与型钢之间，采纳手枪钻打孔，采纳镀锌标准紧固件，螺栓连接，切忌采纳气割或电焊开孔；c）盘柜安装，其允许偏差必须符合下表规定:项目允许偏差（mm）垂直度（每米）<1.5水平偏差相邻两盘顶部<2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5盘间接缝<2d）安装好的每台柜宜单独与基础型钢作接地连接，连接应紧密、牢固；柜体与柜 体 、 柜 体 与 侧 挡 板 均 用 镀 锌 螺 丝 连 接 ， 柜 上 装 有 电 器且可开启的柜门，应采纳有足够强度的裸铜软线与已接地的金属框架可靠连接。5) 二次线连接按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致。按图敷设柜与柜之间、柜与现场操作按钮之间的控制连接线，控制线校线后，将每根芯线连接在端子板上、一般一个端子压一根线，最多不能超过两根，多股线应涮锡，不得有断股。6) 试验调整将所有的接线端子螺丝再紧一次，用 5V 摇表在端子处测试各回路绝缘电阻，其值必须大于 0. 5MQ。然后分别试验控制、连锁、操作、继电保护和信号动作，正确无误，可靠灵敏，则试验合格。3、管线敷设(1) 暗管暗敷流程：弯管、切管(套丝) _测定箱盒位置 _稳住箱盒管路连接凝聚厂 | 广 —配合现浇混凝土 —地线焊接(2) 明敷管路敷设：预制加工管弯...
