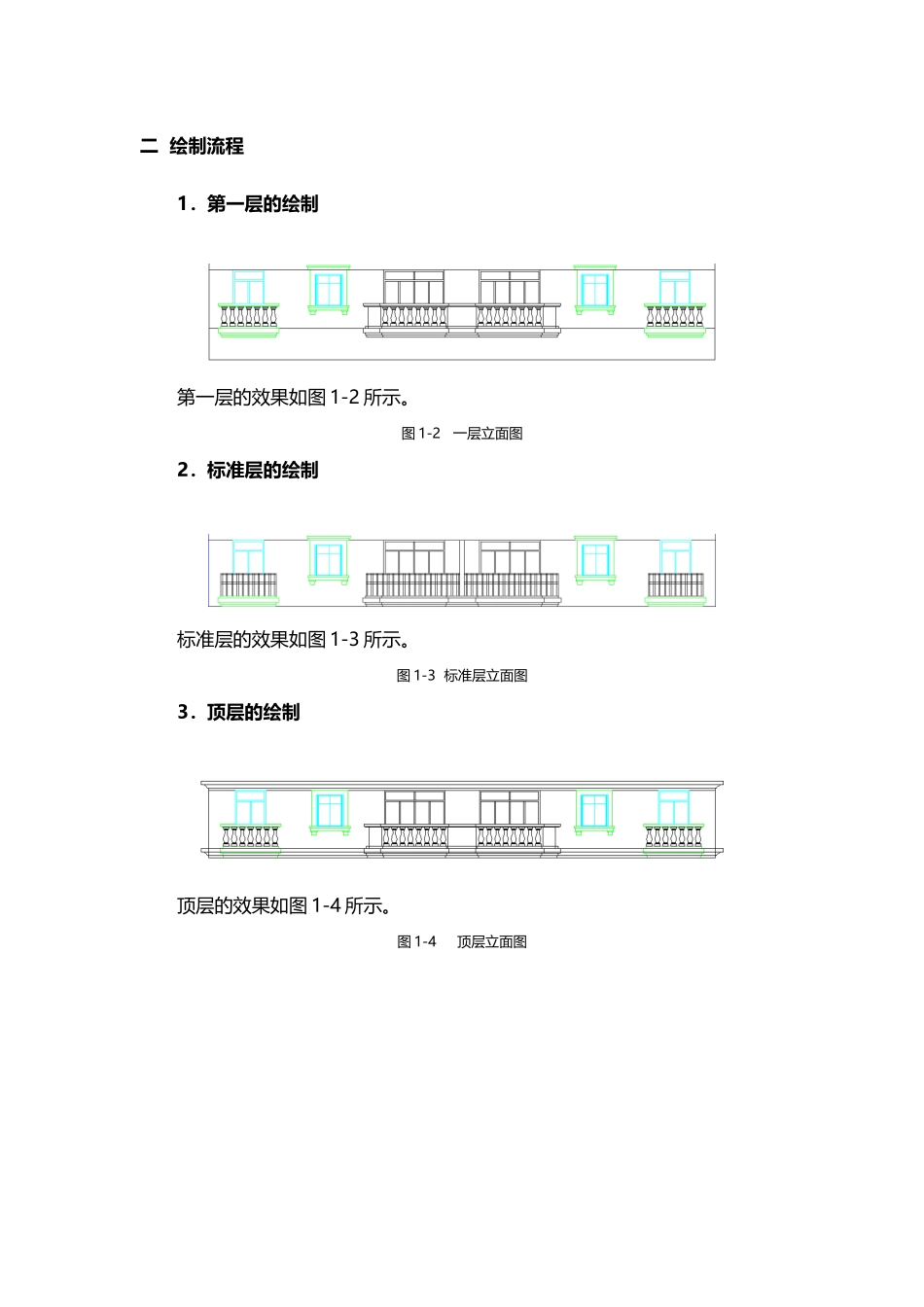

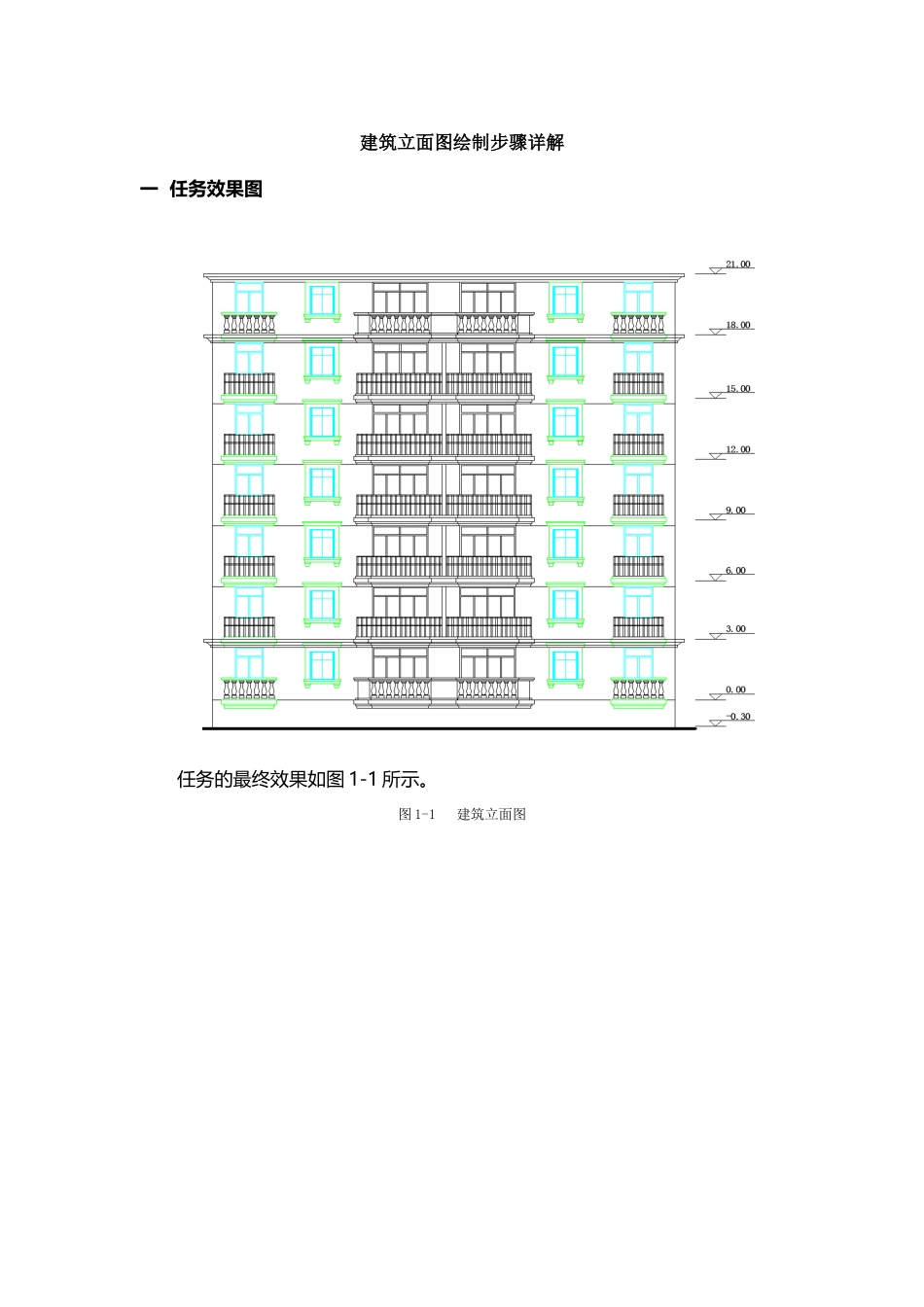

建筑立面图绘制步骤详解(23 页)Good is good, but better carries it.精益求精，善益求善。建筑立面图绘制步骤详解一 任务效果图 任务的最终效果如图 1-1 所示。图 1-1 建筑立面图二 绘制流程1．第一层的绘制第一层的效果如图 1-2 所示。图 1-2 一层立面图2．标准层的绘制标准层的效果如图 1-3 所示。图 1-3 标准层立面图3．顶层的绘制顶层的效果如图 1-4 所示。图 1-4 顶层立面图三 步骤详解1．设置绘图环境⑴ 绘图单位设置：启动 AutoCAD 2025 后，执行“格式”｜“单位”菜单命令，或在命令行中输入 units 命令，打开“图形单位”对话框，进行绘图单位设置，这里将精度设置为“０”其余参数为默认值。⑵ 对象捕捉设置：执行“工具”｜“草图设置”菜单命令，打开“草图设置”对话框，选择“对象捕捉”选项卡，将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中，并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框，如图 1-5 所示。完成后单击“确定”按钮。图 1-5 对象捕捉设置⑶ 保存文件：执行“文件”｜“保存”菜单命令，或在“自定义快速访问工具栏”中单击“保存”按钮，或在命令行中输入 qsave 命令，打开“图形另存为”对话框，输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。2．设置图层及线型⑴ 执行“格式”｜“图层”菜单命令，或单击“功能区”的“图层选项选项板”中的“图层特性”按钮，打开“图层特性管理器”对话框。单击对话框中的“新建图层”按钮，新建一个图层，图层名为“栏杆”，颜色为灰色，线型、和线宽为默认值。⑵ 用同样的方法建立其他图层，最终的图层设置如图 1-6 所示。说明：图层的设置也可以分开进行，先建一个所需的图层，并将其置为当前图层，然后关闭“图层特性管理器”对话框，在该层上进行图形对象的绘制与编辑操作，当再需要建立新图层时再建立新的图层并进行相关属性的设置。图 1-6 图层设置3．绘制图形⑴ 第一层的绘制① 一层普通阳台的绘制绘制完成后一层普通阳台的效果如图 1-7 所示。图 1-7 一层普通阳台效果图 图 1-8 构成阳台板的三个矩形第一步：绘制阳台板。将当前层设置为“窗_T”图层。利用“矩形”绘图工具，绘制出三个矩形，长度分别为 2740、2540 和 2440，宽度分别为200、400 和 100,如图 1-8 所示。使用移动命令，移动上面的长矩形与中间的...
