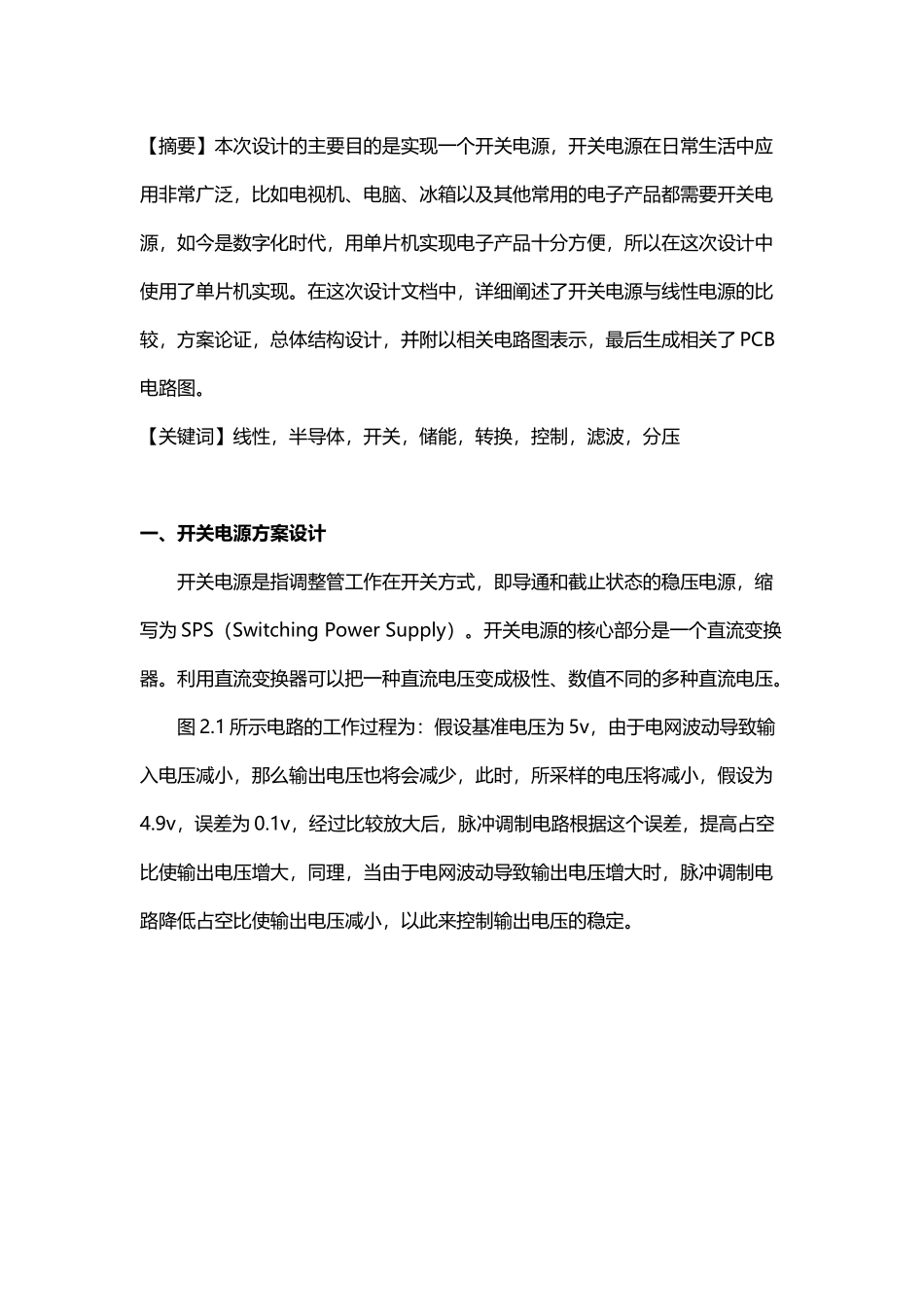

开关型直流稳压电源(6 页)Good is good, but better carries it.精益求精，善益求善。电子课程设计开关型直流稳压电源摘 要【摘要】本次设计的主要目的是实现一个开关电源，开关电源在日常生活中应用非常广泛，比如电视机、电脑、冰箱以及其他常用的电子产品都需要开关电源，如今是数字化时代，用单片机实现电子产品十分方便，所以在这次设计中使用了单片机实现。在这次设计文档中，详细阐述了开关电源与线性电源的比较，方案论证，总体结构设计，并附以相关电路图表示，最后生成相关了 PCB电路图。【关键词】线性，半导体，开关，储能，转换，控制，滤波，分压一、开关电源方案设计开关电源是指调整管工作在开关方式，即导通和截止状态的稳压电源，缩写为 SPS（Switching Power Supply）。开关电源的核心部分是一个直流变换器。利用直流变换器可以把一种直流电压变成极性、数值不同的多种直流电压。图 2.1 所示电路的工作过程为：假设基准电压为 5v，由于电网波动导致输入电压减小，那么输出电压也将会减少，此时，所采样的电压将减小，假设为4.9v，误差为 0.1v，经过比较放大后，脉冲调制电路根据这个误差，提高占空比使输出电压增大，同理，当由于电网波动导致输出电压增大时，脉冲调制电路降低占空比使输出电压减小，以此来控制输出电压的稳定。图 2.1 开关电源原理框图 方案 1方案 1：单片机通过数模转换输出一个电压，用作电源的基准电压，电源可以通过键盘预置输出电压，单片机不加入反馈控制，电源仍要使用专门的PWM 控制芯片，工作过程为：当通过键盘预置电压时，单片机通过 D/A 芯片输出一个电压作为控制芯片的基准电压，这个基准电压可以使得控制芯片根据预置电压值，来输出控制脉冲，以输出期望输出电压。 方案 2方案 2：在方案 1 的基础上，单片机扩展模数转换器，不断的检测电源的输出电压，根据电源输出电压与设定值的差值，调整后，通过 D/A 芯片输出一个基准电压，控制专门的 PWM 控制芯片，间接的控制电源工作。整流滤波电路开关管滤波电路采样电路比较放大脉冲调宽输出输入基准电压+-+- 方案 3方案 3：单片机扩展 A/D 转换器，不断检测输出端的电压，并根据电源输出电压与键盘控制，输出一个 PWM 脉冲，直接控制电源的工作。综上所述，本设计选择第三种控制方案，单片机使用 STC12C5A60S2，其内部自带 10 位 AD 转换器，方便使用，简化了电路。二、电路设计本设计的硬件电路分几...
