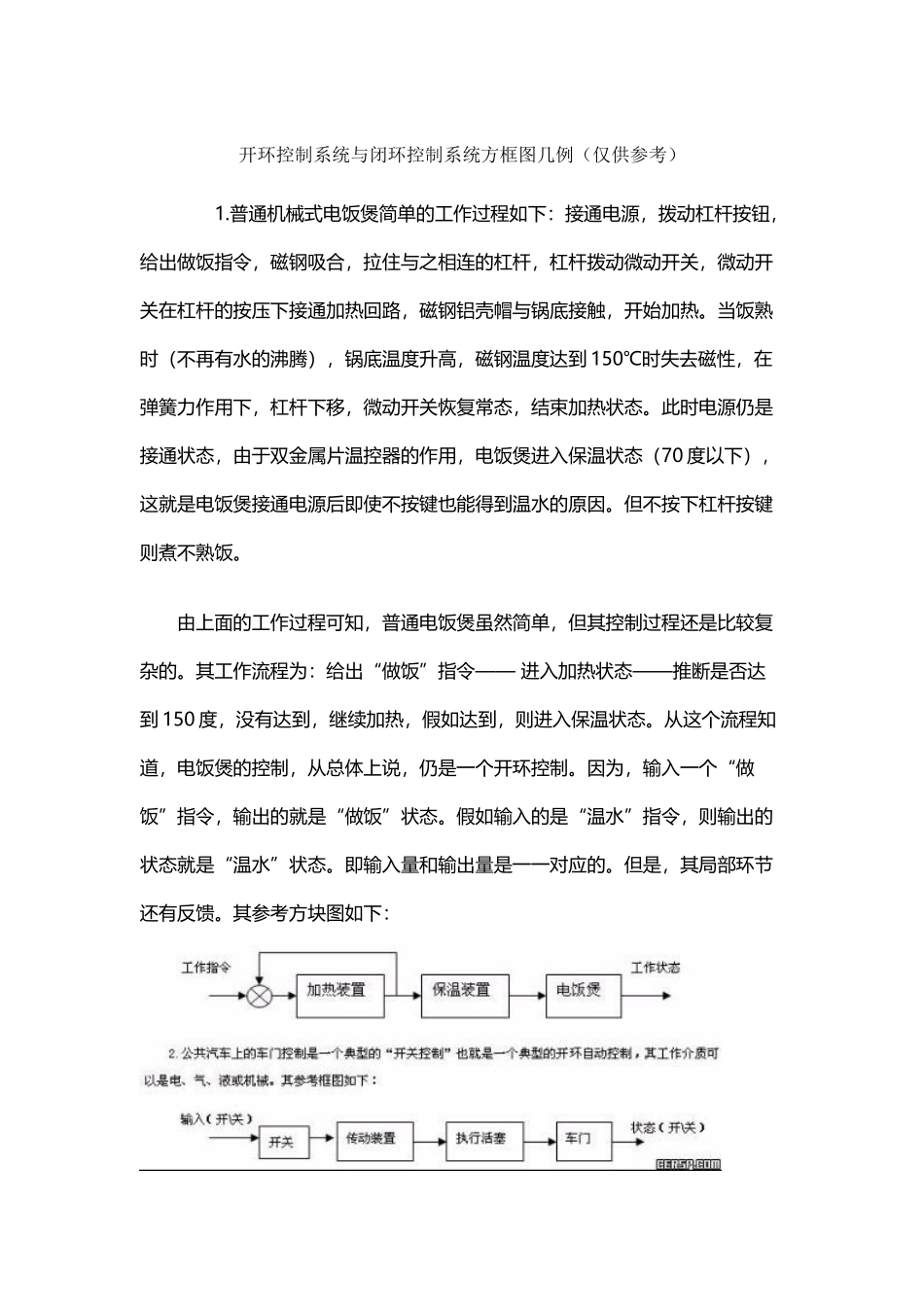

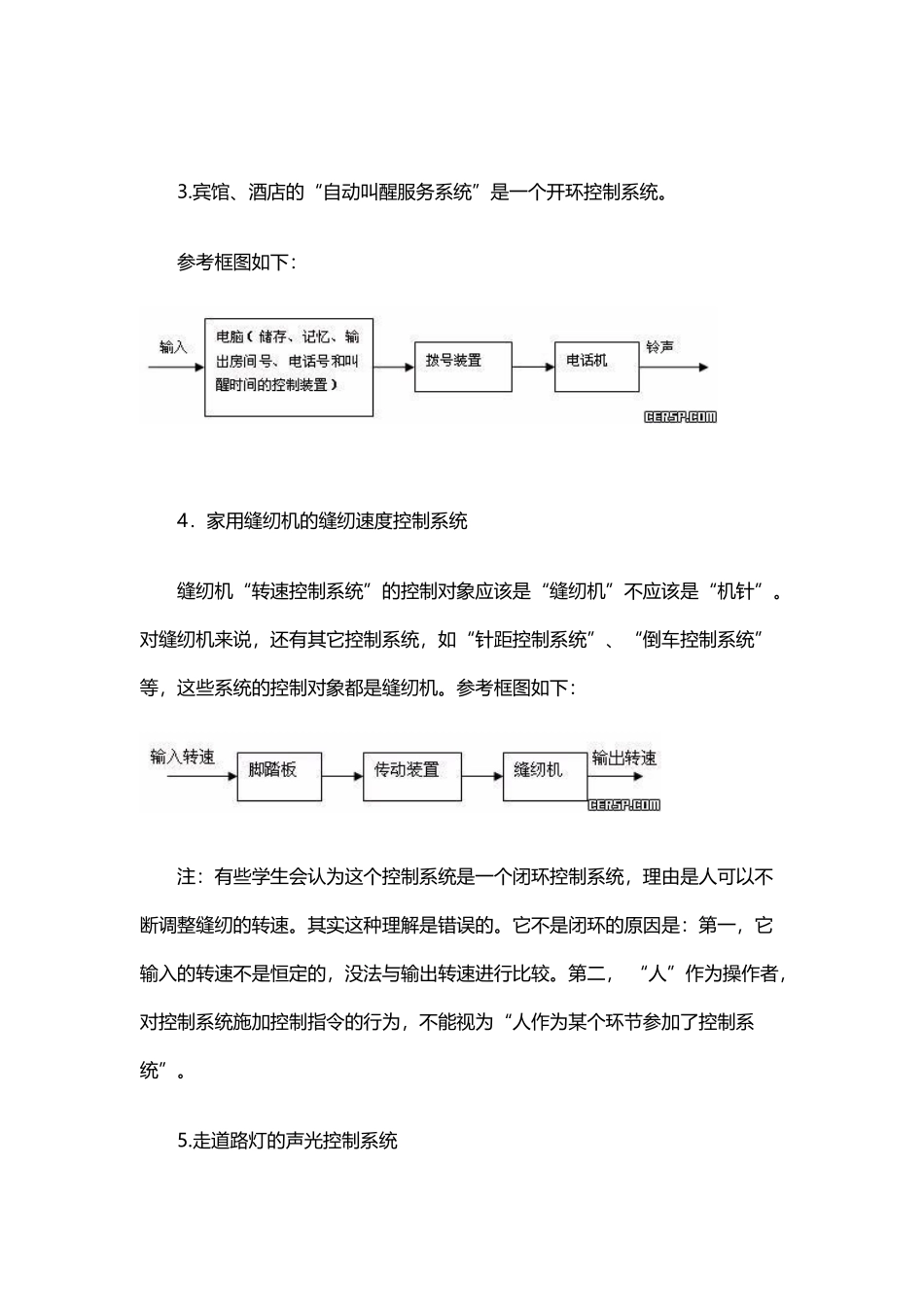

开环控制系统与闭环控制系统方框图几例(3 页)Good is good, but better carries it.精益求精，善益求善。开环控制系统与闭环控制系统方框图几例（仅供参考） 1.普通机械式电饭煲简单的工作过程如下：接通电源，拨动杠杆按钮，给出做饭指令，磁钢吸合，拉住与之相连的杠杆，杠杆拨动微动开关，微动开关在杠杆的按压下接通加热回路，磁钢铝壳帽与锅底接触，开始加热。当饭熟时（不再有水的沸腾），锅底温度升高，磁钢温度达到 150℃时失去磁性，在弹簧力作用下，杠杆下移，微动开关恢复常态，结束加热状态。此时电源仍是接通状态，由于双金属片温控器的作用，电饭煲进入保温状态（70 度以下），这就是电饭煲接通电源后即使不按键也能得到温水的原因。但不按下杠杆按键则煮不熟饭。 由上面的工作过程可知，普通电饭煲虽然简单，但其控制过程还是比较复杂的。其工作流程为：给出“做饭”指令—— 进入加热状态——推断是否达到 150 度，没有达到，继续加热，假如达到，则进入保温状态。从这个流程知道，电饭煲的控制，从总体上说，仍是一个开环控制。因为，输入一个“做饭”指令，输出的就是“做饭”状态。假如输入的是“温水”指令，则输出的状态就是“温水”状态。即输入量和输出量是一一对应的。但是，其局部环节还有反馈。其参考方块图如下： 3.宾馆、酒店的“自动叫醒服务系统”是一个开环控制系统。 参考框图如下： 4．家用缝纫机的缝纫速度控制系统 缝纫机“转速控制系统”的控制对象应该是“缝纫机”不应该是“机针”。对缝纫机来说，还有其它控制系统，如“针距控制系统”、“倒车控制系统”等，这些系统的控制对象都是缝纫机。参考框图如下： 注：有些学生会认为这个控制系统是一个闭环控制系统，理由是人可以不断调整缝纫的转速。其实这种理解是错误的。它不是闭环的原因是：第一，它输入的转速不是恒定的，没法与输出转速进行比较。第二， “人”作为操作者，对控制系统施加控制指令的行为，不能视为“人作为某个环节参加了控制系统”。 5.走道路灯的声光控制系统 声光自动控制白炽灯开关的基本工作原理如下：白天或夜晚光线较亮时，光控部分将开关自动关断，声控部分不起作用。当光线较暗时，光控部分将开关自动打开，负载电路的通断受控于声控部分。电路是否接通，取决于声音信号强度。当声强达到一定程度时，电路自动接通，点亮白炽灯，并开始延时，延时时间到，开关自动关断，等待下一次声音信号触发。这样，通...
