弱电安装流程及规范

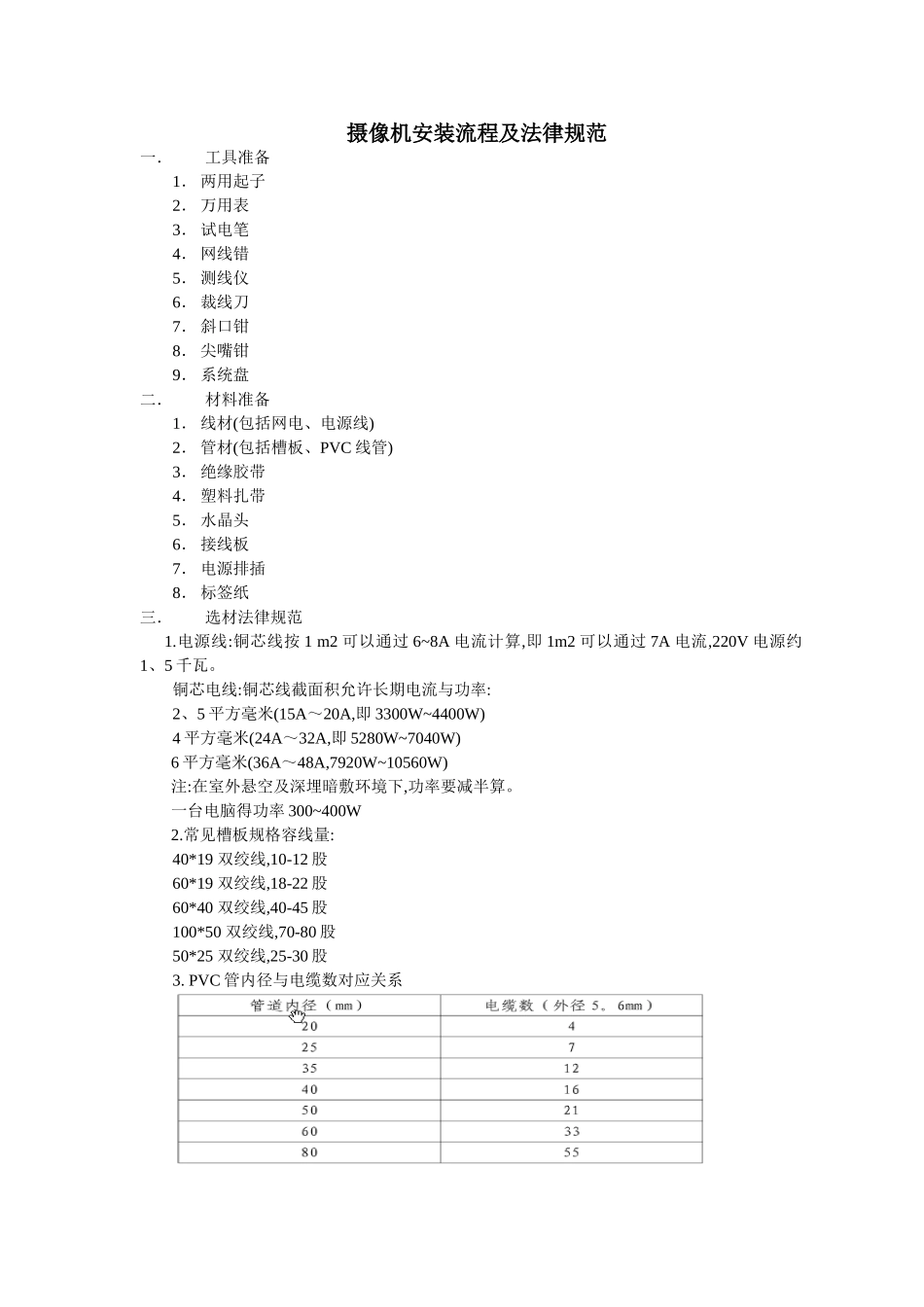

弱电安装流程及规范_第1页
1/5

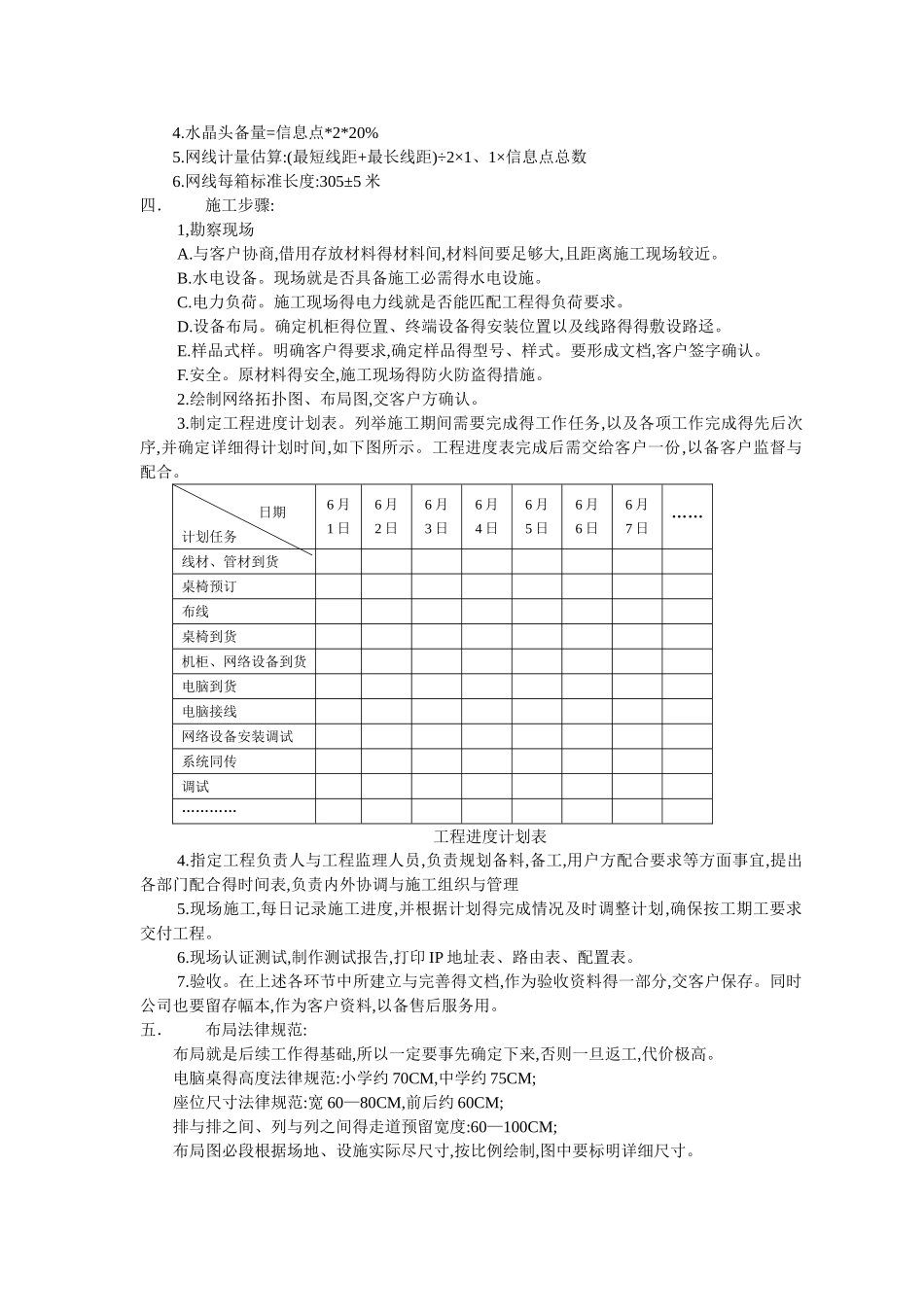

弱电安装流程及规范_第2页
2/5

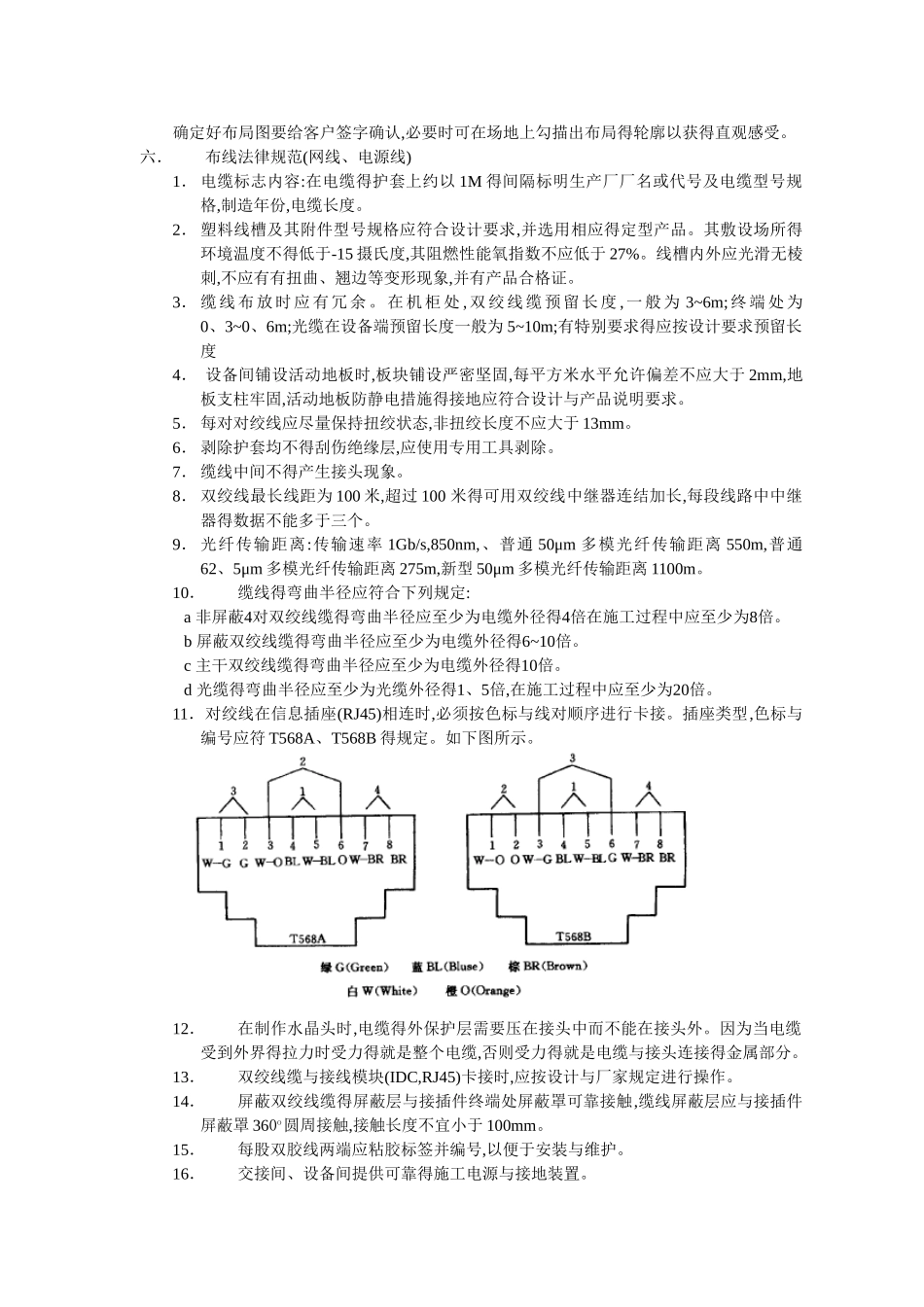

弱电安装流程及规范_第3页
3/5
摄像机安装流程及法律规范一.工具准备1. 两用起子2. 万用表3. 试电笔4. 网线错5. 测线仪6. 裁线刀7. 斜口钳8. 尖嘴钳9. 系统盘二.材料准备1. 线材(包括网电、电源线)2. 管材(包括槽板、PVC 线管)3. 绝缘胶带4. 塑料扎带5. 水晶头6. 接线板7. 电源排插8. 标签纸三.选材法律规范1.电源线:铜芯线按 1 m2 可以通过 6~8A 电流计算,即 1m2 可以通过 7A 电流,220V 电源约1、5 千瓦。铜芯电线:铜芯线截面积允许长期电流与功率:2、5 平方毫米(15A~20A,即 3300W~4400W) 4 平方毫米(24A~32A,即 5280W~7040W) 6 平方毫米(36A~48A,7920W~10560W)注:在室外悬空及深埋暗敷环境下,功率要减半算。一台电脑得功率 300~400W2.常见槽板规格容线量:40*19 双绞线,10-12 股60*19 双绞线,18-22 股60*40 双绞线,40-45 股100*50 双绞线,70-80 股50*25 双绞线,25-30 股3. PVC 管内径与电缆数对应关系4.水晶头备量=信息点*2*20%5.网线计量估算:(最短线距+最长线距)÷2×1、1×信息点总数6.网线每箱标准长度:305±5 米四.施工步骤:1,勘察现场A.与客户协商,借用存放材料得材料间,材料间要足够大,且距离施工现场较近。B.水电设备。现场就是否具备施工必需得水电设施。C.电力负荷。施工现场得电力线就是否能匹配工程得负荷要求。D.设备布局。确定机柜得位置、终端设备得安装位置以及线路得得敷设路迳。E.样品式样。明确客户得要求,确定样品得型号、样式。要形成文档,客户签字确认。F.安全。原材料得安全,施工现场得防火防盗得措施。2.绘制网络拓扑图、布局图,交客户方确认。3.制定工程进度计划表。列举施工期间需要完成得工作任务,以及各项工作完成得先后次序,并确定详细得计划时间,如下图所示。工程进度表完成后需交给客户一份,以备客户监督与配合。日期计划任务6 月1 日6 月2 日6 月3 日6 月4 日6 月5 日6 月6 日6 月7 日……线材、管材到货桌椅预订布线桌椅到货机柜、网络设备到货电脑到货电脑接线网络设备安装调试系统同传调试…………工程进度计划表4.指定工程负责人与工程监理人员,负责规划备料,备工,用户方配合要求等方面事宜,提出各部门配合得时间表,负责内外协调与施工组织与管理5.现场施工,每日记录施工进度,并根据计划得完成情况及时调整计划,确保按工期工要求交付工程。6.现场认证测试,制作测试报告,打印 IP 地址表、路由表、配置表。7.验收。在上述各环节中所建立与完善得...
