IC芯片烧录程序的步骤及方法VIP免费

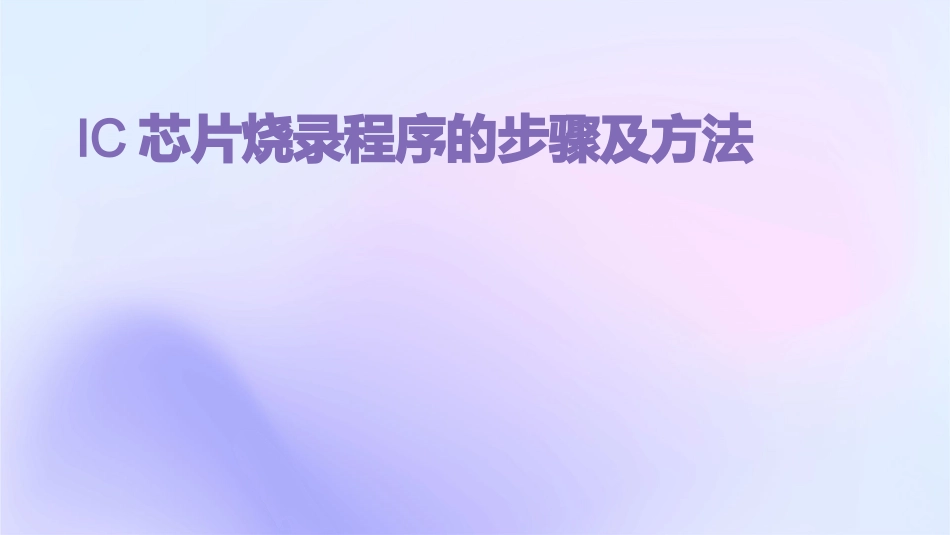

IC芯片烧录程序的步骤及方法_第1页
1/24

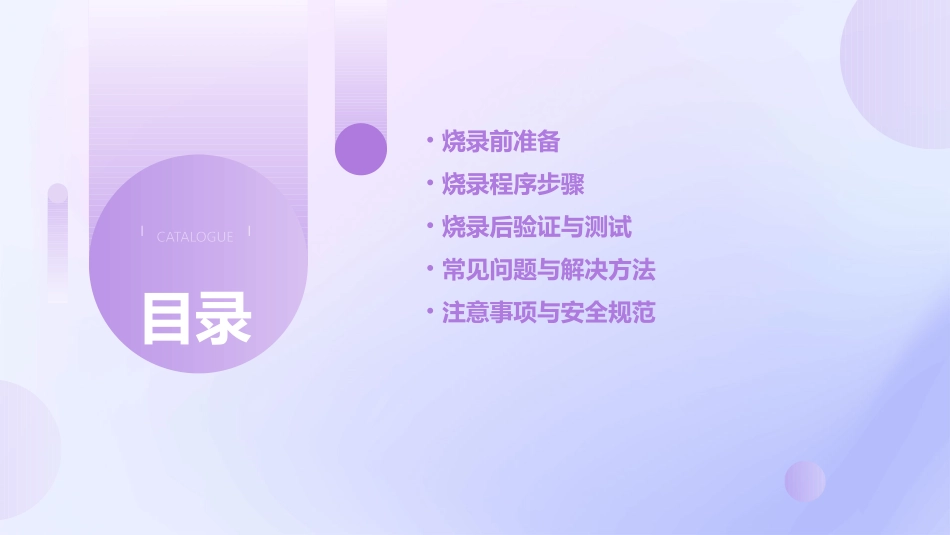

IC芯片烧录程序的步骤及方法_第2页
2/24

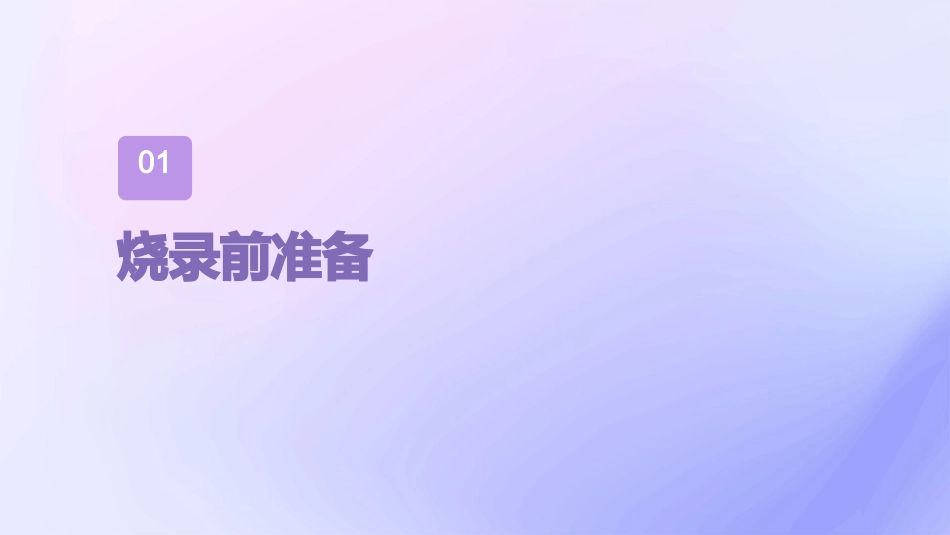

IC芯片烧录程序的步骤及方法_第3页
3/24
IC芯片烧录程序的步骤及方法CATALOGUE目录•烧录前准备•烧录程序步骤•烧录后验证与测试•常见问题与解决方法•注意事项与安全规范01烧录前准备03了解烧录器支持的芯片类型查阅烧录器的使用手册或者官方网站,了解该烧录器支持的芯片类型和烧录方式。01查看芯片型号根据芯片上的丝印或者数据手册,确定芯片的型号和封装。02选择合适的烧录器根据芯片型号和封装,选择与之兼容的烧录器,确保烧录器能够支持目标芯片的烧录。确定芯片型号和烧录器兼容性准备烧录文件和烧录器驱动程序获取烧录文件从芯片厂商或者第三方网站下载目标芯片的烧录文件,如固件、程序或数据等。安装烧录器驱动程序根据烧录器的型号和操作系统,下载并安装相应的驱动程序,确保烧录器能够与计算机正常通信。检查烧录文件完整性在烧录前,检查下载的烧录文件是否完整、正确,避免在烧录过程中出现错误或失败。检查芯片引脚使用万用表或者示波器等工具,检查芯片的引脚是否完好、无损坏或短路现象。检查烧录器接口检查烧录器的接口是否干净、无损坏或松动现象,确保芯片能够正确插入并与烧录器建立稳定的连接。准备连接线和适配器根据芯片引脚和烧录器接口的类型,准备合适的连接线和适配器,确保芯片与烧录器之间的连接稳定可靠。检查芯片引脚和烧录器接口完好性02烧录程序步骤启动电脑上的烧录软件,如Keil、IAR等。打开烧录软件连接烧录器识别烧录器使用USB线将烧录器与电脑连接,确保连接稳定。在烧录软件中识别并连接烧录器,确保烧录器正常工作。030201打开烧录软件并连接烧录器在烧录软件中选择与目标芯片相匹配的芯片型号。选择芯片型号根据芯片型号加载相应的配置文件,包括引脚配置、时钟配置等。加载配置文件核对加载的配置文件是否正确,确保与目标芯片的配置一致。检查配置选择正确的芯片型号和配置文件将要烧录的程序文件(如.hex或.bin文件)加载到烧录软件中。加载烧录文件根据目标芯片的要求,设置合适的烧录参数,如波特率、校验方式等。设置烧录参数核对加载的文件和设置的参数是否正确,确保无误。检查文件及参数加载烧录文件并设置烧录参数等待完成在烧录过程中,不要断开烧录器与电脑的连接,等待烧录完成。开始烧录点击烧录软件中的“开始”或“烧录”按钮,开始烧录程序。烧录成功提示当烧录完成后,软件通常会给出相应的提示信息,表示烧录成功。开始烧录并等待完成03烧录后验证与测试验证芯片功能是否正常通过示波器或逻辑分析仪等测试工具,观察芯片输出信号是否符合预期设计。将芯片接入到目标系统中,验证其在实际工作环境下是否能够正常工作。对芯片进行复位、读写等操作,检查其响应是否正确。使用专业测试设备对芯片进行性能测试,如频率、功耗、时序等参数。将测试结果与设计指标进行对比,确保芯片性能满足设计要求。对不同批次、不同环境下的芯片进行抽样测试,以验证其性能稳定性。测试芯片性能参数是否达标检查烧录过程中是否有数据丢失、错误等问题。对于发现的数据不一致问题,需要重新进行烧录并再次验证。使用专用工具读取芯片烧录前后的数据,并进行对比。对比烧录前后数据一致性04常见问题与解决方法解决方法根据具体情况,更换电源、烧录器或芯片,调整烧录程序参数等。烧录程序问题检查烧录程序是否正确,是否与芯片型号匹配。芯片问题检查芯片是否损坏,引脚是否完好。电源问题检查电源是否稳定,电压是否符合要求。烧录器问题检查烧录器是否正常工作,连接是否稳定。烧录失败原因分析及解决方法连接问题芯片问题烧录器问题解决方法芯片无法识别问题排查与处理检查芯片与烧录器的连接是否正确、稳定。检查烧录器是否正常工作,是否能够识别其他芯片。检查芯片是否损坏,引脚是否完好。重新连接芯片与烧录器,更换芯片或烧录器,更新烧录器驱动等。使用高质量的电源和稳定的电压,确保电源供应稳定。01提高烧录成功率和稳定性的建议选择与芯片型号匹配的烧录器和烧录程序,避免不兼容或错误操作。02在进行烧录前,对芯片进行充分的检查和测试,确保芯片完好无损。03在进行批量烧录时,定期对烧录器和芯片进行检查和测试,及时发现并解决问题。04对烧录过程进行...
