强电工程施工标准

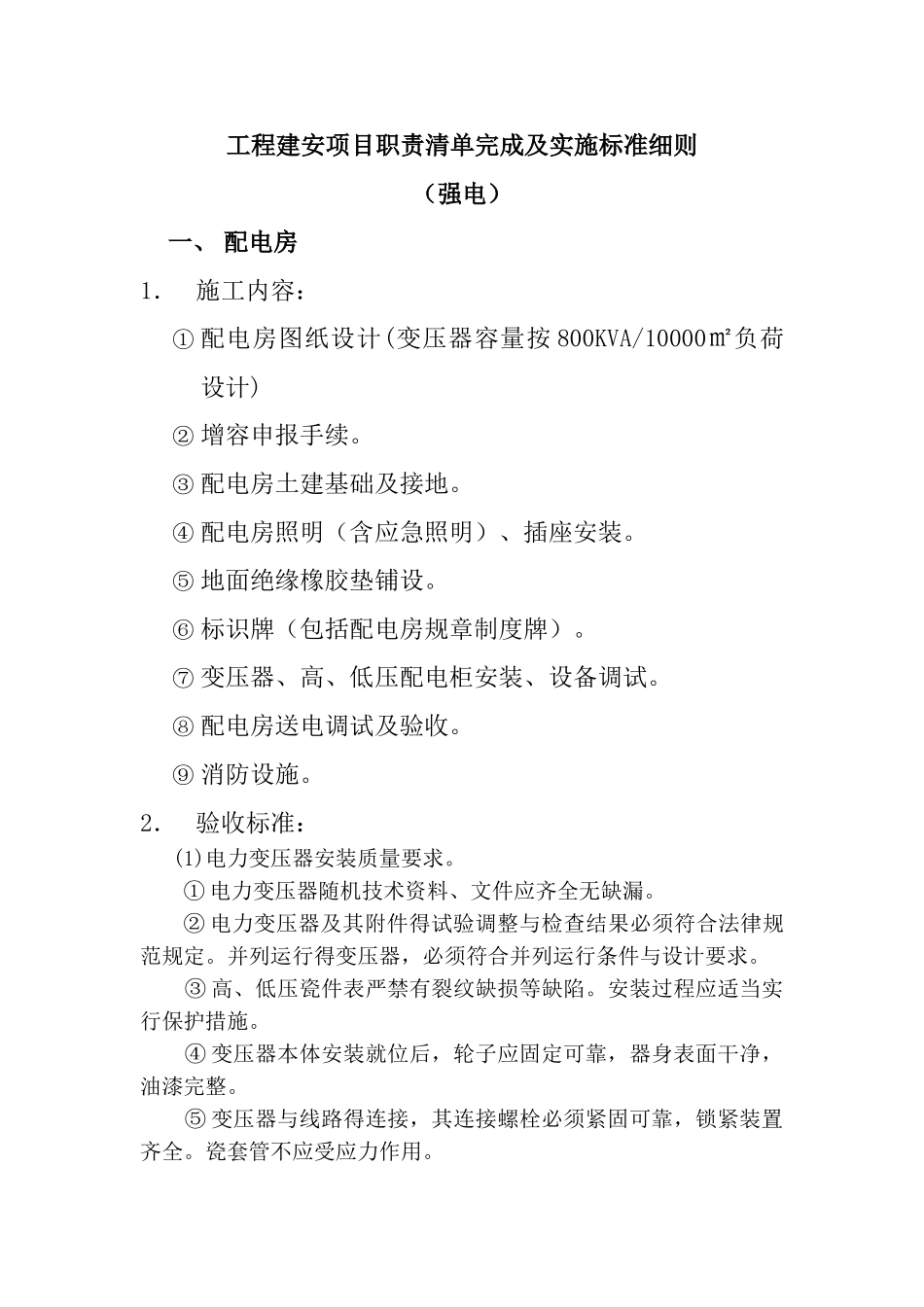

工程建安项目职责清单完成及实施标准细则（强电）一、 配电房1． 施工内容：① 配电房图纸设计(变压器容量按 800KVA/10000㎡负荷设计)② 增容申报手续。③ 配电房土建基础及接地。④ 配电房照明（含应急照明）、插座安装。⑤ 地面绝缘橡胶垫铺设。⑥ 标识牌（包括配电房规章制度牌）。⑦ 变压器、高、低压配电柜安装、设备调试。⑧ 配电房送电调试及验收。⑨ 消防设施。2． 验收标准：(1)电力变压器安装质量要求。 ① 电力变压器随机技术资料、文件应齐全无缺漏。② 电力变压器及其附件得试验调整与检查结果必须符合法律规范规定。并列运行得变压器，必须符合并列运行条件与设计要求。 ③ 高、低压瓷件表严禁有裂纹缺损等缺陷。安装过程应适当实行保护措施。 ④ 变压器本体安装就位后，轮子应固定可靠，器身表面干净，油漆完整。 ⑤ 变压器与线路得连接，其连接螺栓必须紧固可靠，锁紧装置齐全。瓷套管不应受应力作用。 ⑥ 零线沿器身下引接至接地装置得线段应固定牢靠。 ⑦ 引向变压器得母线及其支架、电缆保护管、接零线等应便于拆卸。保护管颜色应一致，支架防腐完整。(2)成套配电柜（盘）安装质量要求。 ① 柜（盘）得试验调整结果必须符合法律规范要求。 ② 瓷件表面不得有裂纹缺损等缺陷，绝缘部件完整。 ③ 柜（盘）内设备得导电接触面与外部母线、导线得连接必须紧密牢固柜（盘）基础型钢制作安装应符合设计要求，每米偏差不超过１ MM，全长平直度不超过５ MM。 ④ 柜（盘）与基础型钢间应固定紧密牢固，接地可靠，且不少于两处，面标志牌齐全正确，盘面干净，油漆完整。小车、抽屉推拉灵活，无卡阻不便情况。接地触头调整紧密正确，投入时其应比主触头先接触（退出时相反）。动静触头中心线调整一致，接触紧密二次回路切换接头或机械、电气联销装置得动作可靠、正确。 ⑤ 柜（盘）内设备、接线应完整齐全。操动部分灵活准确。有双电源得柜（盘）母线得相序排列应一致，相对排列得柜（盘）母线得相序排列对称，色标正确。二次小线线径不小于 1、5MM2，电流回路导线截面不少于 2、5MM2，中间不得有接头连接。接线应正确、牢固、排列整齐，回路编号应采纳标准端子头编号并应清楚、齐全。每只端子螺丝并接线头不超过两根。⑥ 柜（盘）安装不得倾斜，每米垂直度偏差不超过 1、5MM，柜（盘）顶相邻两柜偏差不大于２ MM。柜（盘）面平整度相邻两柜偏差不大于１ MM，成排柜面偏差不大于５ MM。二、...
