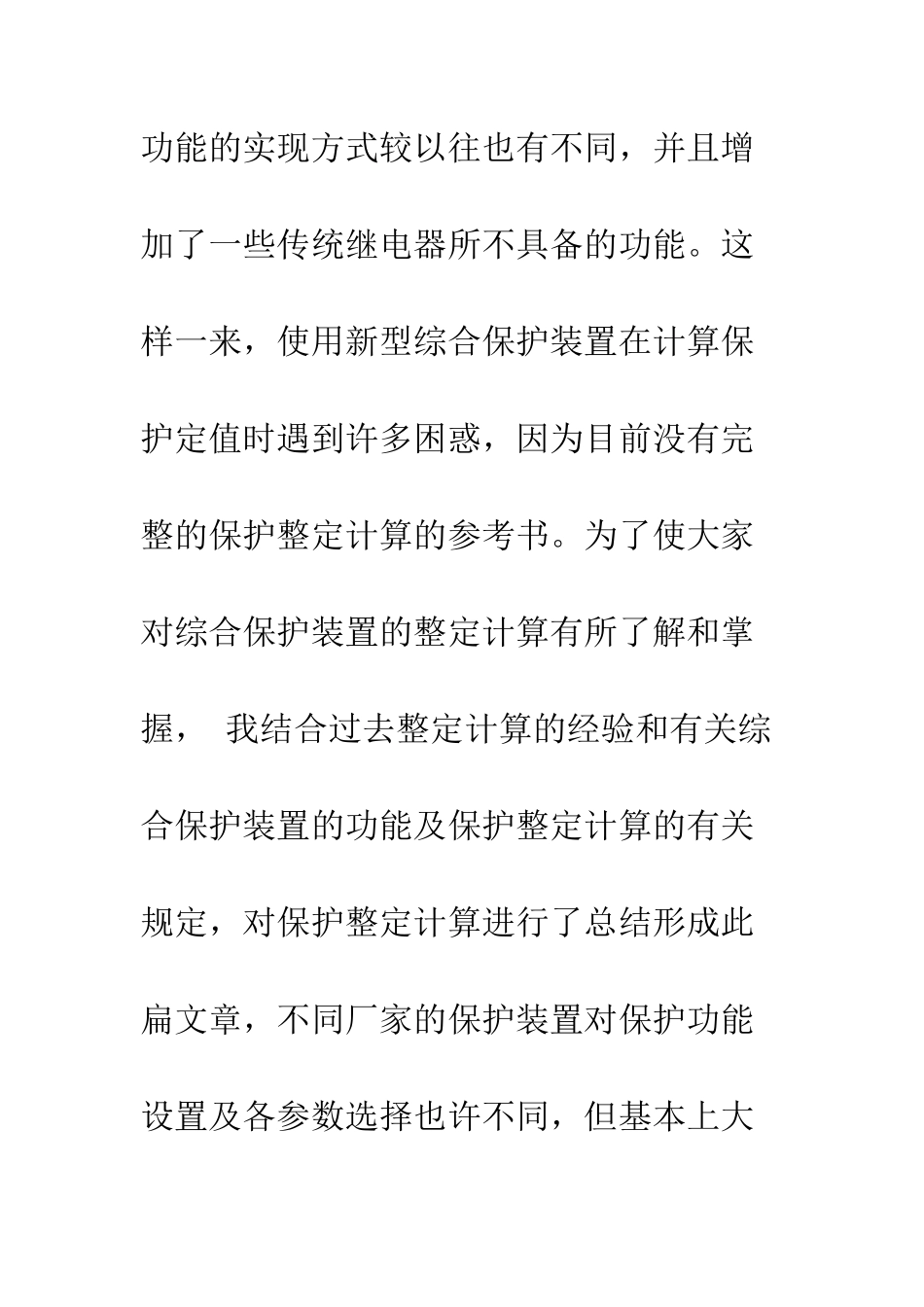

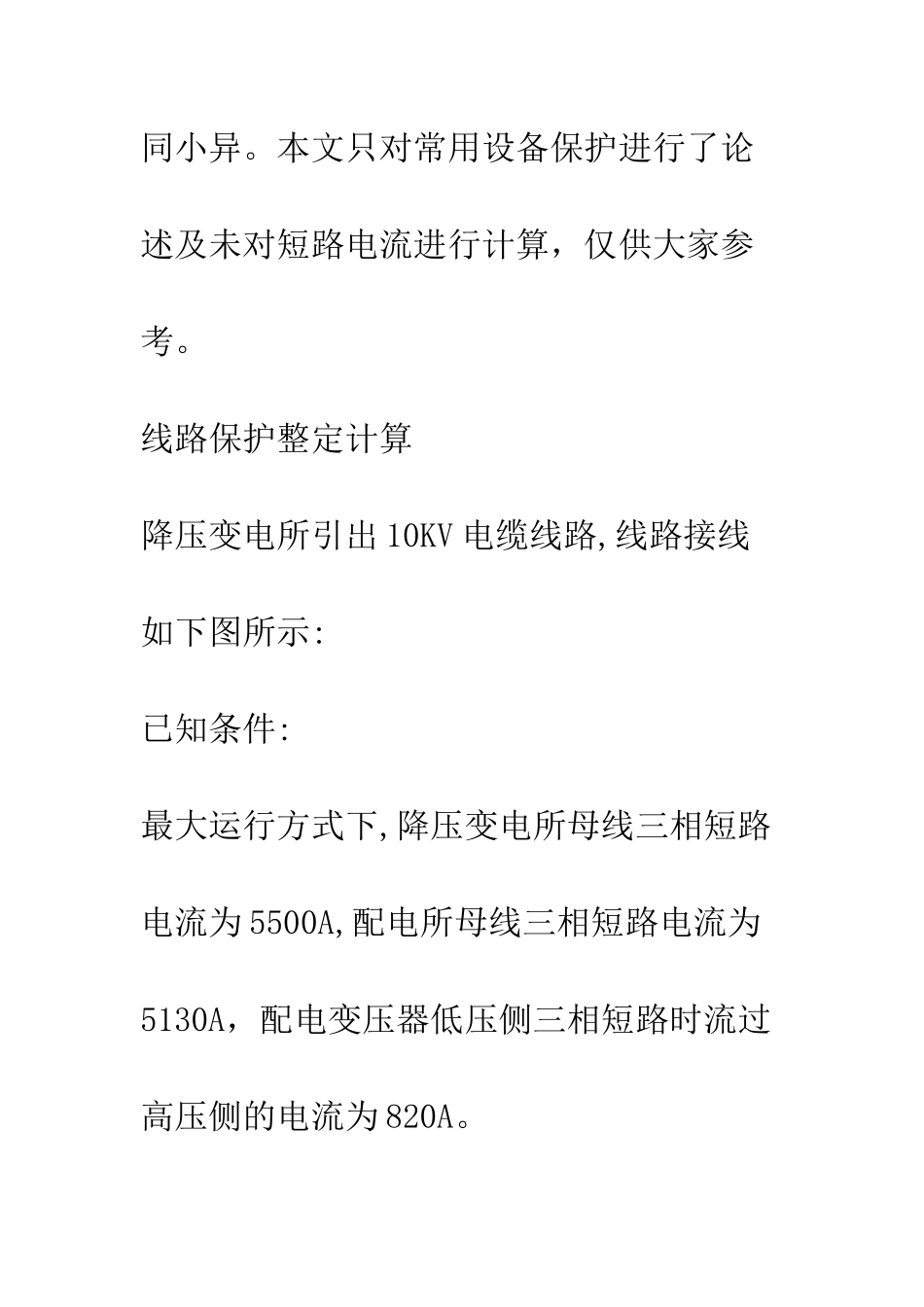

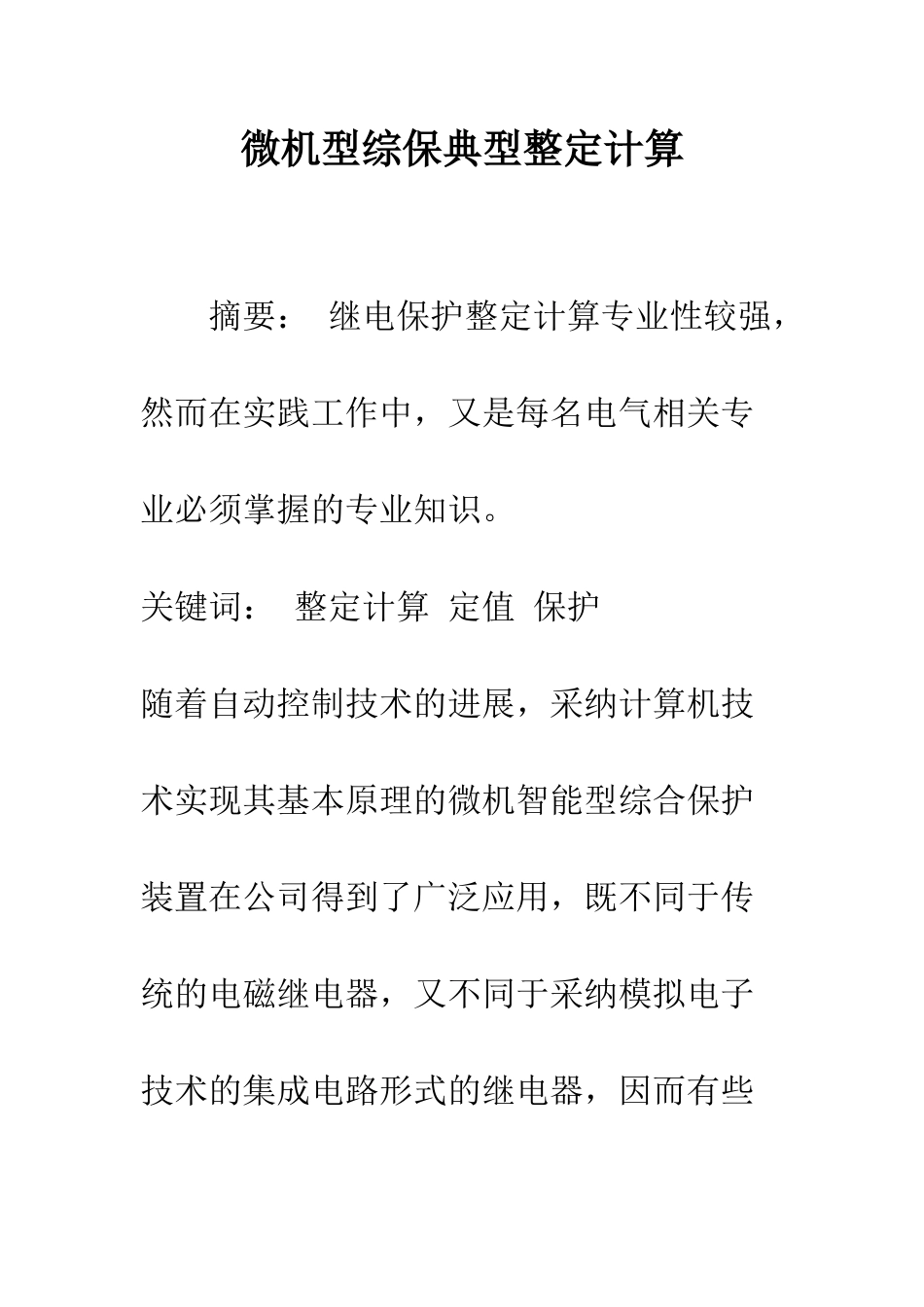

微机型综保典型整定计算 摘要： 继电保护整定计算专业性较强，然而在实践工作中，又是每名电气相关专业必须掌握的专业知识。关键词： 整定计算 定值 保护随着自动控制技术的进展，采纳计算机技术实现其基本原理的微机智能型综合保护装置在公司得到了广泛应用，既不同于传统的电磁继电器，又不同于采纳模拟电子技术的集成电路形式的继电器，因而有些功能的实现方式较以往也有不同，并且增加了一些传统继电器所不具备的功能。这样一来，使用新型综合保护装置在计算保护定值时遇到许多困惑，因为目前没有完整的保护整定计算的参考书。为了使大家对综合保护装置的整定计算有所了解和掌握， 我结合过去整定计算的经验和有关综合保护装置的功能及保护整定计算的有关规定，对保护整定计算进行了总结形成此扁文章，不同厂家的保护装置对保护功能设置及各参数选择也许不同，但基本上大同小异。本文只对常用设备保护进行了论述及未对短路电流进行计算，仅供大家参考。线路保护整定计算降压变电所引出 10KV 电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流为 5500A,配电所母线三相短路电流为5130A，配电变压器低压侧三相短路时流过高压侧的电流为 820A。最小运行方式下,降压变电所母线两相短路电流为 3966A,配电所母线两相短路电流为3741A，配电变压器低压侧两相短路时流过高压侧的电流为 689A。电动机起动时的线路过负荷电流为350A，10KV 电网单相接地时最小电容电流为 15A，10KV 电缆线路最大非故障接地时线路的电容电流为。系统中性点不接地。A、C 相电流互感器变比为 300/5，零序电流互感器变比为 50/5。整定计算1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流，取 110A保护装置一次动作电流灵敏系数按最小运行方式下线路始端两相短路电流来校验由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。2、限时电流速断保护限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流，取 20A保护装置一次动作电流灵敏系数按最小运行方式下线路始端两相短路电流来校验限时电流速断保护动作时间取秒。3、过电流保护过电流保护按躲过线路的过负荷电流来整定，则保护动作电流，取 8A式中：Kn 为返回系数，微机保护的过量元件返回系数可由软件设定，一般设定为。过电流保护一次动作电流保护的灵...
