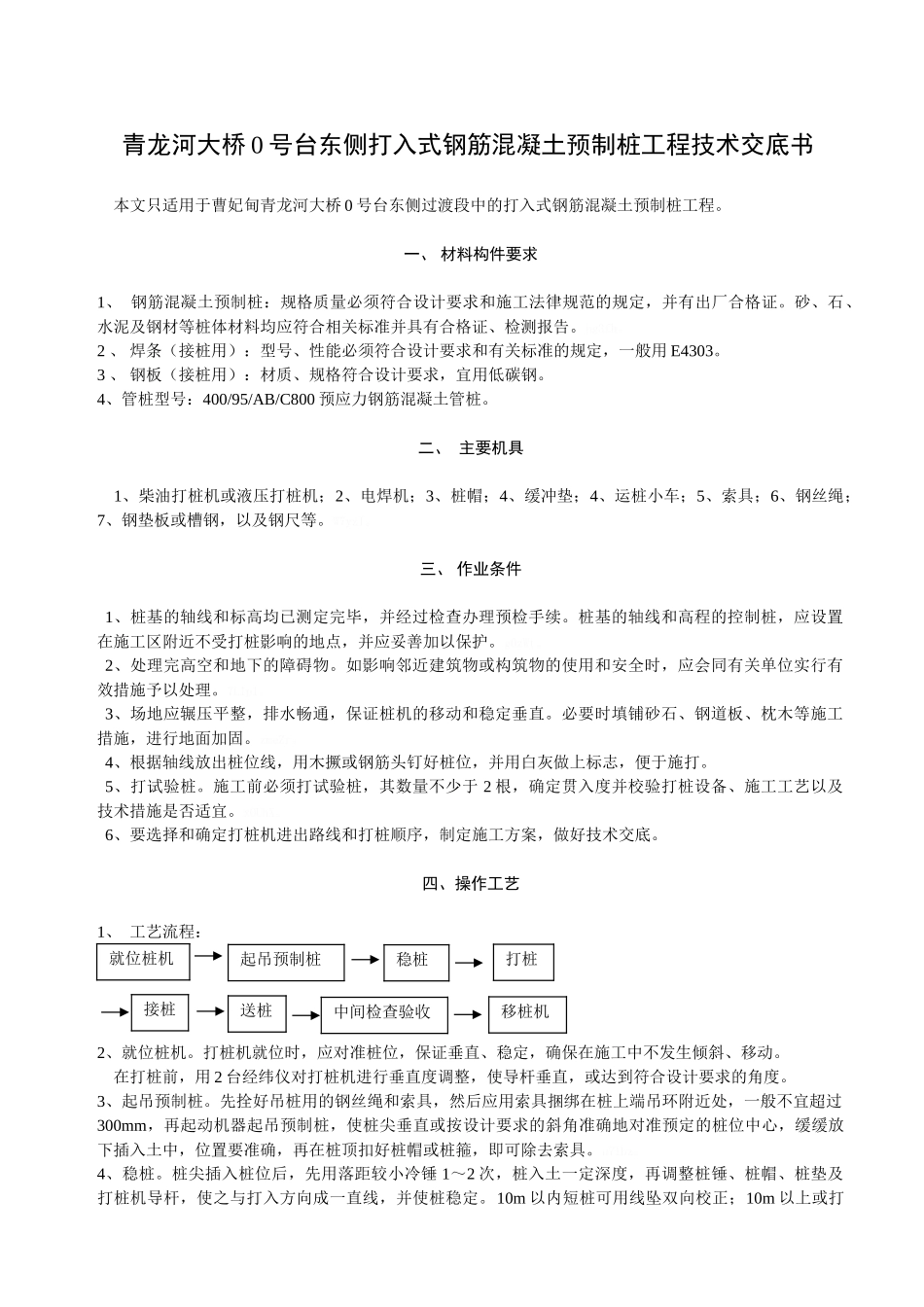

青龙河大桥 0 号台东侧打入式钢筋混凝土预制桩工程技术交底书 本文只适用于曹妃甸青龙河大桥 0 号台东侧过渡段中的打入式钢筋混凝土预制桩工程。一、 材料构件要求1、 钢筋混凝土预制桩：规格质量必须符合设计要求和施工法律规范的规定，并有出厂合格证。砂、石、水泥及钢材等桩体材料均应符合相关标准并具有合格证、检测报告。hg3fh。2 、 焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般用 E4303。3 、 钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。4、管桩型号：400/95/AB/C800 预应力钢筋混凝土管桩。二、 主要机具 1、柴油打桩机或液压打桩机；2、电焊机；3、桩帽；4、缓冲垫；4、运桩小车；5、索具；6、钢丝绳；7、钢垫板或槽钢，以及钢尺等。W7yzI。三、 作业条件1、桩基的轴线和标高均已测定完毕，并经过检查办理预检手续。桩基的轴线和高程的控制桩，应设置在施工区附近不受打桩影响的地点，并应妥善加以保护。g0zWt。2、处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用和安全时，应会同有关单位实行有效措施予以处理。7L1p1。3、场地应辗压平整，排水畅通，保证桩机的移动和稳定垂直。必要时填铺砂石、钢道板、枕木等施工措施，进行地面加固。zmeZr。4、根据轴线放出桩位线，用木撅或钢筋头钉好桩位，并用白灰做上标志，便于施打。5、打试验桩。施工前必须打试验桩，其数量不少于 2 根，确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。xOUhX。6、要选择和确定打桩机进出路线和打桩顺序，制定施工方案，做好技术交底。四、操作工艺1、 工艺流程：2、就位桩机。打桩机就位时，应对准桩位，保证垂直、稳定，确保在施工中不发生倾斜、移动。 在打桩前，用 2 台经纬仪对打桩机进行垂直度调整，使导杆垂直，或达到符合设计要求的角度。3、起吊预制桩。先拴好吊桩用的钢丝绳和索具，然后应用索具捆绑在桩上端吊环附近处，一般不宜超过300mm，再起动机器起吊预制桩，使桩尖垂直或按设计要求的斜角准确地对准预定的桩位中心，缓缓放下插入土中，位置要准确，再在桩顶扣好桩帽或桩箍，即可除去索具。u71bz。4、稳桩。桩尖插入桩位后，先用落距较小冷锤 1～2 次，桩入土一定深度，再调整桩锤、桩帽、桩垫及打桩机导杆，使之与打入方向成一直线，并使桩稳定。10m 以内短桩可用线坠双向校正；10m 以上或打就位桩机起吊预制桩稳桩打桩接桩送桩中间检查验收移桩机接桩必须...
