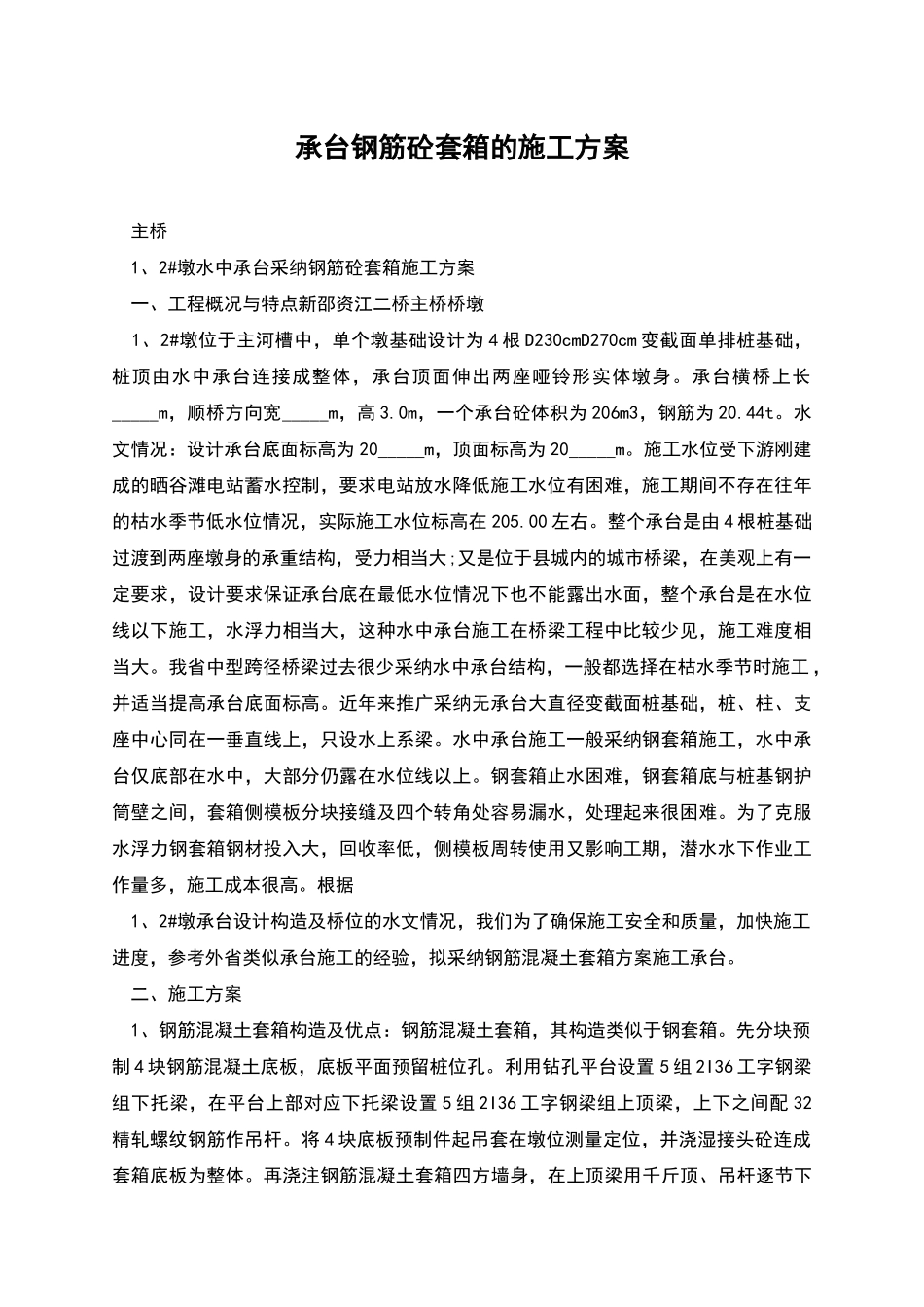

承台钢筋砼套箱的施工方案

承台钢筋砼套箱的施工方案 主桥 1、2#墩水中承台采纳钢筋砼套箱施工方案 一、工程概况与特点新邵资江二桥主桥桥墩 1、2#墩位于主河槽中，单个墩基础设计为 4 根 D230cmD270cm 变截面单排桩基础，桩顶由水中承台连接成整体，承台顶面伸出两座哑铃形实体墩身。承台横桥上长_____m，顺桥方向宽_____m，高 3.0m，一个承台砼体积为 206m3，钢筋为 20.44t。水文情况：设计承台底面标高为 20_____m，顶面标高为 20_____m。施工水位受下游刚建成的晒谷滩电站蓄水控制，要求电站放水降低施工水位有困难，施工期间不存在往年的枯水季节低水位情况，实际施工水位标高在 205.00 左右。整个承台是由 4 根桩基础过渡到两座墩身的承重结构，受力相当大;又是位于县城内的城市桥梁，在美观上有一定要求，设计要求保证承台底在最低水位情况下也不能露出水面，整个承台是在水位线以下施工，水浮力相当大，这种水中承台施工在桥梁工程中比较少见，施工难度相当大。我省中型跨径桥梁过去很少采纳水中承台结构，一般都选择在枯水季节时施工 ，并适当提高承台底面标高。近年来推广采纳无承台大直径变截面桩基础，桩、柱、支座中心同在一垂直线上，只设水上系梁。水中承台施工一般采纳钢套箱施工，水中承台仅底部在水中，大部分仍露在水位线以上。钢套箱止水困难，钢套箱底与桩基钢护筒壁之间，套箱侧模板分块接缝及四个转角处容易漏水，处理起来很困难。为了克服水浮力钢套箱钢材投入大，回收率低，侧模板周转使用又影响工期，潜水水下作业工作量多，施工成本很高。根据 1、2#墩承台设计构造及桥位的水文情况，我们为了确保施工安全和质量，加快施工进度，参考外省类似承台施工的经验，拟采纳钢筋混凝土套箱方案施工承台。 二、施工方案 1、钢筋混凝土套箱构造及优点：钢筋混凝土套箱，其构造类似于钢套箱。先分块预制 4 块钢筋混凝土底板，底板平面预留桩位孔。利用钻孔平台设置 5 组 2I36 工字钢梁组下托梁，在平台上部对应下托梁设置 5 组 2I36 工字钢梁组上顶梁，上下之间配 32精轧螺纹钢筋作吊杆。将 4 块底板预制件起吊套在墩位测量定位，并浇湿接头砼连成套箱底板为整体。再浇注钢筋混凝土套箱四方墙身，在上顶梁用千斤顶、吊杆逐节下放套箱入水，并逐步加高四方墙身至设计高度。套箱内四个角电焊钢斜撑，并在长边墙身之间电焊两层水平撑来平衡水的侧压力。套箱下放定位达到设计要求后，浇注底板水下封底混凝土，将套箱底板预留...
