技术交底土建

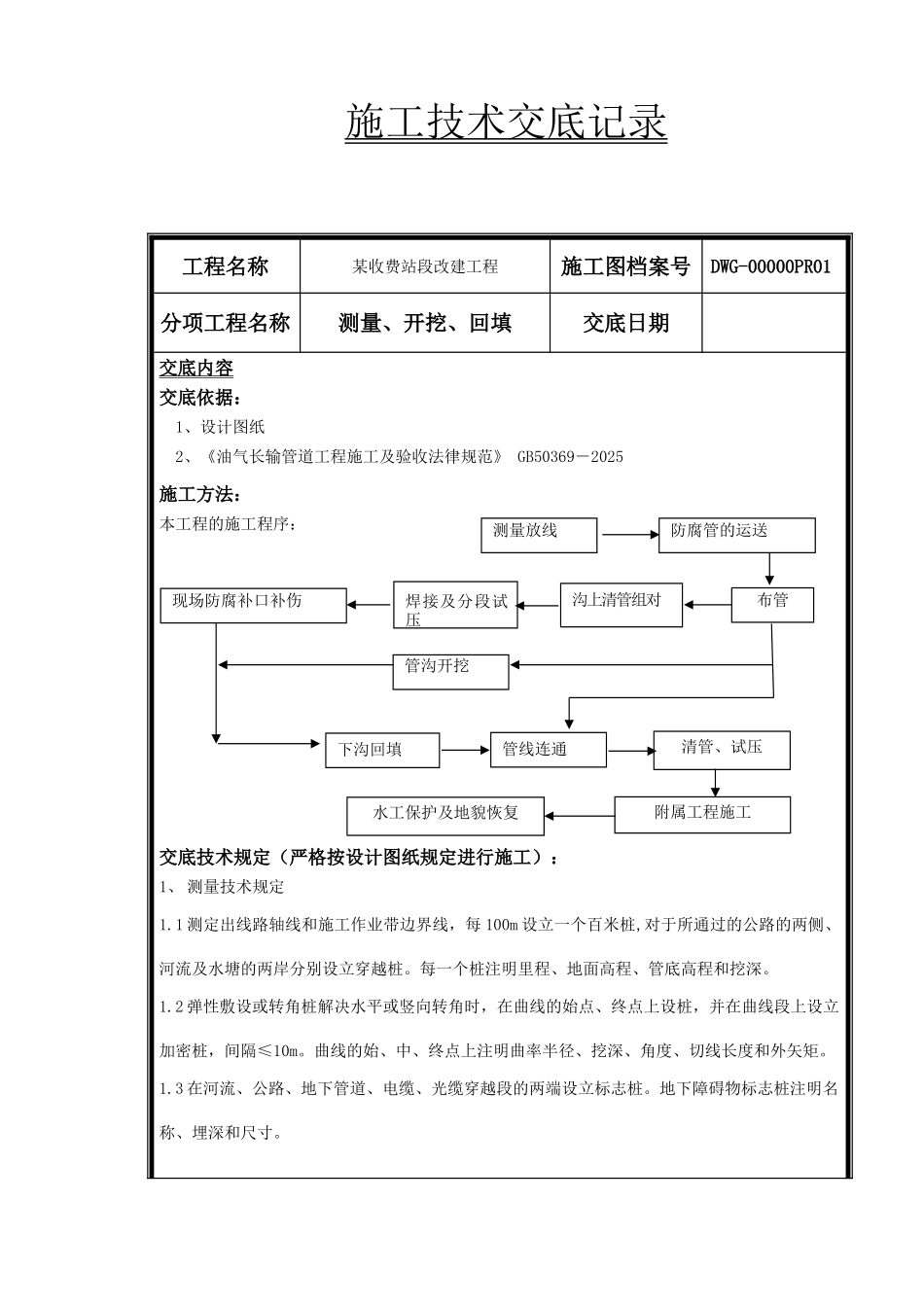

施工技术交底记录 工程名称某收费站段改建工程施工图档案号DWG-00000PR01分项工程名称测量、开挖、回填交底日期交底内容交底依据：1、设计图纸2、《油气长输管道工程施工及验收法律规范》 GB50369－2025施工方法：本工程的施工程序：交底技术规定（严格按设计图纸规定进行施工）： 1、 测量技术规定1.1 测定出线路轴线和施工作业带边界线，每 100m 设立一个百米桩,对于所通过的公路的两侧、河流及水塘的两岸分别设立穿越桩。每一个桩注明里程、地面高程、管底高程和挖深。1.2 弹性敷设或转角桩解决水平或竖向转角时，在曲线的始点、终点上设桩，并在曲线段上设立加密桩，间隔≤10m。曲线的始、中、终点上注明曲率半径、挖深、角度、切线长度和外矢矩。1.3 在河流、公路、地下管道、电缆、光缆穿越段的两端设立标志桩。地下障碍物标志桩注明名称、埋深和尺寸。 测量放线防腐管的运送布管沟上清管组对焊接及分段试压现场防腐补口补伤管沟开挖管线连通下沟回填清管、试压附属工程施工水工保护及地貌恢复技术负责人：接受人：施工技术交底记录 工程名称某收费站段改建工程施工图档案号DWG-00000PR01分项工程名称测量、开挖、回填交底日期交底内容1.4 测量精度规定1.4.1 轴线测量的导线距离允许误差小于 0.1‰。1.4.2 方向测量的导线水平转角允许误差：实测角度值与原测值相差小于±2°，转向角间通视良好。1.4.3 高程测量的闭合差小于 50mm。2、管沟开挖2.1 在管沟开挖前，与业主或监理依照设计图纸，对开挖段的所有控制桩和标志桩、管道中心灰线进行验收和核对，确认无误后，才能进行管沟的开挖。2.2 在管沟开挖前，管道轴线划线后，将管线轴线上的桩进行移动。除转角桩依转角的角平分线移动外，管道轴线上的所有桩应平移至堆土侧靠沟边 0.3m 处；对于移桩困难的地段可采纳增长引导桩、参照物标记等方法来测定原位置。2.3 管沟开挖行进按管线中心灰线进行控制；管沟开挖深度结合设计图纸、线路控制桩及标志桩综合考虑进行开挖控制。穿越地下设施时，设施两侧 3m 范围内采纳人工开挖，与其穿越间距符合设计规定。对于重要设施，开挖前应征得其管理单位批准，并在其监督下开挖。2.4 管沟开挖时，弃土堆置在施工作业带的另一侧，堆土距沟边不小于 1m；且施工作业带应设在靠公路侧，弃土应远离公路侧；空间狭小的地段，开挖的土方根据实际情况选择堆放点。2.5 地表有植被的地区和耕作区管沟开挖时，将表层耕作土和中下层土分别...
