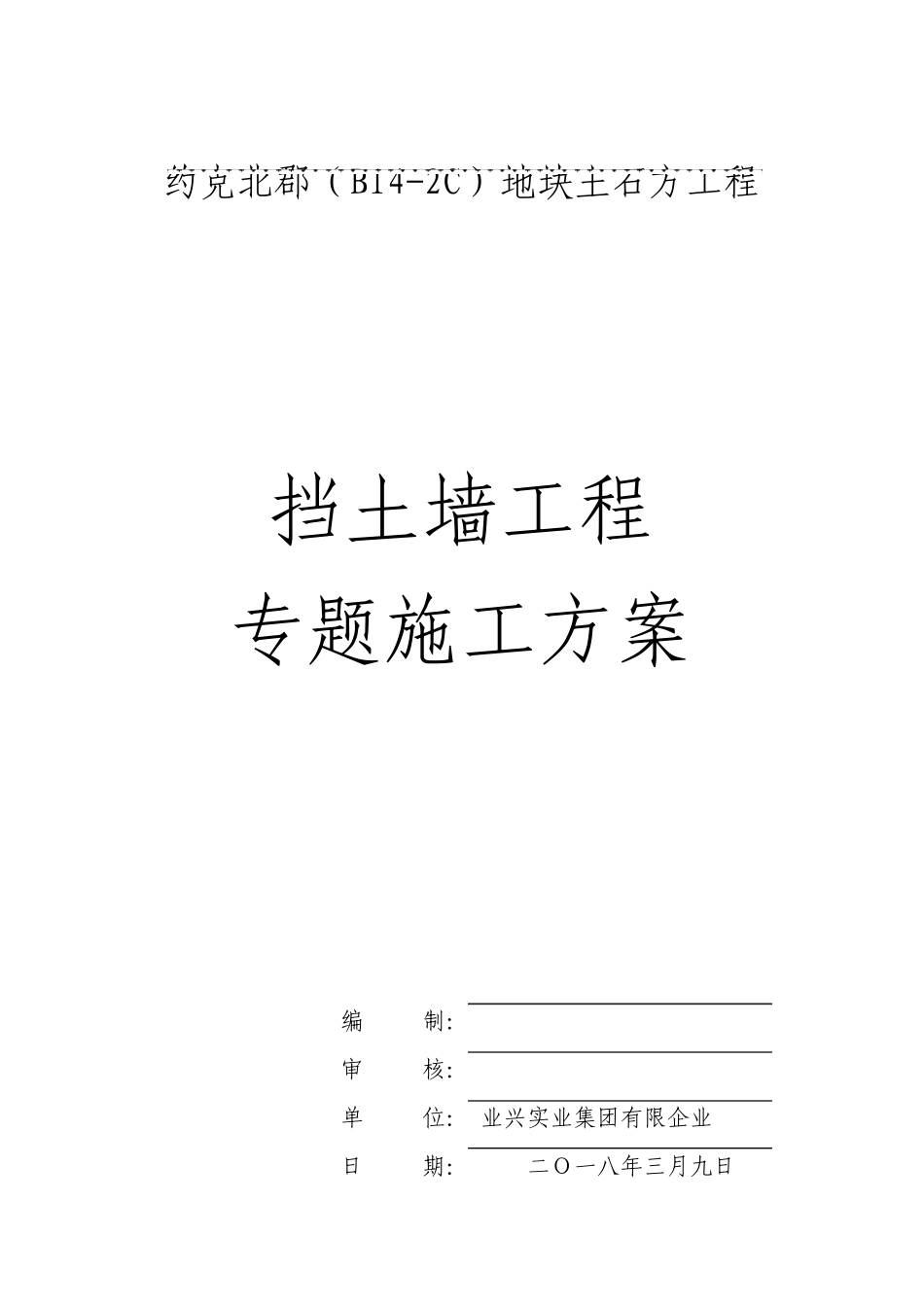

约克北郡（B14-2C）地块土石方工程 挡土墙工程 专题施工方案 编 制： 审 核： 单 位： 业兴实业集团有限企业 日 期： 二Ο一八年三月九日 约克北郡(B14-2C）土石方及挡土墙工程 挡土墙工程专题施工方案 第一组，地震动峰值加速度值为 0.05g。 四、挡墙结构形式 1、衡重式挡土墙外侧为 1:0.0 斜面，内侧呈 1:0.25—1：0.45 斜坡形，挡墙顶宽及底宽依照深度确定，基本形式见下面附图: 2、悬臂式挡土墙，基本形式见下面附图: 3、锚索桩板墙，基本形式见下面附图: 约克北郡(B14-2C）土石方及挡土墙工程 挡土墙工程专题施工方案 每次模板安装高度为1.2m 左右，并依照挡墙断面尺寸进行调整。 1）、确保混凝土结构和构件各部分设计形状尺寸和相互间位置正确。 2）、模板安装接缝不得漏浆；在浇筑混凝土前，模板应涂刷脱模剂，模板内不应有积水。 3）、模板之间粘贴双面不干胶带，以减小模板缝预防漏浆，以确保混凝土面观感质量。 4）、模板使用后应按要求修整保留。 安装次序为：搭设模板操作架（包含安装水平拉杆和剪力撑）→立墙体 两侧 模板→用 对拉螺栓 拉结 横向背楞 →紧固检验 → 调垂直 度→ 验收 。约克北郡(B14-2C）土石方及挡土墙工程 挡土墙工程专题施工方案 5、模板拆除 （1）、模板拆除以不掉棱角为准，经技术责任人核实后，下达拆模通知单，不然不得拆模。拆模应按“ 先松拉螺栓，后拆横向与竖向背楞，最终拆模板”；拆模时不得硬撬模板接缝处，以防损坏模板。 （2）、拆除模板、背楞及钢管等材料运输至指定位置并码放整齐。模板拆除后，应立即清理干净并刷上脱模剂。 （3）、拆下扣件、模板、钢管应及时清运，不得在架体上集中堆放。 （4）、拆模时禁止模板直接从高处往下扔，以防模板变形和损坏，重点时严防出现约克北郡(B14-2C）土石方及挡土墙工程 挡土墙工程专题施工方案 次楞间距(mm):200；穿墙螺栓水平间距):600(mm； 主楞间距(mm):600；穿墙螺栓竖向间距(mm):600； 对拉螺栓直径14(mm):M； 2、主楞信息 主楞材料:圆钢管；主楞合并根数:2； 直径(mm):48.00；壁厚(mm):3.00； 3、次楞信息 次楞材料:木方；次楞合并根数:2； 宽度(mm):60.00；高度(mm):80.00； 4、面板参数 面板类型:胶合面板；面板厚度(mm):18.00； 面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值fc(N/mm2):13.00； 面板抗剪强度设计值(N/mm2):1.50； 5、木方和钢楞 方木抗弯强度设计值fc(N/...
