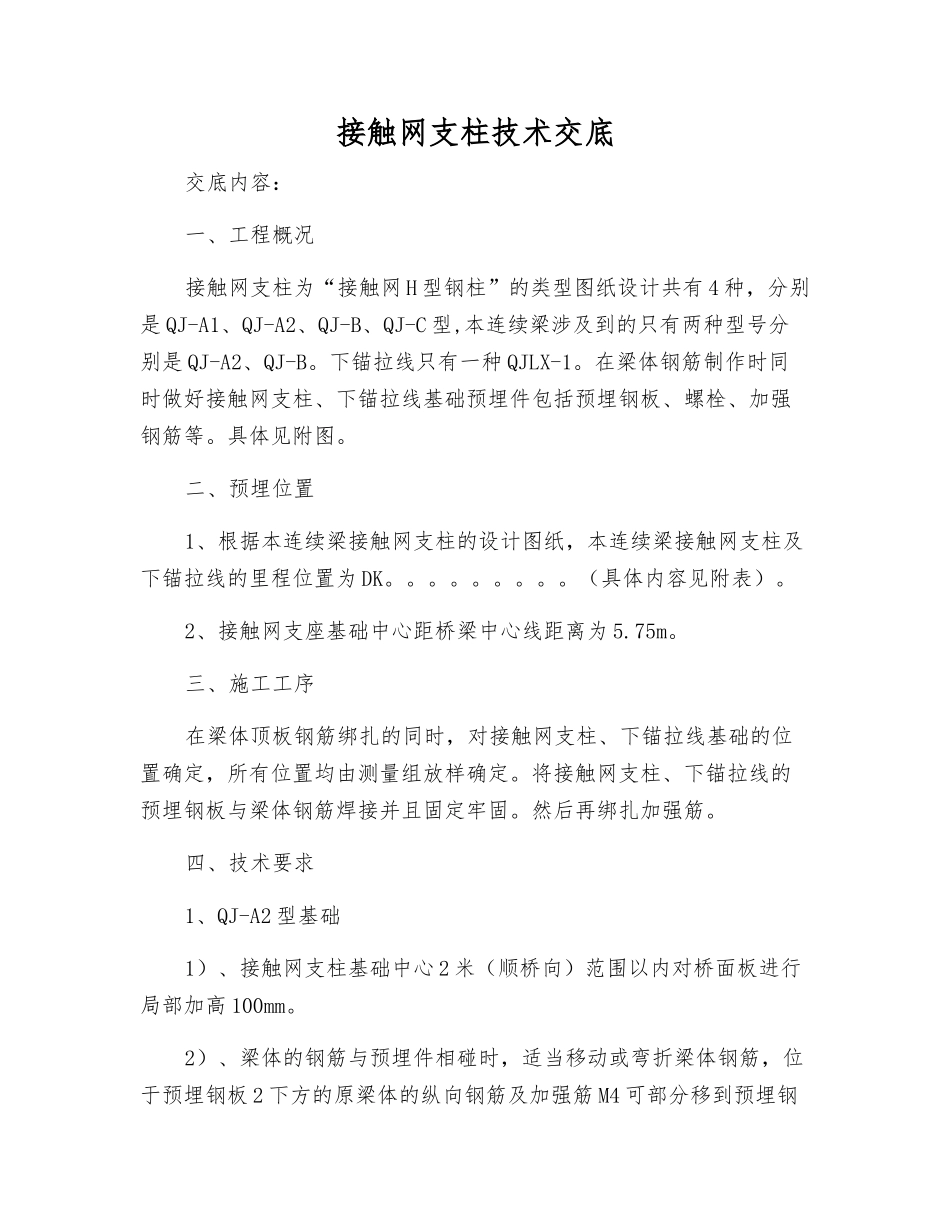

接触网支柱技术交底交底内容：一、工程概况接触网支柱为“接触网 H 型钢柱”的类型图纸设计共有 4 种，分别是 QJ-A1、QJ-A2、QJ-B、QJ-C 型,本连续梁涉及到的只有两种型号分别是 QJ-A2、QJ-B。下锚拉线只有一种 QJLX-1。在梁体钢筋制作时同时做好接触网支柱、下锚拉线基础预埋件包括预埋钢板、螺栓、加强钢筋等。具体见附图。二、预埋位置1、根据本连续梁接触网支柱的设计图纸，本连续梁接触网支柱及下锚拉线的里程位置为 DK。。。。。。。。。（具体内容见附表）。2、接触网支座基础中心距桥梁中心线距离为 5.75m。三、施工工序在梁体顶板钢筋绑扎的同时，对接触网支柱、下锚拉线基础的位置确定，所有位置均由测量组放样确定。将接触网支柱、下锚拉线的预埋钢板与梁体钢筋焊接并且固定牢固。然后再绑扎加强筋。四、技术要求1、QJ-A2 型基础1）、接触网支柱基础中心 2 米（顺桥向）范围以内对桥面板进行局部加高 100mm。2）、梁体的钢筋与预埋件相碰时，适当移动或弯折梁体钢筋，位于预埋钢板 2 下方的原梁体的纵向钢筋及加强筋 M4 可部分移到预埋钢板 2 的上方，同时在预埋钢板 2 上面加焊锚固钢筋 N4、N4’（详见附图），使其与梁体钢筋绑扎牢固。3）、M5、M5’钢筋在支柱基础中心两侧各 1.8m 范围以内，与梁体顶板底层 N3、N4 钢筋并置，间距为 100mm 布置。4）、接触网支柱基础中预埋的 6 根 M39 锚栓。锚栓外露基础面190mm，螺纹长度 190+5mm，每个锚栓配三个螺母，两个垫圈。5）、位于平坡或者纵坡的桥梁，支柱基础面都应当保持水平，预埋钢板应与基础顶面齐平，预埋锚栓应当保持与基础水平面垂直，锚栓顶部偏离垂直位置的距离误差不应大于 1mm。2、QJ-B 型基础1）、接触网支柱基础中心 2 米（顺桥向）范围以内对桥面板进行局部加高 100mm。2）、梁体的钢筋与预埋件相碰时，适当移动或弯折梁体钢筋，位于预埋钢板 2 下方的原梁体的纵向钢筋及加强筋 M4 可部分移到预埋钢板 2 的上方，同时在预埋钢板 2 上面加焊锚固钢筋 N4、N4’（详见附图），使其与梁体钢筋绑扎牢固。3）、M5、M5’钢筋在支柱基础中心两侧各 2.0m 范围以内，与梁体顶板底层 N3、N4 钢筋并置，间距为 100mm 布置。4）、接触网支柱基础中预埋的 8 根 M39 锚栓。锚栓外露基础面190mm，螺纹长度 190+5mm，每个锚栓配三个螺母，两个垫圈。5）、位于平坡或者纵坡的桥梁，支柱基础面都应当保持水平，预埋钢板应与基础...
