提升机、卷扬机、井字架的搭设拆除方案

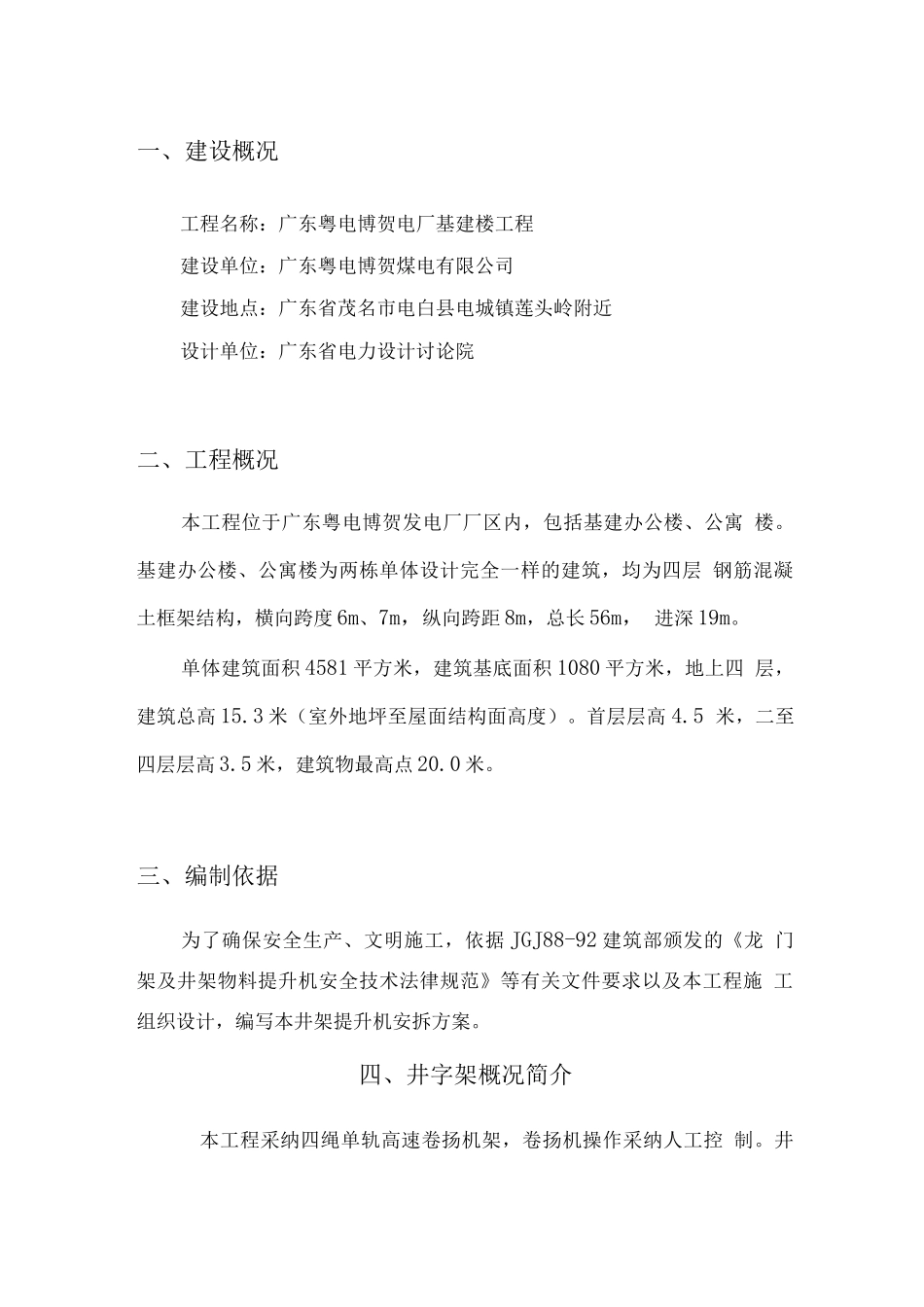

目录一、建设概况 2二、工程概况 2三、编制依据 2四、井字架概况简介 3五、架体的安装 3六、卷扬机的安装要求 4七、井架安全防护装置 4八、井架验收使用与管理 6九、架体的拆除 8十、安全技术措施 9一、建设概况工程名称：广东粤电博贺电厂基建楼工程建设单位：广东粤电博贺煤电有限公司建设地点：广东省茂名市电白县电城镇莲头岭附近设计单位：广东省电力设计讨论院二、工程概况本工程位于广东粤电博贺发电厂厂区内，包括基建办公楼、公寓 楼。基建办公楼、公寓楼为两栋单体设计完全一样的建筑，均为四层 钢筋混凝土框架结构，横向跨度 6m、7m，纵向跨距 8m，总长 56m， 进深 19m。单体建筑面积 4581 平方米，建筑基底面积 1080 平方米，地上四 层，建筑总高 15.3 米（室外地坪至屋面结构面高度）。首层层高 4.5 米，二至四层层高 3.5 米，建筑物最高点 20.0 米。三、编制依据为了确保安全生产、文明施工，依据 JGJ88-92 建筑部颁发的《龙 门架及井架物料提升机安全技术法律规范》等有关文件要求以及本工程施 工组织设计，编写本井架提升机安拆方案。四、井字架概况简介本工程采纳四绳单轨高速卷扬机架，卷扬机操作采纳人工控 制。井架截面尺寸 21mm x 21mm，标准节高度为 1.8m，载重量 10kg，计划高度:20.咪。五、架体的安装1、参加安装人员必须经过专业培训，熟悉本机主要性能、结构， 具备熟练的操作技能。2、安装人员应配备必要的安全保护设备，如安全帽、安全带等。3、安装过程中设专人指挥，安装人员在指定的岗位上工作，不 得擅自离开或随便调换岗位。4、升降机的基础。升降机基础采纳 C20 混凝土浇捣，浇捣混凝 土时，除了要保证地脚螺丝距离的尺寸外，还应保证地脚螺丝的垂直 度和露出基面 60〜80mm 等要求，同时必须平整，待混凝土达到强度 龄期方可安装钢井架。5、安装顺序：井字架的底盘的立杆构件-横杆构件-斜杆构件 -导轨-立杆构件（重复进行）-横梁-穿钢丝绳-装安全门-防 冲装置等。6、安装架体时，应先将架体与基础连接牢固，每安装 2 个标准 节（一般不大于 8m ）应实行临时支撑或临时缆风绳固定，并进行校 正，在确认稳定时，方可继续作业。7、安装井字架时，两边立柱应交替进行，每安装 2 节，除将 单肢柱进行临时固定外，尚应将两立柱横向连接成一体。8、架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严禁扩孔和开孔，更不得漏装或以铁丝代替。六、卷扬机的...
