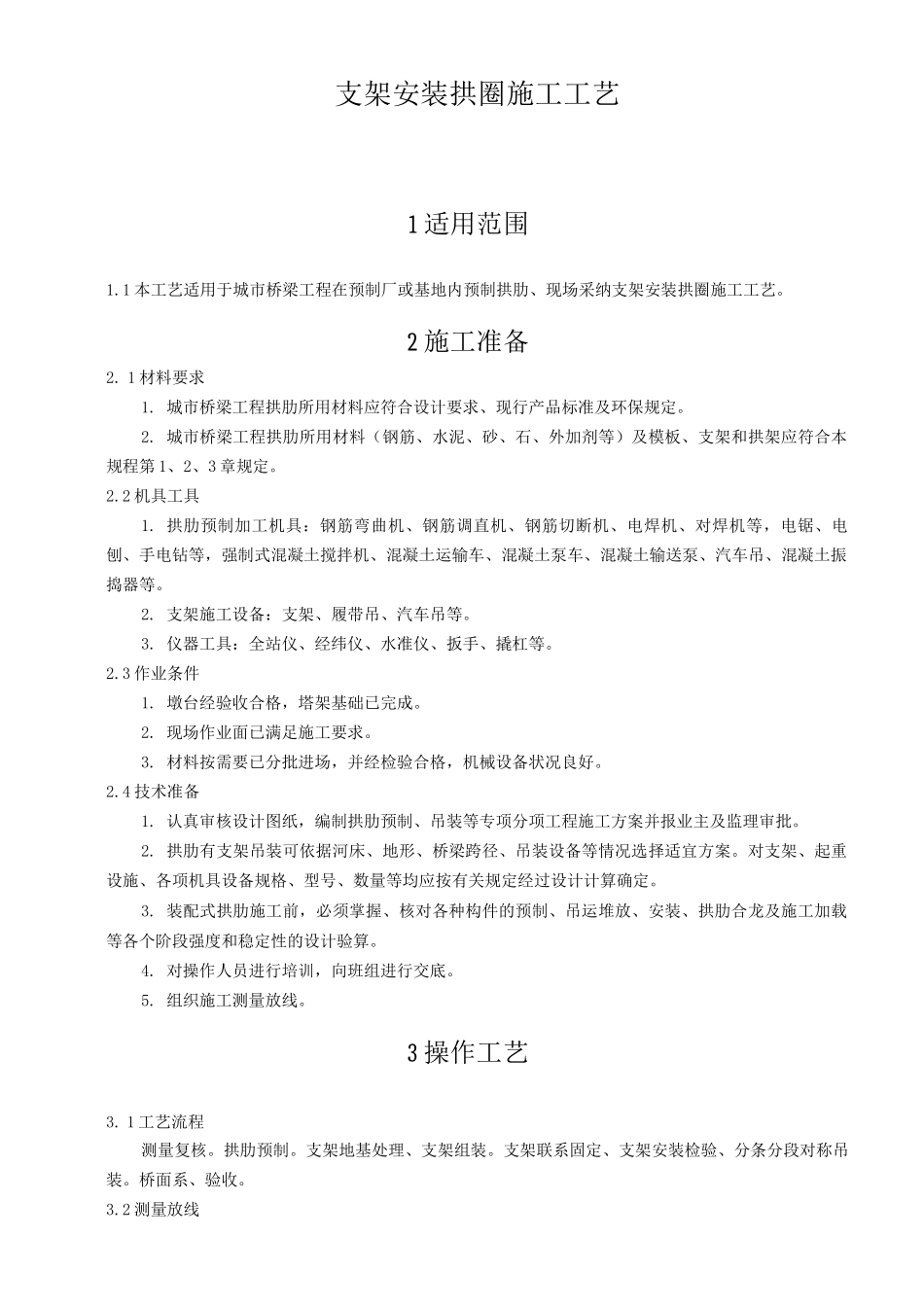

支架安装拱圈施工工艺VIP专享

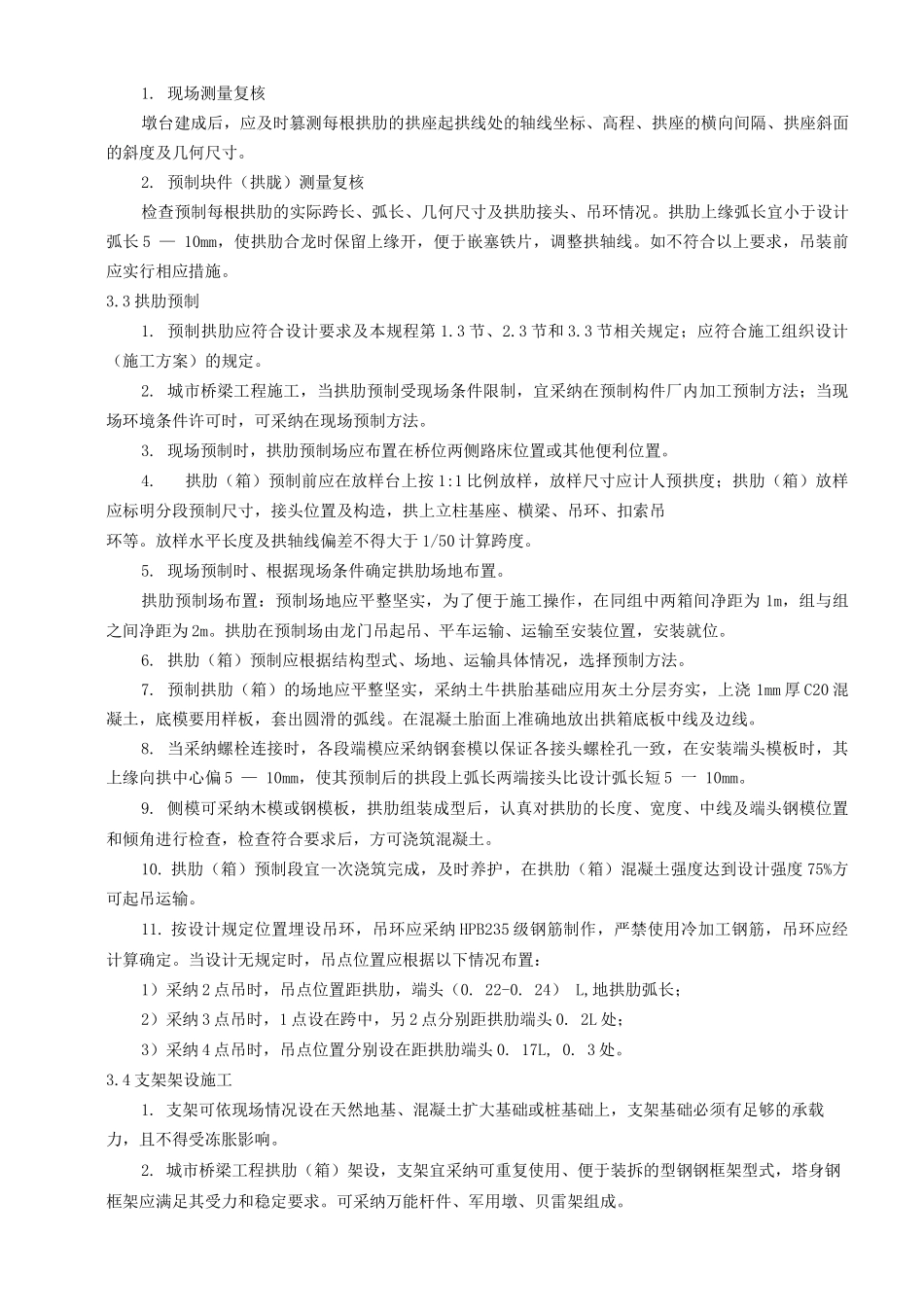

支架安装拱圈施工工艺1 适用范围1.1 本工艺适用于城市桥梁工程在预制厂或基地内预制拱肋、现场采纳支架安装拱圈施工工艺。2 施工准备2. 1 材料要求1. 城市桥梁工程拱肋所用材料应符合设计要求、现行产品标准及环保规定。2. 城市桥梁工程拱肋所用材料（钢筋、水泥、砂、石、外加剂等）及模板、支架和拱架应符合本规程第 1、2、3 章规定。2.2 机具工具1. 拱肋预制加工机具：钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、对焊机等，电锯、电刨、手电钻等，强制式混凝土搅拌机、混凝土运输车、混凝土泵车、混凝土输送泵、汽车吊、混凝土振捣器等。2. 支架施工设备：支架、履带吊、汽车吊等。3. 仪器工具：全站仪、经纬仪、水准仪、扳手、撬杠等。2.3 作业条件1. 墩台经验收合格，塔架基础已完成。2. 现场作业面已满足施工要求。3. 材料按需要已分批进场，并经检验合格，机械设备状况良好。2.4 技术准备1. 认真审核设计图纸，编制拱肋预制、吊装等专项分项工程施工方案并报业主及监理审批。2. 拱肋有支架吊装可依据河床、地形、桥梁跨径、吊装设备等情况选择适宜方案。对支架、起重设施、各项机具设备规格、型号、数量等均应按有关规定经过设计计算确定。3. 装配式拱肋施工前，必须掌握、核对各种构件的预制、吊运堆放、安装、拱肋合龙及施工加载等各个阶段强度和稳定性的设计验算。4. 对操作人员进行培训，向班组进行交底。5. 组织施工测量放线。3 操作工艺3. 1 工艺流程测量复核。拱肋预制。支架地基处理、支架组装。支架联系固定、支架安装检验、分条分段对称吊装。桥面系、验收。3.2 测量放线1. 现场测量复核墩台建成后，应及时篡测每根拱肋的拱座起拱线处的轴线坐标、高程、拱座的横向间隔、拱座斜面的斜度及几何尺寸。2. 预制块件（拱胧）测量复核检查预制每根拱肋的实际跨长、弧长、几何尺寸及拱肋接头、吊环情况。拱肋上缘弧长宜小于设计弧长 5 — 10mm，使拱肋合龙时保留上缘开，便于嵌塞铁片，调整拱轴线。如不符合以上要求，吊装前应实行相应措施。3.3 拱肋预制1. 预制拱肋应符合设计要求及本规程第 1.3 节、2.3 节和 3.3 节相关规定；应符合施工组织设计（施工方案）的规定。2. 城市桥梁工程施工，当拱肋预制受现场条件限制，宜采纳在预制构件厂内加工预制方法；当现场环境条件许可时，可采纳在现场预制方法。3. 现场预制时，拱肋预制场应布置在桥位两侧路床位置或其他便利位置。4.拱肋（箱）预...
