数字式微水测量仪使用说明书

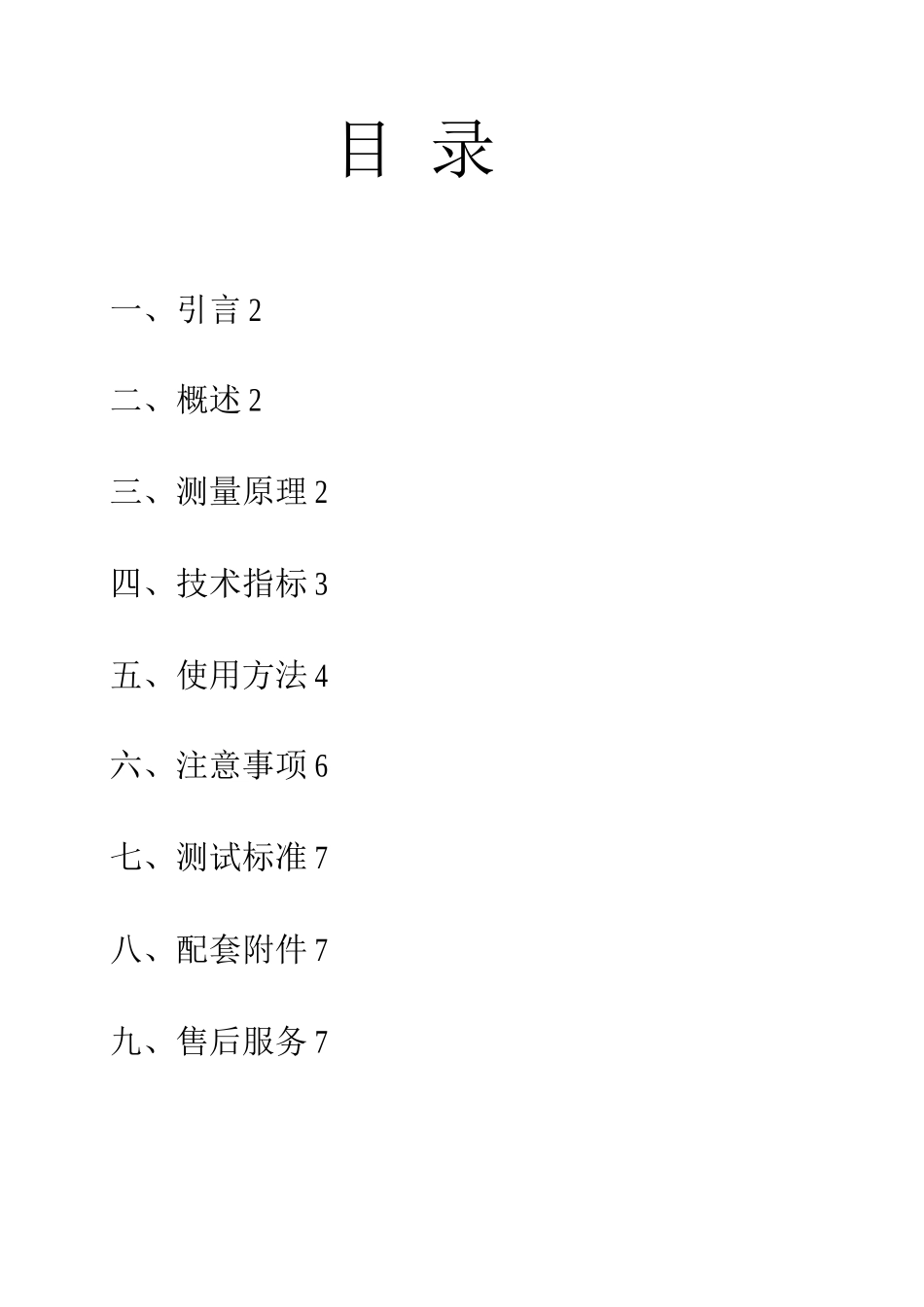

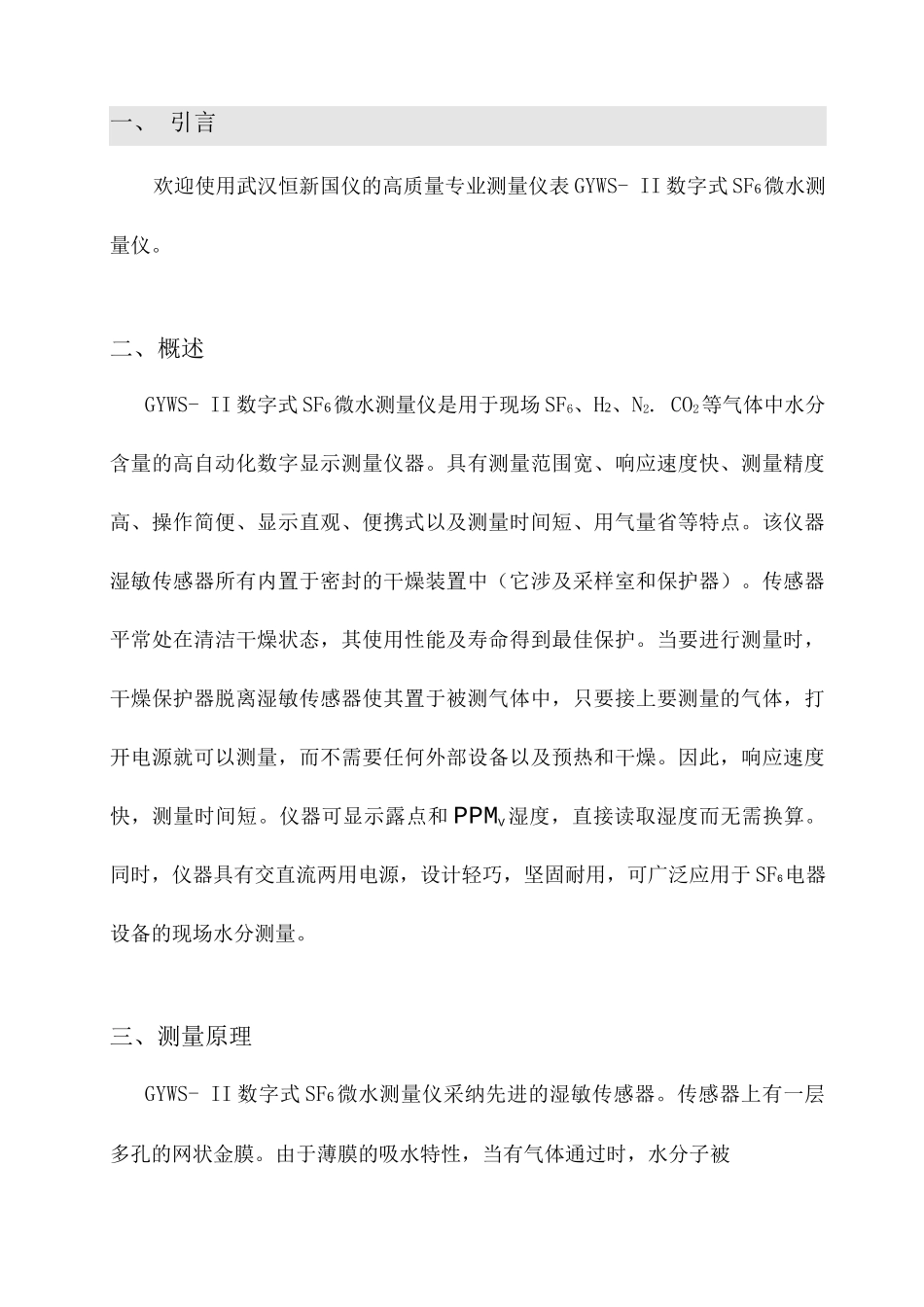

目 录一、引言 2二、概述 2三、测量原理 2四、技术指标 3五、使用方法 4六、注意事项 6七、测试标准 7八、配套附件 7九、售后服务 7一、 引言欢迎使用武汉恒新国仪的高质量专业测量仪表 GYWS- II 数字式 SF6微水测量仪。二、概述GYWS- II 数字式 SF6微水测量仪是用于现场 SF6、H2、N2. CO2等气体中水分含量的高自动化数字显示测量仪器。具有测量范围宽、响应速度快、测量精度高、操作简便、显示直观、便携式以及测量时间短、用气量省等特点。该仪器湿敏传感器所有内置于密封的干燥装置中（它涉及采样室和保护器）。传感器平常处在清洁干燥状态，其使用性能及寿命得到最佳保护。当要进行测量时，干燥保护器脱离湿敏传感器使其置于被测气体中，只要接上要测量的气体，打开电源就可以测量，而不需要任何外部设备以及预热和干燥。因此，响应速度快，测量时间短。仪器可显示露点和 PPMV 湿度，直接读取湿度而无需换算。同时，仪器具有交直流两用电源，设计轻巧，坚固耐用，可广泛应用于 SF6电器设备的现场水分测量。三、测量原理GYWS- II 数字式 SF6 微水测量仪采纳先进的湿敏传感器。传感器上有一层多孔的网状金膜。由于薄膜的吸水特性，当有气体通过时，水分子被吸取其中，导致电参数发生变化，测量该参数值即可得到被测气体的湿度。四、技术指标1.测量范围露点：-6OoC-OoC绝对湿度：10 - 60 PPMV仪器自动在露点和 PPMV之间切换，直接读出湿度。2.测量精度：±1.5。3.工作温度：-2C- 5C4.分辨率:0.10C5.反复性：±hC6.参数显示：露点、PPMV、温度。7.工作电源：沟通 220V 或直流 9V（2 号电池 6 节）8.仪器重量：7kg五、使用方法1.一方面、按下图方法把仪器连接好。如电器设备的放气阀门不好控制，可在电器设备与流量计之间加一个减压阀。2.拉起仪器的干燥保护器。3.打开仪器背面的“电源开关”，电源被接通，仪器面板“SOPPLY”灯亮。“电源开关”有三个位置，即“沟通”“直流”“关机”。当用电池做电源，电量局限性时，指示灯“BATT”亮。4.先把流量计阀门略微打大一点。然后缓慢打开 SF6电器设备的放气阀门，不要开太大，同时观测流量计的流量，以免气体压力过高将连接气管冲开。5.调节流量计阀门使流量稳定在 3L/h(5L/min)处。6.观测仪器的显示器，待 10-15 分钟记录数据，以免过多的浪费气体和时间。仪器显示器中，H 代表露点，P 代表 PPMV，C 代表被测气体温度。如查看被测气体温度，可按“UNI...
