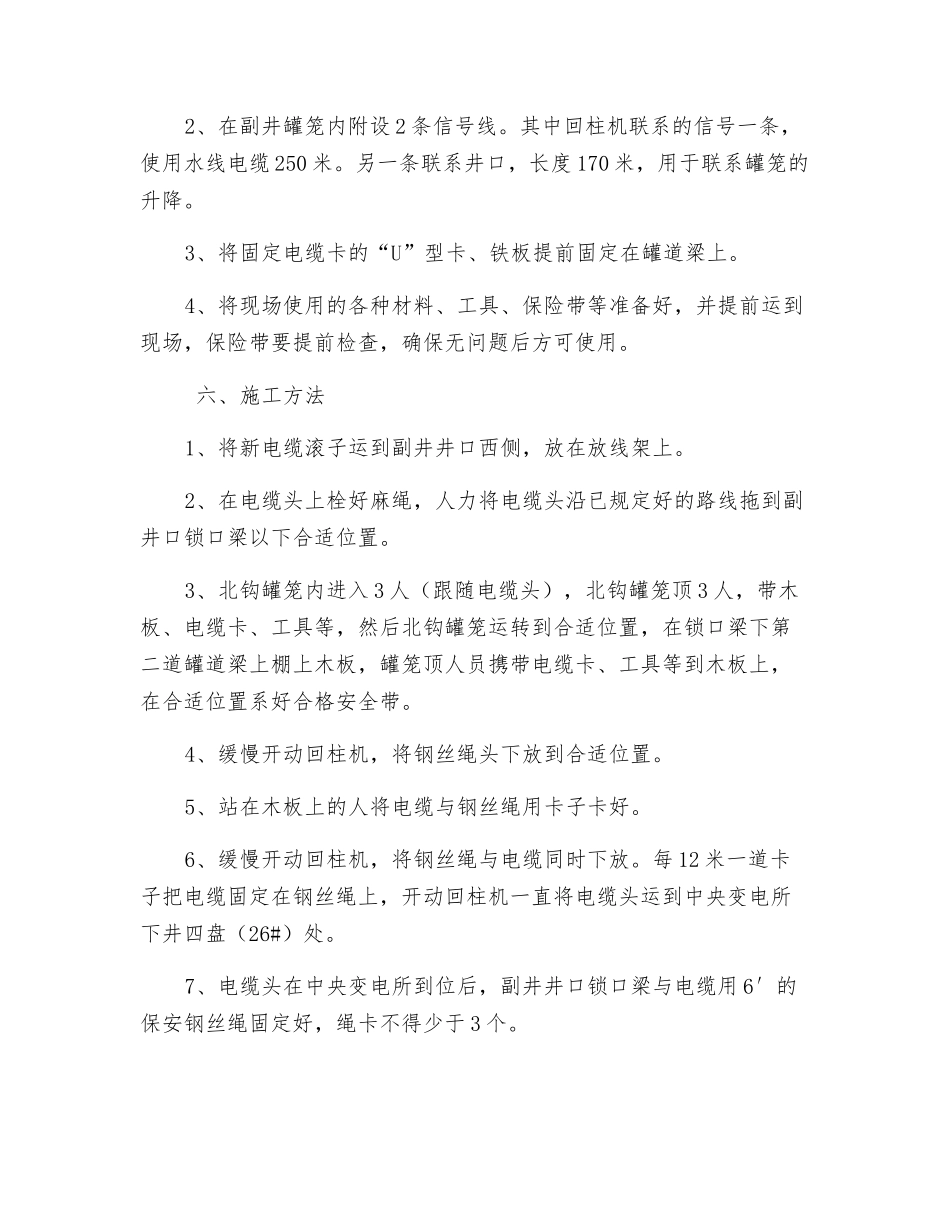

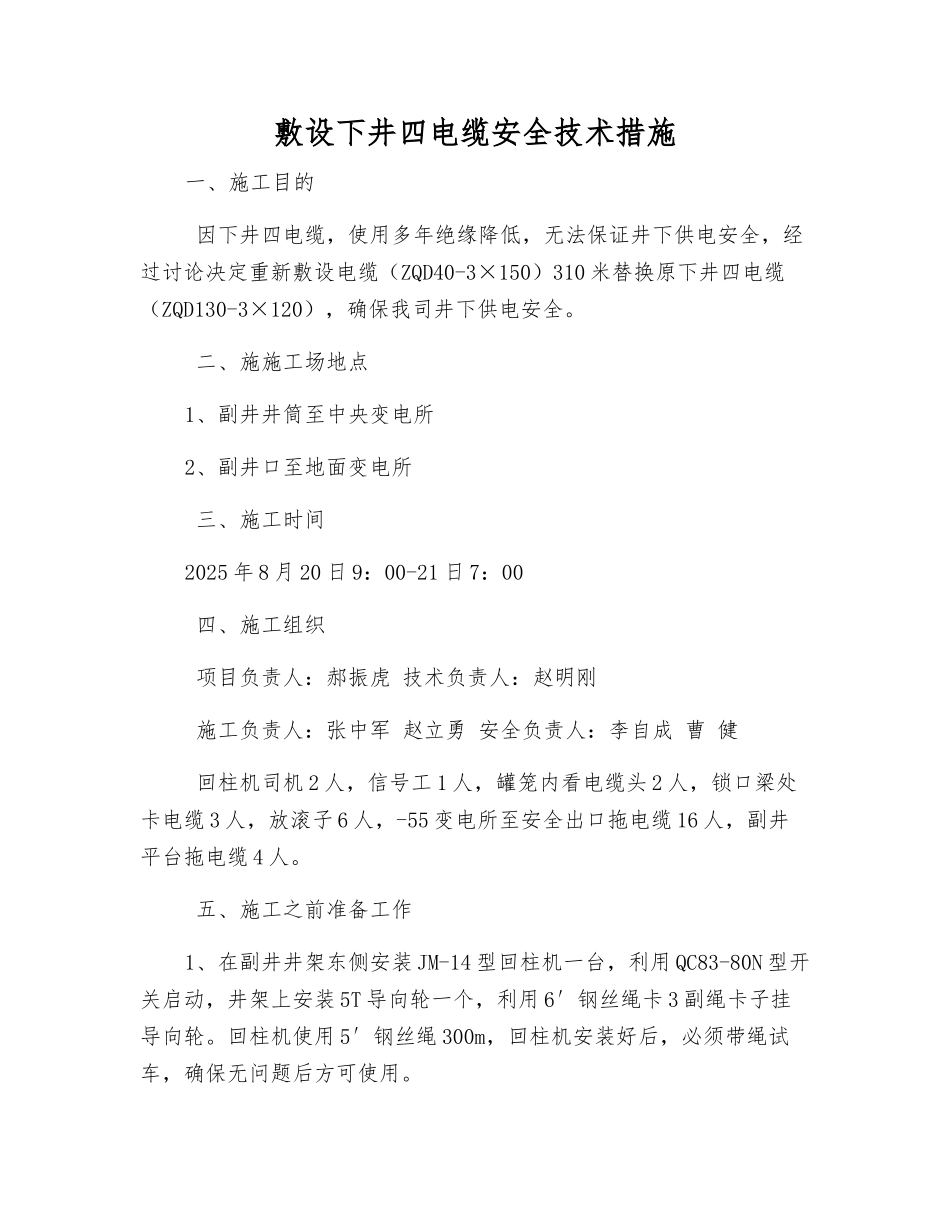

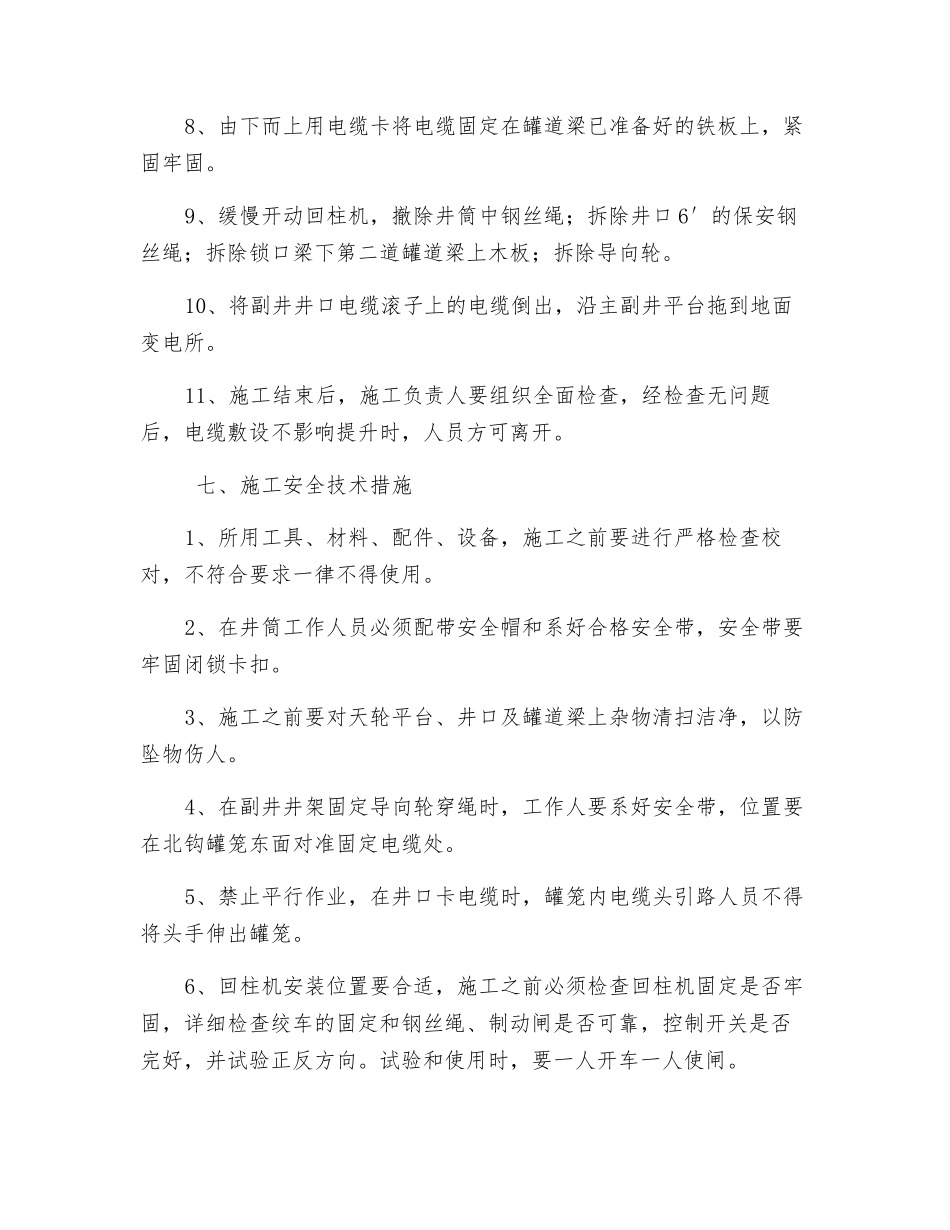

敷设下井四电缆安全技术措施一、施工目的 因下井四电缆，使用多年绝缘降低，无法保证井下供电安全，经过讨论决定重新敷设电缆（ZQD40-3×150）310 米替换原下井四电缆（ZQD130-3×120），确保我司井下供电安全。 二、施施工场地点1、副井井筒至中央变电所2、副井口至地面变电所 三、施工时间2025 年 8 月 20 日 9：00-21 日 7：00 四、施工组织 项目负责人：郝振虎 技术负责人：赵明刚 施工负责人：张中军 赵立勇 安全负责人：李自成 曹 健 回柱机司机 2 人，信号工 1 人，罐笼内看电缆头 2 人，锁口梁处卡电缆 3 人，放滚子 6 人，-55 变电所至安全出口拖电缆 16 人，副井平台拖电缆 4 人。 五、施工之前准备工作1、在副井井架东侧安装 JM-14 型回柱机一台，利用 QC83-80N 型开关启动，井架上安装 5T 导向轮一个，利用 6′钢丝绳卡 3 副绳卡子挂导向轮。回柱机使用 5′钢丝绳 300m，回柱机安装好后，必须带绳试车，确保无问题后方可使用。2、在副井罐笼内附设 2 条信号线。其中回柱机联系的信号一条，使用水线电缆 250 米。另一条联系井口，长度 170 米，用于联系罐笼的升降。3、将固定电缆卡的“U”型卡、铁板提前固定在罐道梁上。4、将现场使用的各种材料、工具、保险带等准备好，并提前运到现场，保险带要提前检查，确保无问题后方可使用。 六、施工方法1、将新电缆滚子运到副井井口西侧，放在放线架上。2、在电缆头上栓好麻绳，人力将电缆头沿已规定好的路线拖到副井口锁口梁以下合适位置。3、北钩罐笼内进入 3 人（跟随电缆头），北钩罐笼顶 3 人，带木板、电缆卡、工具等，然后北钩罐笼运转到合适位置，在锁口梁下第二道罐道梁上棚上木板，罐笼顶人员携带电缆卡、工具等到木板上，在合适位置系好合格安全带。4、缓慢开动回柱机，将钢丝绳头下放到合适位置。5、站在木板上的人将电缆与钢丝绳用卡子卡好。6、缓慢开动回柱机，将钢丝绳与电缆同时下放。每 12 米一道卡子把电缆固定在钢丝绳上，开动回柱机一直将电缆头运到中央变电所下井四盘（26#）处。7、电缆头在中央变电所到位后，副井井口锁口梁与电缆用 6′的保安钢丝绳固定好，绳卡不得少于 3 个。8、由下而上用电缆卡将电缆固定在罐道梁已准备好的铁板上，紧固牢固。9、缓慢开动回柱机，撤除井筒中钢丝绳；拆除井口 6′的保安钢丝绳；拆除锁口梁下第二道罐道梁上木板；拆除导向轮。10、将副井井口电缆滚子上的电缆倒...
