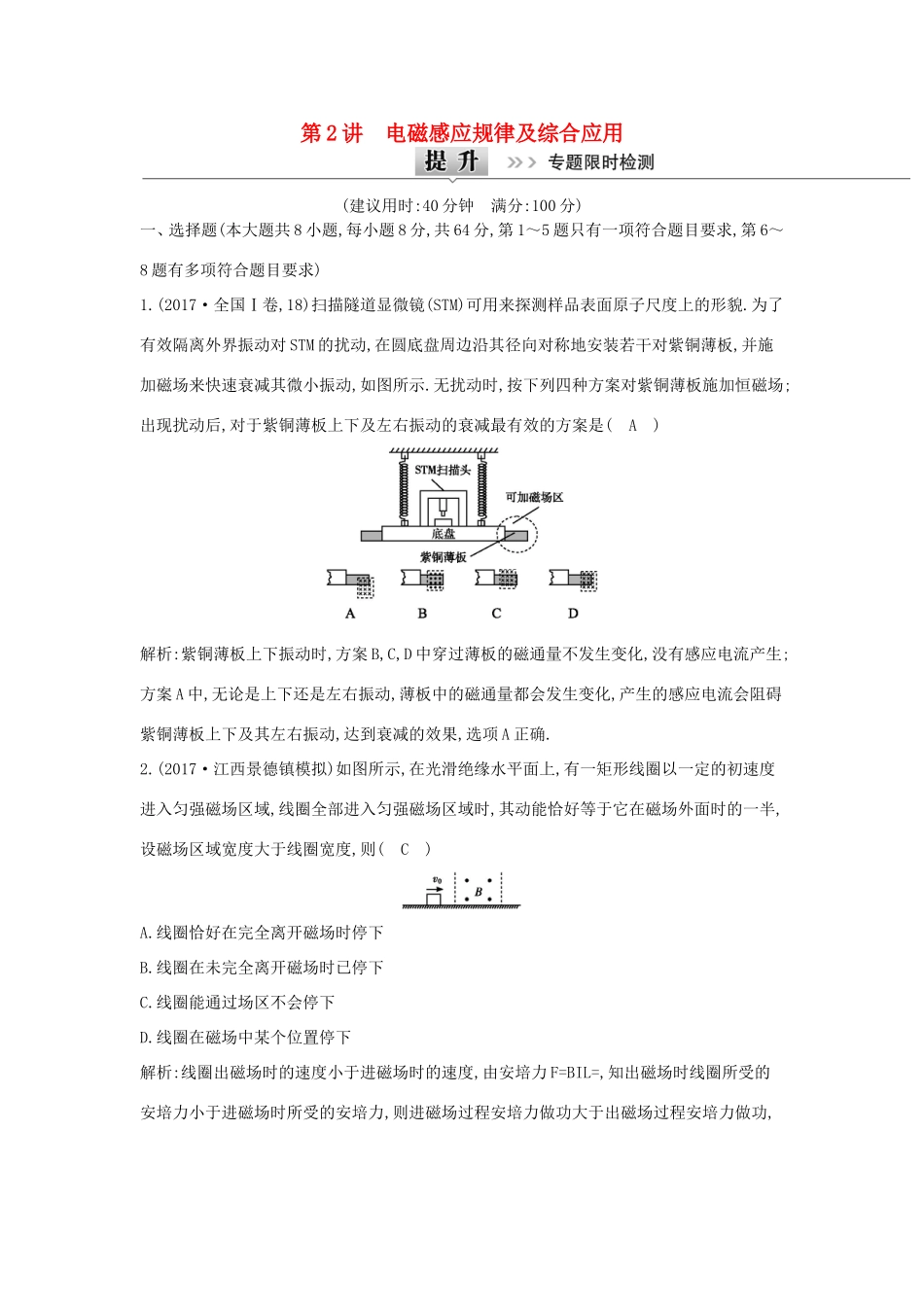

第2讲电磁感应规律及综合应用(建议用时:40分钟满分:100分)一、选择题(本大题共8小题,每小题8分,共64分,第1～5题只有一项符合题目要求,第6～8题有多项符合题目要求)1.(2017·全国Ⅰ卷,18)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌.为了有效隔离外界振动对STM的扰动,在圆底盘周边沿其径向对称地安装若干对紫铜薄板,并施加磁场来快速衰减其微小振动,如图所示.无扰动时,按下列四种方案对紫铜薄板施加恒磁场;出现扰动后,对于紫铜薄板上下及左右振动的衰减最有效的方案是(A)解析:紫铜薄板上下振动时,方案B,C,D中穿过薄板的磁通量不发生变化,没有感应电流产生;方案A中,无论是上下还是左右振动,薄板中的磁通量都会发生变化,产生的感应电流会阻碍紫铜薄板上下及其左右振动,达到衰减的效果,选项A正确.2.(2017·江西景德镇模拟)如图所示,在光滑绝缘水平面上,有一矩形线圈以一定的初速度进入匀强磁场区域,线圈全部进入匀强磁场区域时,其动能恰好等于它在磁场外面时的一半,设磁场区域宽度大于线圈宽度,则(C)A.线圈恰好在完全离开磁场时停下B.线圈在未完全离开磁场时已停下C.线圈能通过场区不会停下D.线圈在磁场中某个位置停下解析:线圈出磁场时的速度小于进磁场时的速度,由安培力F=BIL=,知出磁场时线圈所受的安培力小于进磁场时所受的安培力,则进磁场过程安培力做功大于出磁场过程安培力做功,而进磁场时其动能恰好等于它在磁场外面时的一半,由动能定理知出磁场后,线圈的动能不为零,不会停下来,故C正确,A,B,D错误.3.(2017·天津卷,3)如图所示,两根平行金属导轨置于水平面内,导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小,ab始终保持静止,下列说法正确的是(D)A.ab中的感应电流方向由b到aB.ab中的感应电流逐渐减小C.ab所受的安培力保持不变D.ab所受的静摩擦力逐渐减小解析:根据楞次定律,感应电流产生的磁场向下,再根据安培定则,可判断ab中感应电流方向从a到b,A错误;磁场变化是均匀的,根据法拉第电磁感应定律,感应电动势恒定不变,感应电流I恒定不变,B错误;安培力F=BIL,由于I,L不变,B减小,所以ab所受的安培力逐渐减小,根据力的平衡条件,静摩擦力逐渐减小,C错误,D正确.4.(2017·四川成都模拟)如图所示,水平面上固定着两根相距L且电阻不计的足够长的光滑金属导轨,导轨处于方向竖直向下、磁感应强度为B的匀强磁场中,铜棒a,b的长度均等于两导轨的间距、电阻均为R、质量均为m,铜棒平行地静止在导轨上且与导轨接触良好.现给铜棒a一个平行导轨向右的瞬时冲量I,关于此后的过程,下列说法正确的是(B)A.回路中的最大电流为B.铜棒b的最大加速度为C.铜棒b获得的最大速度为D.回路中产生的总焦耳热为解析:由题意知a获得冲量时速度最大,根据动量定理可得,a获得的速度va=,此后a在安培力作用下做减速运动,b在安培力作用下做加速运动,回路中产生的电动势E=BL(va-vb),可知a刚获得动量时回路中产生的感应电流最大,即Im==,故A错误;b所受最大安培力Fm=BImL=,根据牛顿第二定律知,b棒所产生的最大加速度am==,故B正确;由题意知,a棒做减速运动,b棒做加速运动,当a,b速度相等时,回路中没有感应电流,两棒同时向右匀速直线运动,根据动量守恒定律得,mva=2mv,a,b棒的共同速度v=,此速度亦为b棒的最大速度,故C错误;根据系统能量守恒可得,m=(m+m)v2+Q,则回路中产生的总焦耳热Q=,故D错误.5.(2017·湖南常德模拟)如图所示,有一个等腰三角形磁场区域,底边长为2L,高为L,左半边的磁场方向垂直纸面向外,右半边的磁场方向垂直纸面向里,磁感应强度大小均为B.边长为L、总电阻为R的正方形导线框abcd,从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域.取沿a→b→c→d→a方向的感应电流为正,取Im=,则表示线框中电流i随bc的位置坐标x变化的图像正确的是(C)解析:线框bc边在0～L过程中无感应电流,在L～2L过程中切割磁感线的有效长度线性增大,由右手定则判断感应电流沿a→b→c→d→a方向的正方向,由I=可知,感应电流大小逐渐增大;线框bc边在2L～3L过程中,ad边和bc边都有部分切割磁感线,等效切割的有效长度不变,产生的感应电流大小不变,方向为负方...
