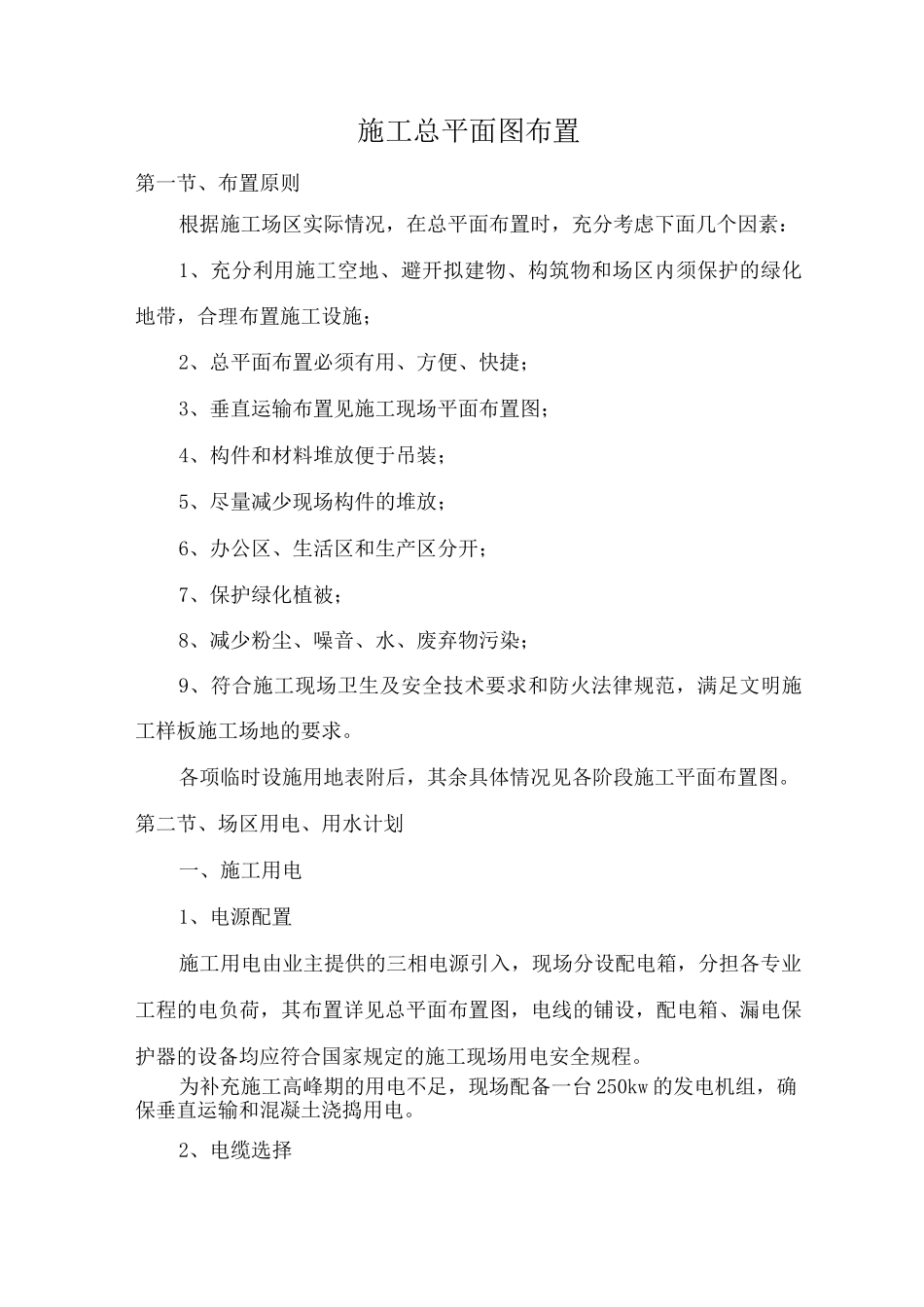

施工总平面图布置第一节、布置原则根据施工场区实际情况，在总平面布置时，充分考虑下面几个因素：1、充分利用施工空地、避开拟建物、构筑物和场区内须保护的绿化地带，合理布置施工设施；2、总平面布置必须有用、方便、快捷；3、垂直运输布置见施工现场平面布置图；4、构件和材料堆放便于吊装；5、尽量减少现场构件的堆放；6、办公区、生活区和生产区分开；7、保护绿化植被；8、减少粉尘、噪音、水、废弃物污染；9、符合施工现场卫生及安全技术要求和防火法律规范，满足文明施工样板施工场地的要求。各项临时设施用地表附后，其余具体情况见各阶段施工平面布置图。第二节、场区用电、用水计划一、施工用电1、电源配置施工用电由业主提供的三相电源引入，现场分设配电箱，分担各专业工程的电负荷，其布置详见总平面布置图，电线的铺设，配电箱、漏电保护器的设备均应符合国家规定的施工现场用电安全规程。为补充施工高峰期的用电不足，现场配备一台 250kw 的发电机组，确保垂直运输和混凝土浇捣用电。2、电缆选择根据施工现场用电容量计算，临时用电线路系统根据各种用电设备在施工现场的布置情况，采纳树干式与幅射式相结合的配电方式。地平面电缆敷设于电缆沟内，穿越道路时电缆外套钢管保护；楼层电缆沿电梯井壁设预理套管，干线支线电缆穿于管内，每层配一只分配电箱。干线截面选择：为了简化计算，粗略估量干线线路长度 16m；允许采纳铜线做380/220V 三相五线供电，干线电缆选用截面积为 250mm2 的 BXF 型铜芯橡皮绝缘电缆；照明线路室内采纳铜芯塑料护套线，室外采纳截面积为 10的 BXF 型铜芯橡皮级电缆。用电设备接零保护线采纳截面积大于 2.5mm2的 BVR 型铜芯聚氯乙烯级软线。3、安全用电本工程施工现场用电贯彻执行“安全第一，预防为主”的方针，确保在施工现场用电中的人身安全和设备安全，使施工现场供用电设施的设计、施工、运行及维护做到安全可靠。（1）分级配电箱、接线盒的位置选择要求：靠近电源，便于线路的引入和引出；保证不受雨水冲浸，不积水，地面排水坡度不小于 0.5%；避开易燃易爆危险地段。（2）埋设电缆线路的要求：埋设电缆线路的沟槽采纳砖砌，尺寸0.3 x0.8m，沟底铺砂 1 厚；在同一挡距内，一根导线的接头不得多于 1个，同一条线路在同一档距内接头不应超过 2 个；进入配电房的电缆沟或电缆管，在电缆敷设完成后将管封实。（3）接地保护大型机械设备的金属包壳实行可靠的接地保护；电器设备的...
