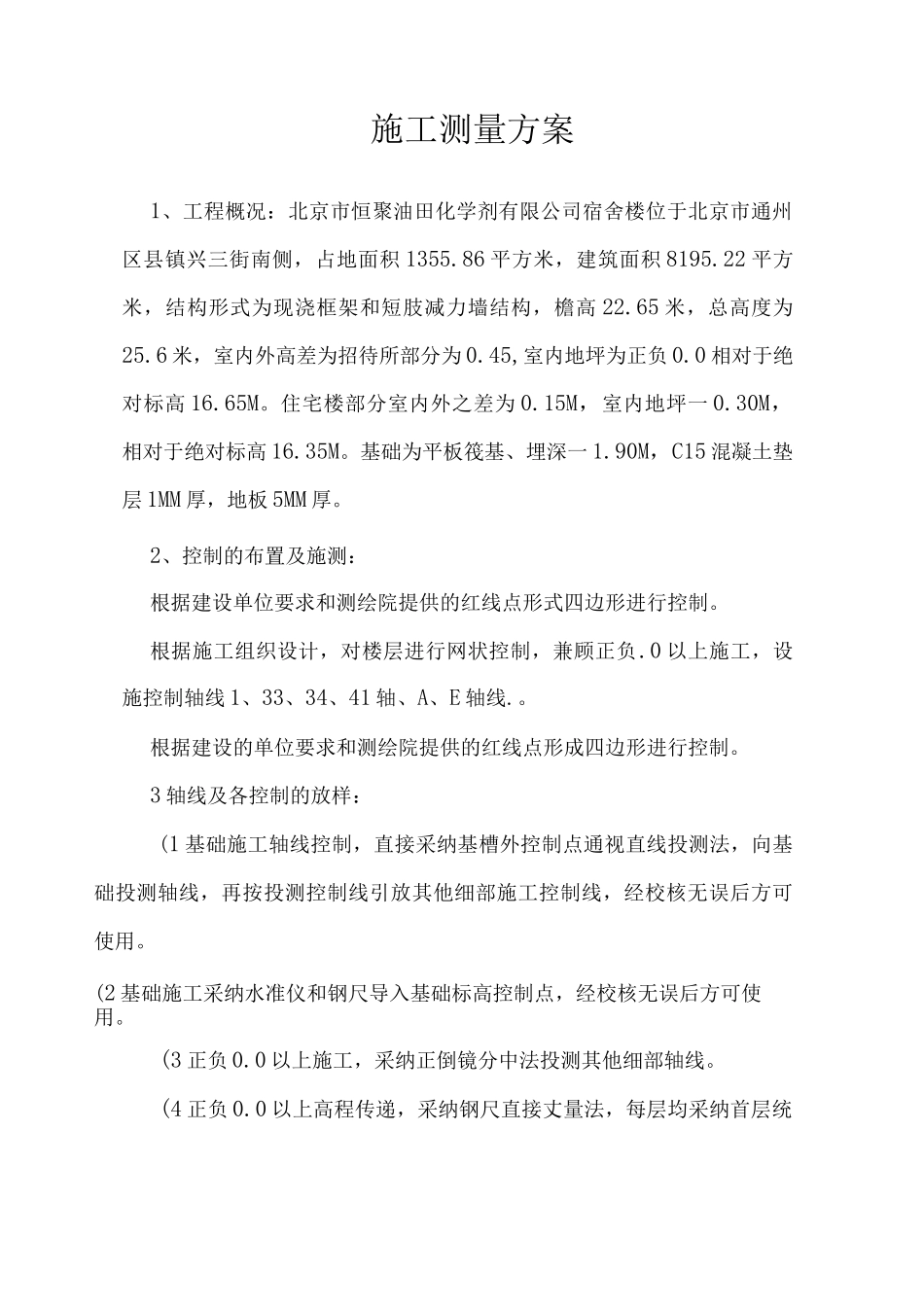

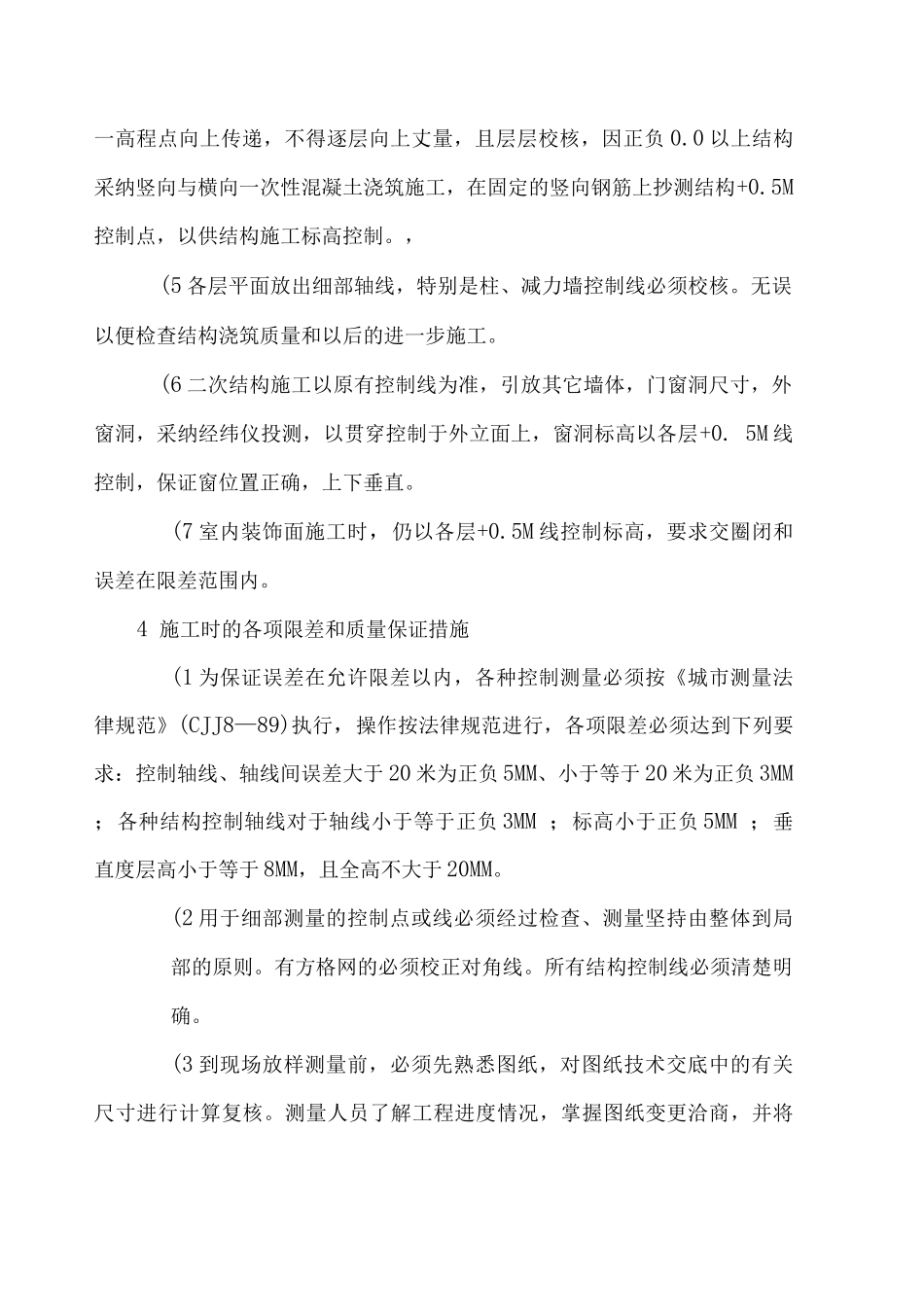

施工测量方案1、工程概况：北京市恒聚油田化学剂有限公司宿舍楼位于北京市通州区县镇兴三街南侧，占地面积 1355.86 平方米，建筑面积 8195.22 平方米，结构形式为现浇框架和短肢减力墙结构，檐高 22.65 米，总高度为25.6 米，室内外高差为招待所部分为 0.45,室内地坪为正负 0.0 相对于绝对标高 16.65M。住宅楼部分室内外之差为 0.15M，室内地坪一 0.30M，相对于绝对标高 16.35M。基础为平板筏基、埋深一 1.90M，C15 混凝土垫层 1MM 厚，地板 5MM 厚。2、控制的布置及施测：根据建设单位要求和测绘院提供的红线点形式四边形进行控制。根据施工组织设计，对楼层进行网状控制，兼顾正负.0 以上施工，设施控制轴线 1、33、34、41 轴、A、E 轴线.。根据建设的单位要求和测绘院提供的红线点形成四边形进行控制。3 轴线及各控制的放样：(1 基础施工轴线控制，直接采纳基槽外控制点通视直线投测法，向基础投测轴线，再按投测控制线引放其他细部施工控制线，经校核无误后方可使用。(2 基础施工采纳水准仪和钢尺导入基础标高控制点，经校核无误后方可使用。(3 正负 0.0 以上施工，采纳正倒镜分中法投测其他细部轴线。(4 正负 0.0 以上高程传递，采纳钢尺直接丈量法，每层均采纳首层统一高程点向上传递，不得逐层向上丈量，且层层校核，因正负 0.0 以上结构采纳竖向与横向一次性混凝土浇筑施工，在固定的竖向钢筋上抄测结构+0.5M控制点，以供结构施工标高控制。，(5 各层平面放出细部轴线，特别是柱、减力墙控制线必须校核。无误以便检查结构浇筑质量和以后的进一步施工。(6 二次结构施工以原有控制线为准，引放其它墙体，门窗洞尺寸，外窗洞，采纳经纬仪投测，以贯穿控制于外立面上，窗洞标高以各层+0. 5M 线控制，保证窗位置正确，上下垂直。(7 室内装饰面施工时，仍以各层+0.5M 线控制标高，要求交圈闭和误差在限差范围内。4 施工时的各项限差和质量保证措施(1 为保证误差在允许限差以内，各种控制测量必须按《城市测量法律规范》(CJJ8—89)执行，操作按法律规范进行，各项限差必须达到下列要求：控制轴线、轴线间误差大于 20 米为正负 5MM、小于等于 20 米为正负 3MM ；各种结构控制轴线对于轴线小于等于正负 3MM ；标高小于正负 5MM ；垂直度层高小于等于 8MM，且全高不大于 20MM。(2 用于细部测量的控制点或线必须经过检查、测量坚持由整体到局部的原则。有方格网的必须校正对角线。所有结构...
