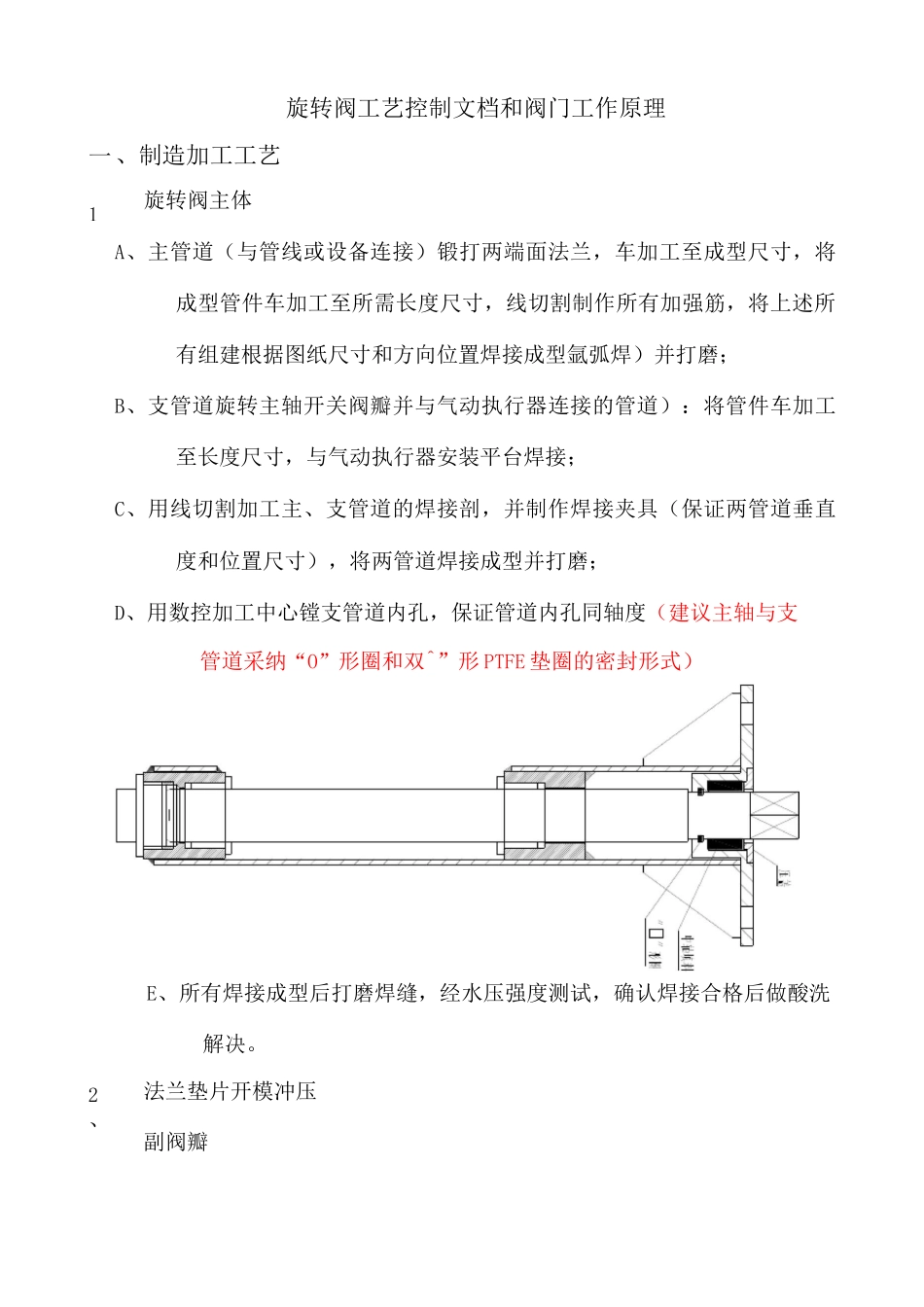

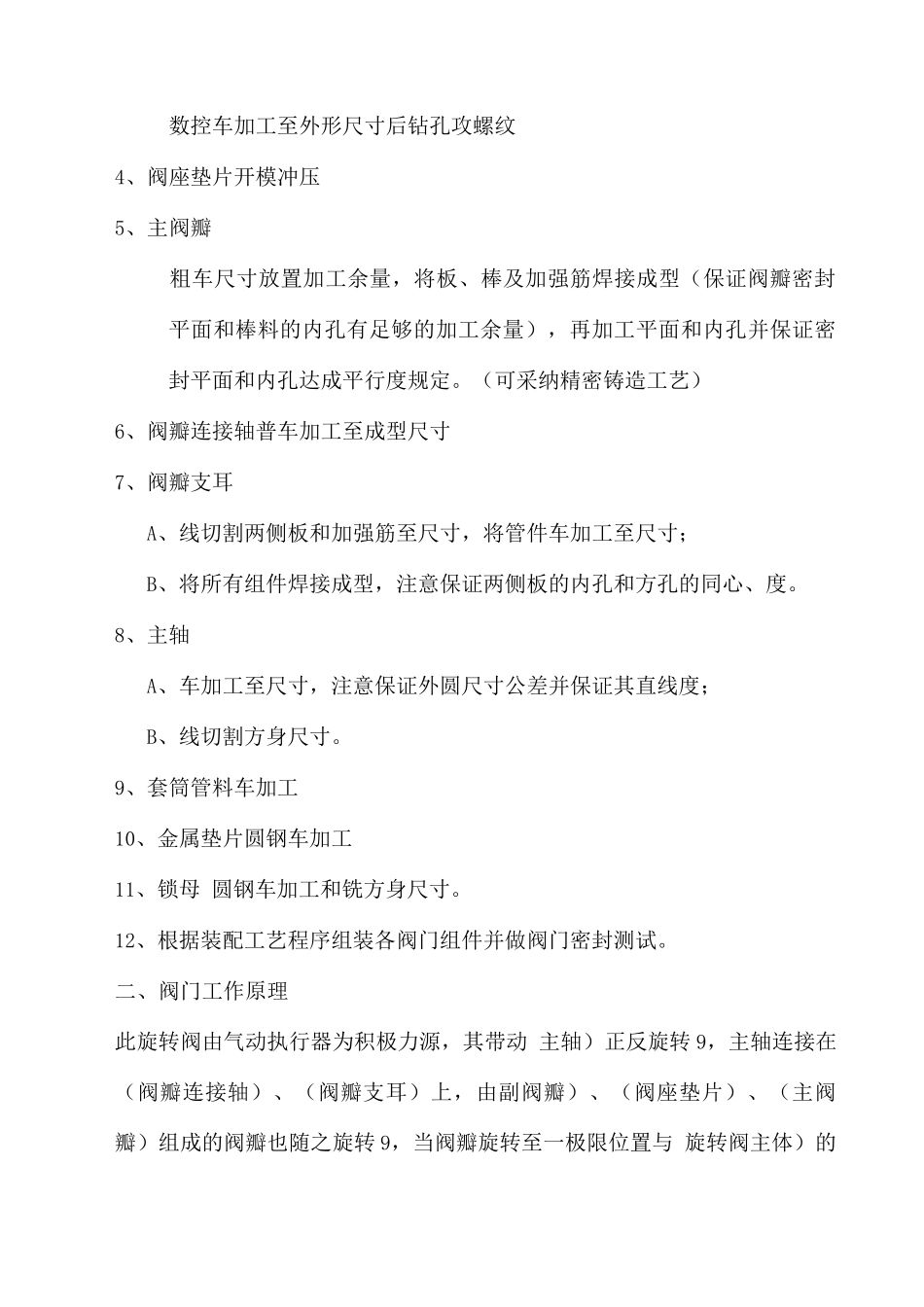

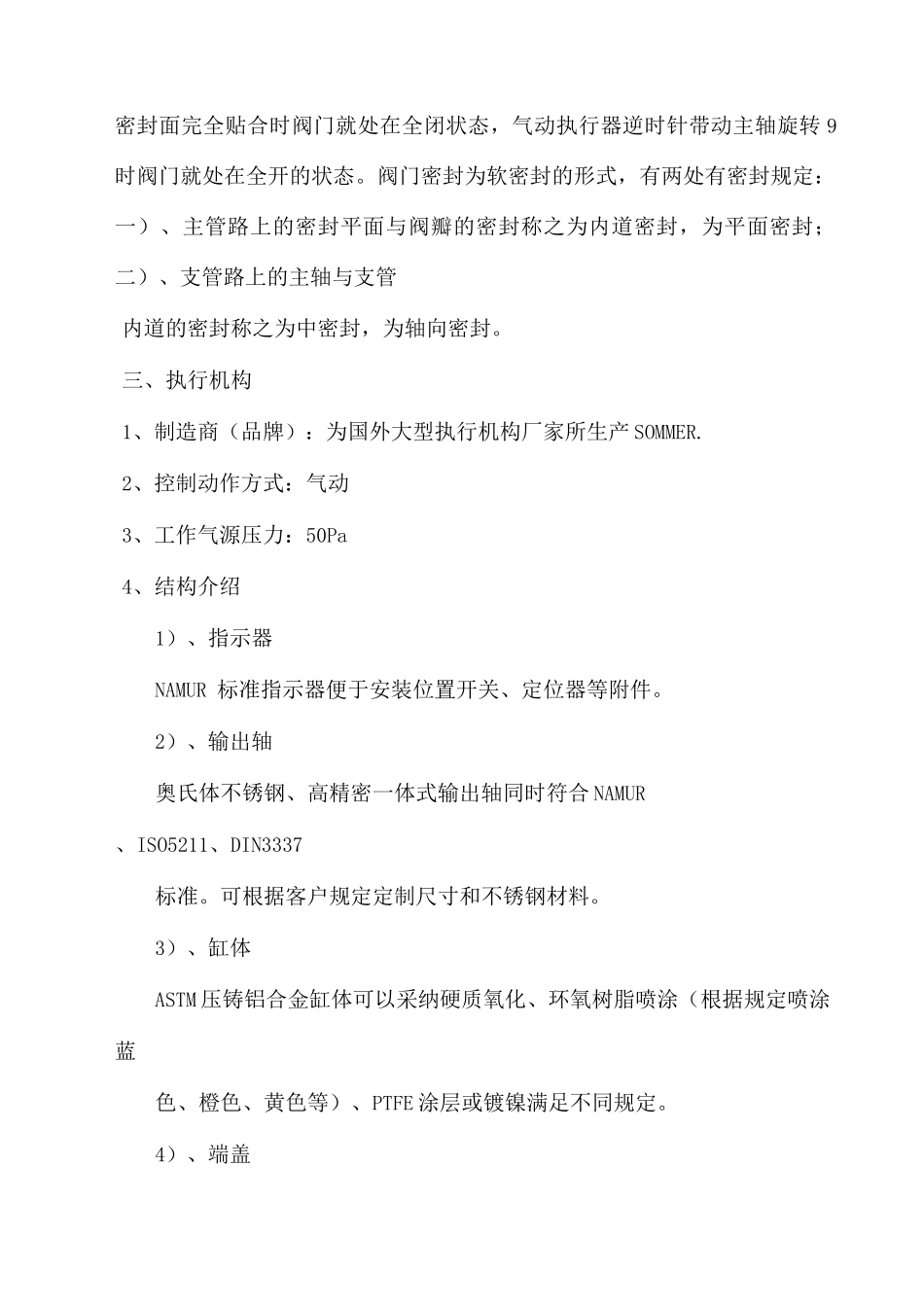

旋转阀工艺控制文档和阀门工作原理、制造加工工艺旋转阀主体A、主管道（与管线或设备连接）锻打两端面法兰，车加工至成型尺寸，将成型管件车加工至所需长度尺寸，线切割制作所有加强筋，将上述所有组建根据图纸尺寸和方向位置焊接成型氩弧焊）并打磨；B、支管道旋转主轴开关阀瓣并与气动执行器连接的管道）：将管件车加工至长度尺寸，与气动执行器安装平台焊接；C、用线切割加工主、支管道的焊接剖，并制作焊接夹具（保证两管道垂直度和位置尺寸），将两管道焊接成型并打磨；D、用数控加工中心镗支管道内孔，保证管道内孔同轴度（建议主轴与支E、所有焊接成型后打磨焊缝，经水压强度测试，确认焊接合格后做酸洗解决。法兰垫片开模冲压副阀瓣一12、管道采纳“O”形圈和双^”形 PTFE 垫圈的密封形式）数控车加工至外形尺寸后钻孔攻螺纹4、阀座垫片开模冲压5、主阀瓣粗车尺寸放置加工余量，将板、棒及加强筋焊接成型（保证阀瓣密封平面和棒料的内孔有足够的加工余量），再加工平面和内孔并保证密封平面和内孔达成平行度规定。（可采纳精密铸造工艺）6、阀瓣连接轴普车加工至成型尺寸7、阀瓣支耳A、线切割两侧板和加强筋至尺寸，将管件车加工至尺寸；B、将所有组件焊接成型，注意保证两侧板的内孔和方孔的同心、度。8、主轴A、车加工至尺寸，注意保证外圆尺寸公差并保证其直线度；B、线切割方身尺寸。9、套筒管料车加工10、金属垫片圆钢车加工11、锁母 圆钢车加工和铣方身尺寸。12、根据装配工艺程序组装各阀门组件并做阀门密封测试。二、阀门工作原理此旋转阀由气动执行器为积极力源，其带动 主轴）正反旋转 9，主轴连接在（阀瓣连接轴）、（阀瓣支耳）上，由副阀瓣）、（阀座垫片）、（主阀瓣）组成的阀瓣也随之旋转 9，当阀瓣旋转至一极限位置与 旋转阀主体）的密封面完全贴合时阀门就处在全闭状态，气动执行器逆时针带动主轴旋转 9时阀门就处在全开的状态。阀门密封为软密封的形式，有两处有密封规定：一）、主管路上的密封平面与阀瓣的密封称之为内道密封，为平面密封；二）、支管路上的主轴与支管内道的密封称之为中密封，为轴向密封。三、执行机构1、制造商（品牌）：为国外大型执行机构厂家所生产 SOMMER.2、控制动作方式：气动3、工作气源压力：50Pa4、结构介绍1）、指示器NAMUR 标准指示器便于安装位置开关、定位器等附件。2）、输出轴奥氏体不锈钢、高精密一体式输出轴同时符合 NAMUR 、ISO5211、DIN3337标准。可根据客户规定定...
