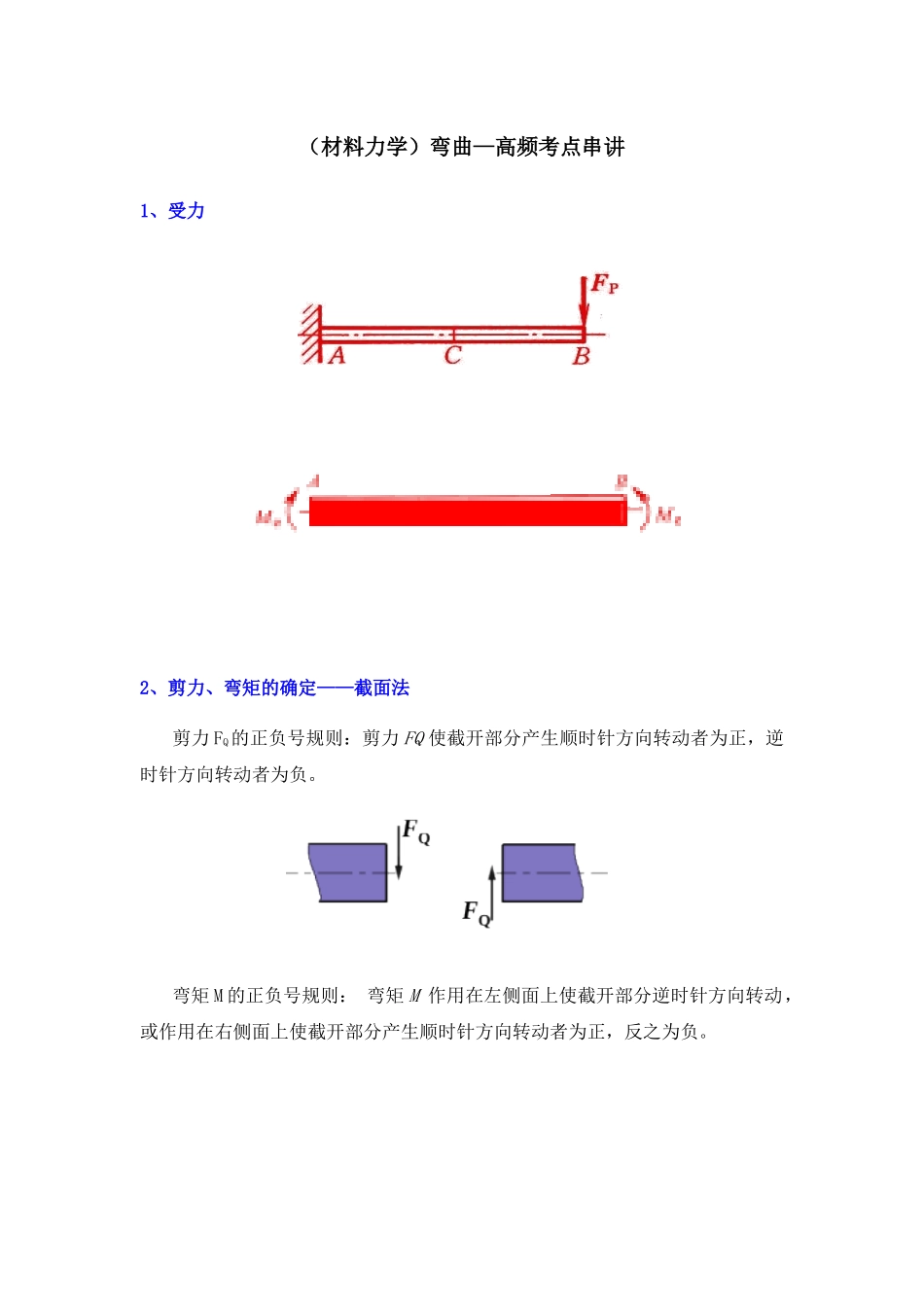

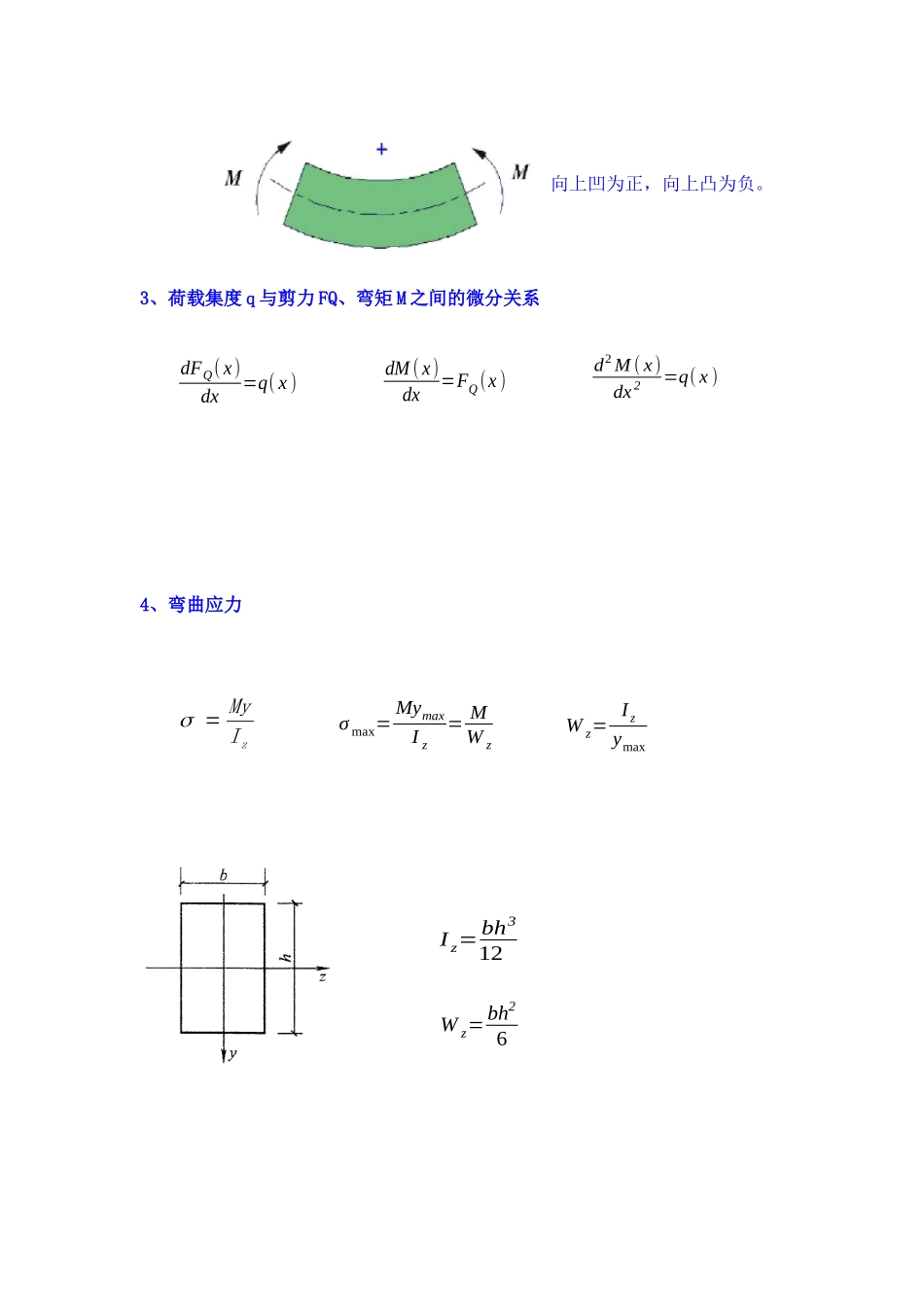

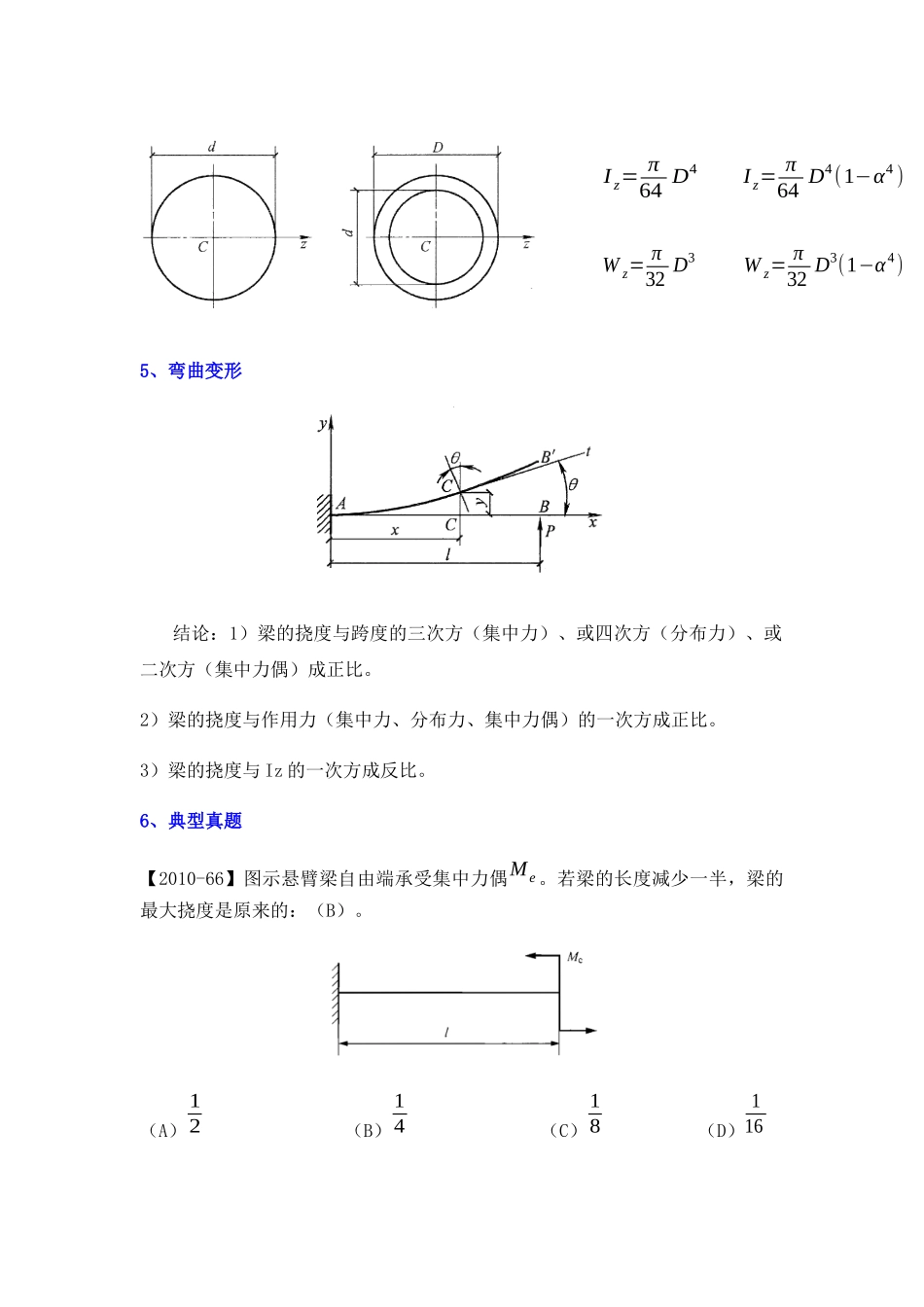

(材料力学)弯曲—高频考点串讲1、受力2、剪力、弯矩的确定——截面法剪力FQ的正负号规则:剪力FQ使截开部分产生顺时针方向转动者为正,逆时针方向转动者为负。弯矩M的正负号规则:弯矩M作用在左侧面上使截开部分逆时针方向转动,或作用在右侧面上使截开部分产生顺时针方向转动者为正,反之为负。3、荷载集度q与剪力FQ、弯矩M之间的微分关系4、弯曲应力zIMy向上凹为正,向上凸为负。dM(x)dx=FQ(x)d2M(x)dx2=q(x)dFQ(x)dx=q(x)σmax=MymaxIz=MWzWz=IzymaxWz=bh26Iz=bh3125、弯曲变形结论:1)梁的挠度与跨度的三次方(集中力)、或四次方(分布力)、或二次方(集中力偶)成正比。2)梁的挠度与作用力(集中力、分布力、集中力偶)的一次方成正比。3)梁的挠度与Iz的一次方成反比。6、典型真题【2010-66】图示悬臂梁自由端承受集中力偶Me。若梁的长度减少一半,梁的最大挠度是原来的:(B)。(A)12(B)14(C)18(D)116Wz=π32D3(1−α4)Iz=π64D4(1−α4)Wz=π32D3Iz=π64D4【2011-66】矩形截面简支梁梁中点承受集中力F。若h=2b,分别采用图(a)和图(b)两种方式放置,图(a)梁的最大挠度是图(b)梁的:(C)。(A)0.5倍(B)2倍(C)4倍(D)8倍【2012-65】梁ABC的弯矩图如图示,根据梁的弯矩图,可以断定该梁受力:()。(A)无外载荷(B)只有集中力偶(C)只有集中力(D)有集中力和集中力偶欲知注册工程师考试(公共基础)更多更专业的学习内容,请关注微信公众号“张工注册工程师基础类——zhanggongjichu。
