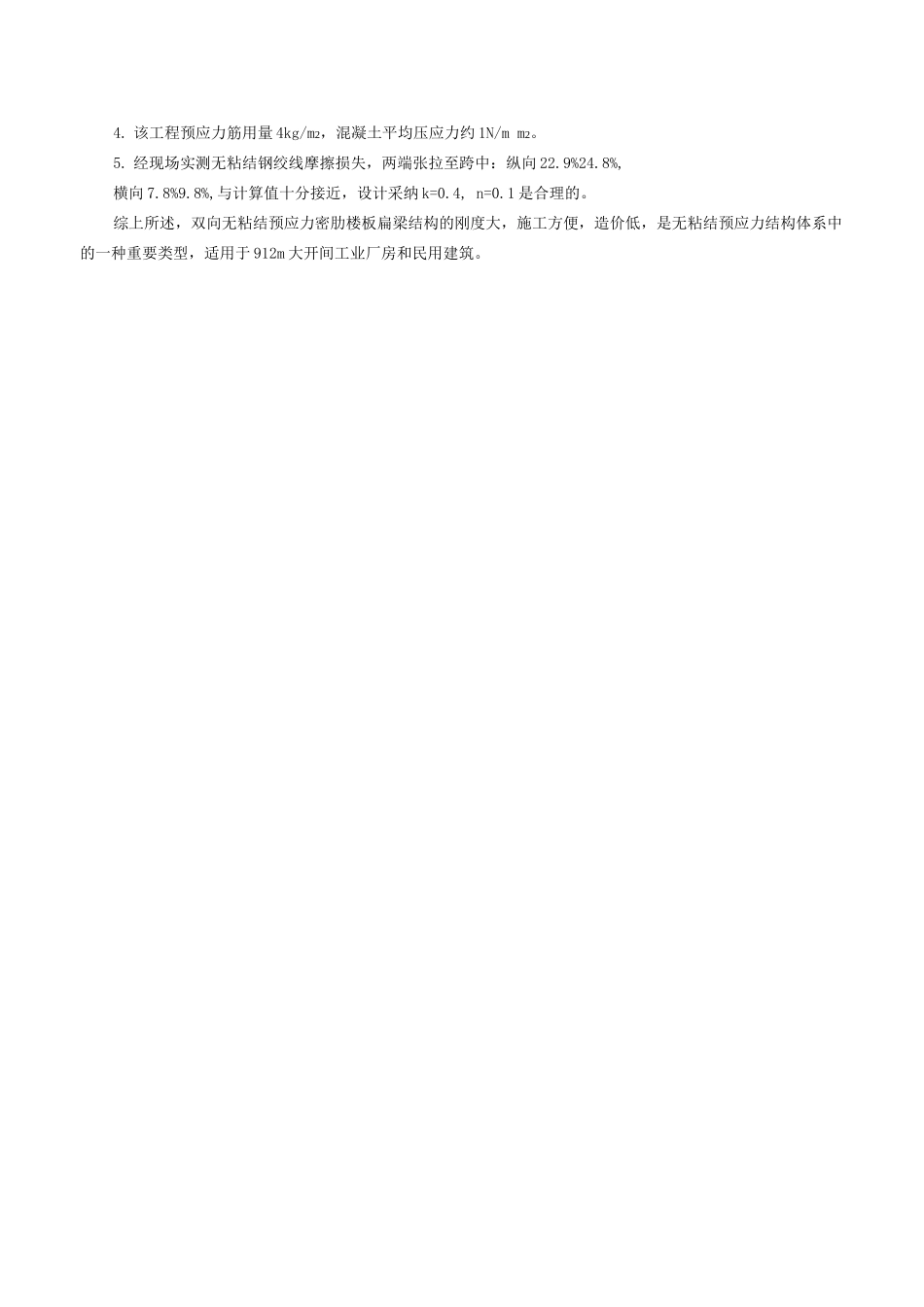

无粘结预应力混凝土密肋楼板扁梁施工_第2页
2/2
无粘结预应力混凝土密肋楼板扁梁施工江苏溧阳昆仑开发区工业厂房主厂房共 5 层,全长 72.6m,宽 27.6m,柱网尺寸 9m x7.5m,柱截面 650mmx 650mm。层高:底层 4.97m,标准层 4m,顶层 5m。横向三跨,每跨 9m,纵向 10 跨,不设施工缝,采纳双向无粘结预应力混凝土密肋楼板扁梁结构。第一章模板与支撑根据大柱网密肋楼盖体系的特点,采纳定型塑料模壳和钢木组合的排架支撑体系。塑料模壳尺寸为1.5mx1.5m,支承在钢木组合的扁梁底模上,通过排架支撑,把荷载传递给地基或下层楼盖。梁模的起拱为1.5%。。肋梁模板根据不同部位构造加以组合:排架支撑方向由 125mm x1mm 楞木和 50x5 角钢作为模壳支承点,楞木和角钢间用① 1 螺栓连接,另一方向直接用与塑料模壳等长的 75x5 及 50x5 角钢安装在塑料模壳上。由于该工程不设施工缝,采纳分段支模,混凝土沿支模方向逆向浇捣,以免模板体系产生累积侧移。张拉前支撑不得松动。模壳和支撑分两个阶段拆除,具体步骤为:1. 混凝土强度达设计强度的 50%时,可先拆除塑料模壳。2. 待该层混凝土强度达设计强度 80%方可张拉;预应力筋张拉后即可拆除梁底模及梁板支撑,拆除支撑必须对称进行。3. 上层密肋楼板混凝土浇筑前,下层应进行再支撑。第二章预应力施工双向配置的无粘结预应力筋,其两个方向曲线矢高不同,为做到相互穿插铺放有序,编制了铺筋顺序图。铺筋时要尽量保证每一梁板受力主筋的有效高度,低位的筋先铺。预应力筋曲线最高、最低及反弯点等处用支撑(马凳等)设置标高控制点,其他部位则每 1.0m 设一支撑点。曲线竖向偏差:板内± 5mm,梁内±l0mm。两端承压铁板应用钉子或螺栓固定在模板上或与非预应力筋焊牢;螺旋筋安装时应与预应力筋轴线一致,紧靠铁板并焊牢。预应力筋铺放时要与各种水电管线安装密切配合,以免预应力筋位置被其抬高或压低。预应力筋应铺放在管线下部,以免管线因预应力筋张拉而弯曲或被混凝土压碎。该工程采纳逐层张拉逐层挠捣混凝土楼板的顺序。张拉控制应力%on=0.7 1570=1099N/mm 2,每根预应力筋张拉力为 158kN(超张 3% acon)。由于结构刚度大,混凝土压缩小,故所有预应力筋按顺序依次两端张拉,即一端张拉,另一端补足。由于张拉用千斤顶缸体行程有限,该工程需多次测量缸体,易产生累积误差。后改为测量无粘结筋张拉前后在结构外的外露长度来推算伸长值的方法,其结果均在±10%5%的允许范围内。第三章结语1. 双向无粘结预应力密...
