110kV降压变电所电气设计和实现VIP免费

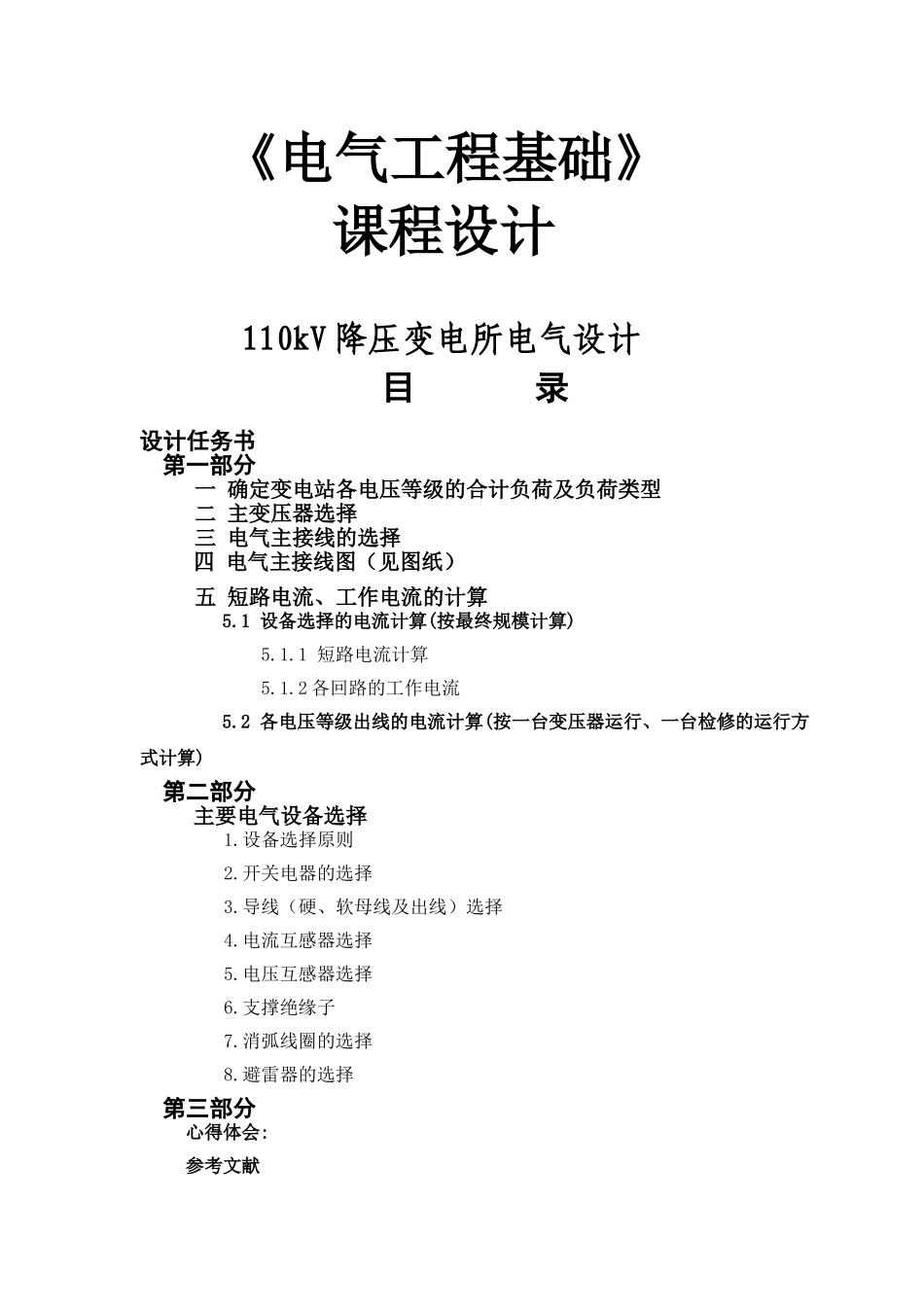

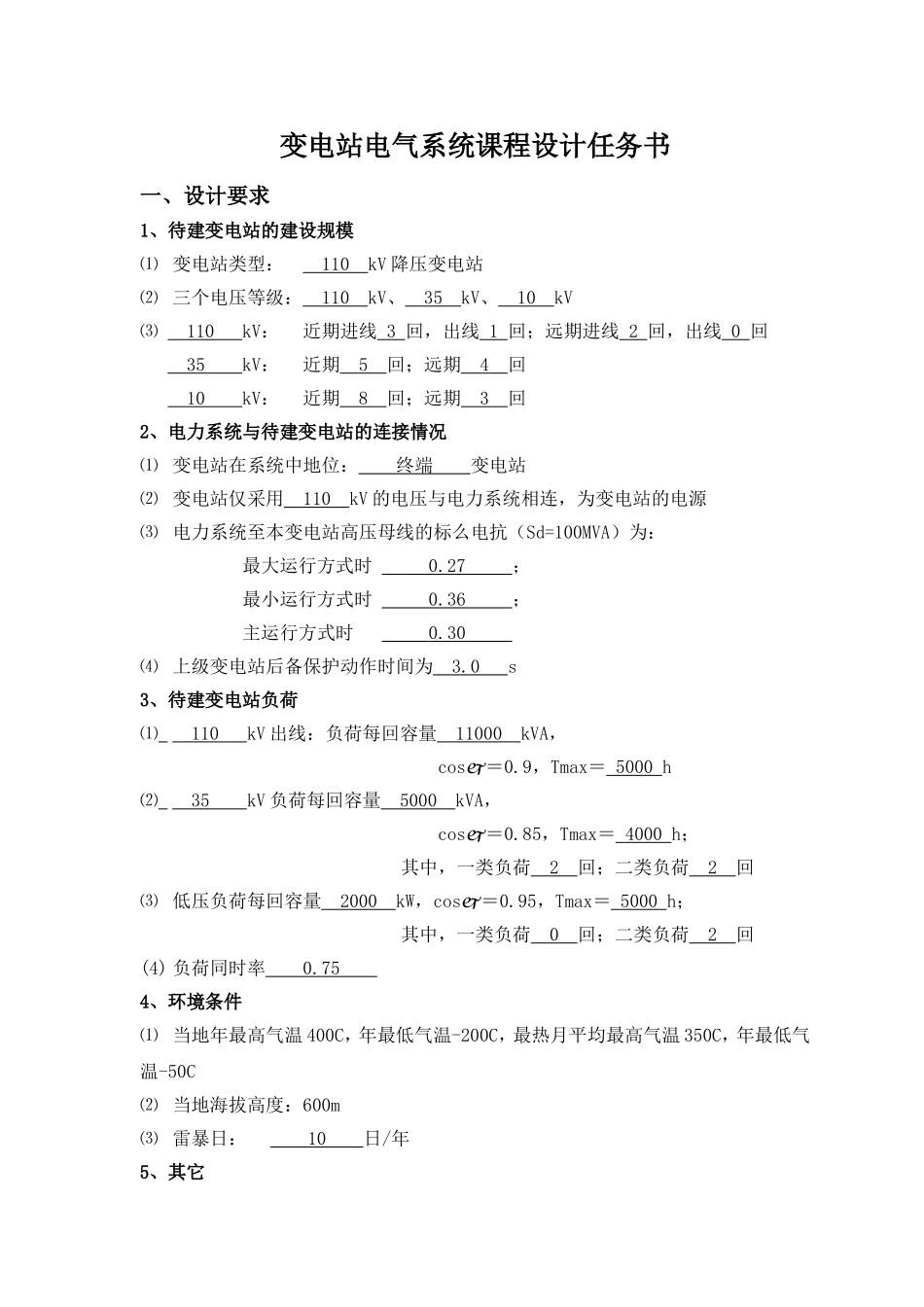

《电气工程基础》课程设计110kV降压变电所电气设计目录设计任务书第一部分一确定变电站各电压等级的合计负荷及负荷类型二主变压器选择三电气主接线的选择四电气主接线图（见图纸）五短路电流、工作电流的计算5.1设备选择的电流计算(按最终规模计算)5.1.1短路电流计算5.1.2各回路的工作电流5.2各电压等级出线的电流计算(按一台变压器运行、一台检修的运行方式计算)第二部分主要电气设备选择1.设备选择原则2.开关电器的选择3.导线（硬、软母线及出线）选择4.电流互感器选择5.电压互感器选择6.支撑绝缘子7.消弧线圈的选择8.避雷器的选择第三部分心得体会:参考文献变电站电气系统课程设计任务书一、设计要求1、待建变电站的建设规模⑴变电站类型：110kV降压变电站⑵三个电压等级：110kV、35kV、10kV⑶110kV：近期进线3回，出线1回；远期进线2回，出线0回35kV：近期5回；远期4回10kV：近期8回；远期3回2、电力系统与待建变电站的连接情况⑴变电站在系统中地位：终端变电站⑵变电站仅采用110kV的电压与电力系统相连，为变电站的电源⑶电力系统至本变电站高压母线的标么电抗（Sd=100MVA）为：最大运行方式时0.27；最小运行方式时0.36；主运行方式时0.30⑷上级变电站后备保护动作时间为3.0s3、待建变电站负荷⑴110kV出线：负荷每回容量11000kVA，cos＝0.9，Tmax＝5000h⑵35kV负荷每回容量5000kVA，cos＝0.85，Tmax＝4000h；其中，一类负荷2回；二类负荷2回⑶低压负荷每回容量2000kW，cos＝0.95，Tmax＝5000h；其中，一类负荷0回；二类负荷2回(4)负荷同时率0.754、环境条件⑴当地年最高气温400C，年最低气温-200C，最热月平均最高气温350C，年最低气温-50C⑵当地海拔高度：600m⑶雷暴日：10日/年5、其它⑴变电站地理位置：城郊，距城区约6m⑵变电站供电范围：110kV线路：最长100km，最短50km；35kV线路：最长60km，最短20km；10kV低压馈线：最长30km，最短10km；第一部分一、确定变电站各电压等级的合计负荷及负荷类型1、各电压等级的合计负荷和符合类型一期工程：1回110kV出线，合计负荷11000kVA5回35kV出线，合计负荷25000kVA8回10kV出线，合计负荷16000kW二期工程4回35kV出线，合计负荷20000kVA3回10kV出线，合计负荷6000kW35kV侧的总负荷：10kV侧的总负荷：110kV的负荷不经过站内变压器，故经过变压器合计负荷其中一期负荷为:二、主变压器选择根据《电力工程电气设计手册》的要求，并结合本变电所的具体情况和可靠性的要求，选用两台同型号的无励磁调压三绕组自耦变压器。变压器的最大负荷为Pm=Ko∑P，对具有两台主变的变电所，其中一台主变的容量应大于等于70%的全部负荷或全部重要负荷。两者中取最大值作为确定主变的容量依据。考虑到变压器每天的负荷不是均衡的，计及欠负荷期间节省的使用寿命，可用于在过负荷期间中消耗，故可选较小容量的主变作过负荷能力计算，以节省主变投资。最小的主变容量为cosPm7.0Se拟选用两台SFSL－31500/110型三相绕组变压器，其容量比为：100/100/50；电压比为：110±2×2.5%/38.5±5%/11KV；接线方式为YN，yn0，d11(即Y0/Yn/△-12-11)；阻抗电压为：，，。那么，（1）若一台主变压器停运，另一台承担全部负荷，其负荷率为162.3%,应采取措施减负荷。正常并列运行时的负荷率为81.15%。（2）第一期工程主变压器负荷率为β=(5000×5+2000/0.95×8)×0.75/31500×100%=99.6%（3）事故情况下，变压器过载能力的校验原则：1)二台主变，停一台，应承担全部负荷70％~80%2)变压器过载能力：过负荷倍数≤100MVA，过负荷倍数1.5＞100MVA，过负荷倍数1.3过载能力校验：51118.4×0.7/31500=1.136<1.551118.4×0.8/31500=1.298<1.5，满足条件（4）绕组数量的确定确定原则：在具有三种电压的变电所中，如通过主变压器各侧绕组的功率均达到该变压器容量的15%以上或低压侧虽无负荷，但在变电所内需设无功补偿设备时，主变压器宜采用三绕组变压器。故选三绕组变压器。（5）三绕组变压器各侧容量选择：要求：各侧容量均应≥15％110kV：29305.6/(25*2)=58.6%>50%选35kV：19.2/(25*2)=38.4%>50%选10kV：10.1056/(25*2)=20.2%<50%选所以，变压器容量比为：100/50/50...
