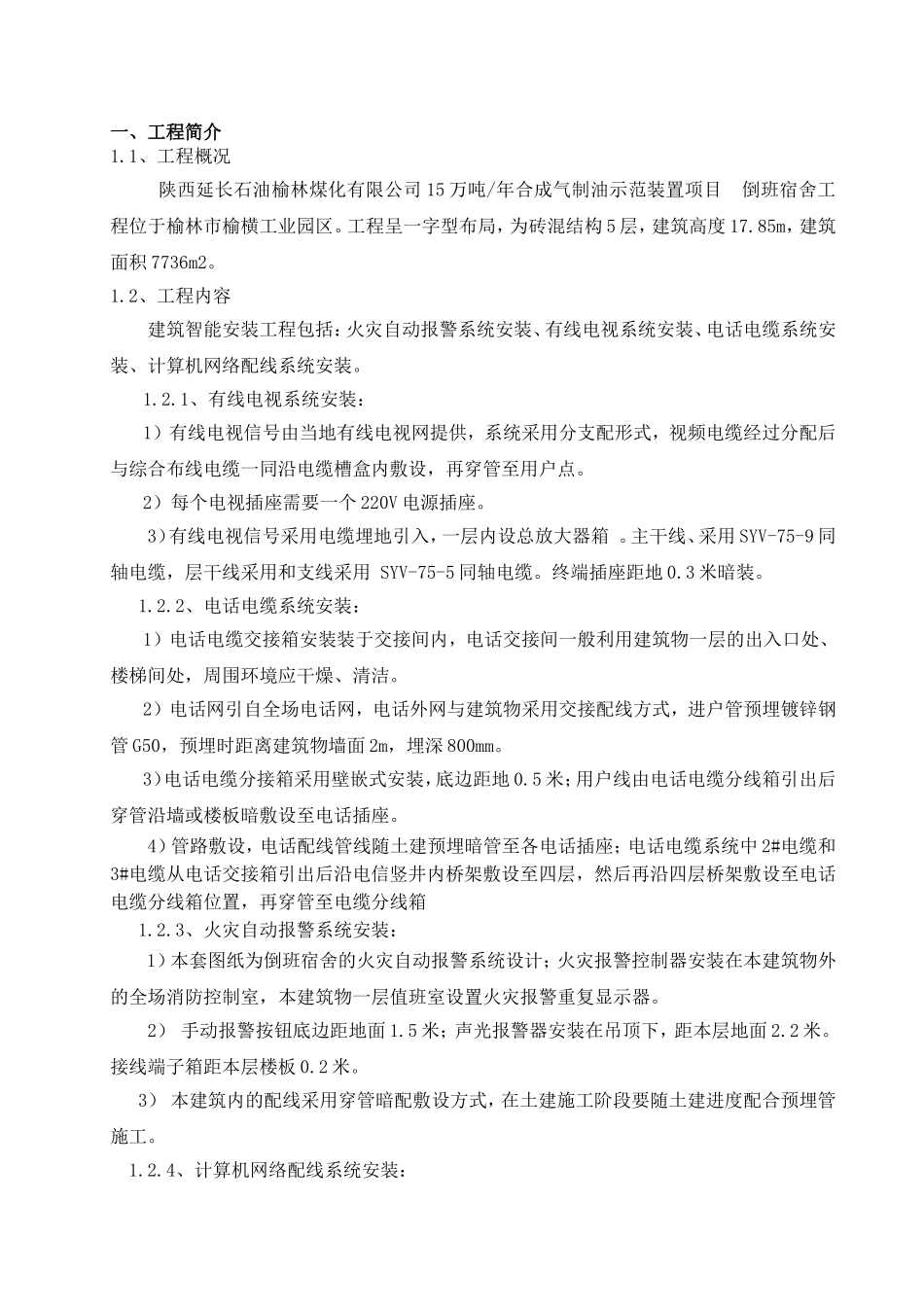

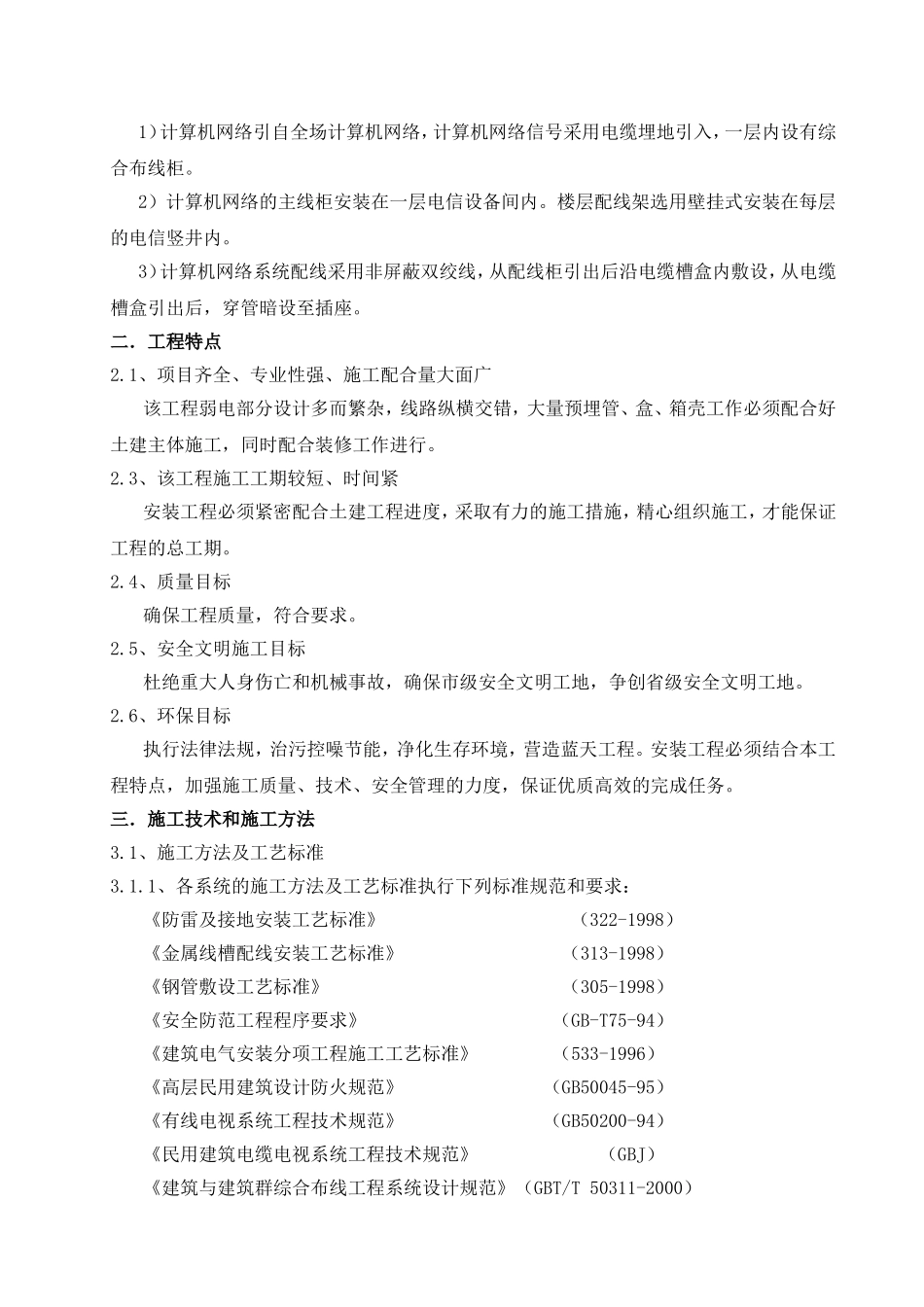

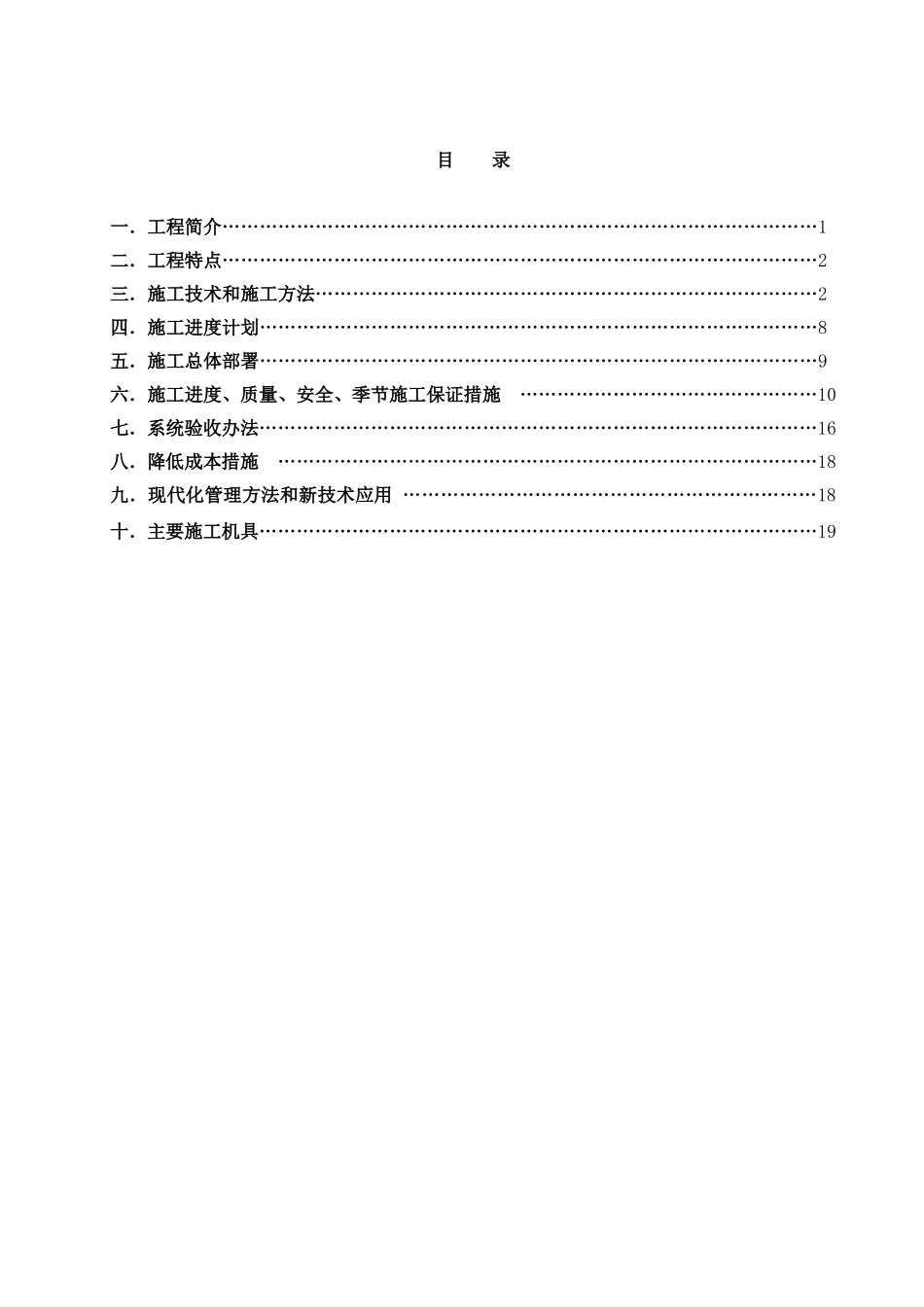

目录一．工程简介……………………………………………………………………………………1二．工程特点……………………………………………………………………………………2三．施工技术和施工方法………………………………………………………………………2四．施工进度计划………………………………………………………………………………8五．施工总体部署………………………………………………………………………………9六．施工进度、质量、安全、季节施工保证措施…………………………………………10七．系统验收办法………………………………………………………………………………16八．降低成本措施……………………………………………………………………………18九．现代化管理方法和新技术应用…………………………………………………………18十．主要施工机具………………………………………………………………………………19一、工程简介1.1、工程概况陕西延长石油榆林煤化有限公司15万吨/年合成气制油示范装置项目倒班宿舍工程位于榆林市榆横工业园区。工程呈一字型布局，为砖混结构5层，建筑高度17.85m，建筑面积7736m2。1.2、工程内容建筑智能安装工程包括：火灾自动报警系统安装、有线电视系统安装、电话电缆系统安装、计算机网络配线系统安装。1.2.1、有线电视系统安装：1）有线电视信号由当地有线电视网提供，系统采用分支配形式，视频电缆经过分配后与综合布线电缆一同沿电缆槽盒内敷设，再穿管至用户点。2）每个电视插座需要一个220V电源插座。3）有线电视信号采用电缆埋地引入，一层内设总放大器箱。主干线、采用SYV-75-9同轴电缆，层干线采用和支线采用SYV-75-5同轴电缆。终端插座距地0.3米暗装。1.2.2、电话电缆系统安装：1）电话电缆交接箱安装装于交接间内，电话交接间一般利用建筑物一层的出入口处、楼梯间处，周围环境应干燥、清洁。2）电话网引自全场电话网，电话外网与建筑物采用交接配线方式，进户管预埋镀锌钢管G50，预埋时距离建筑物墙面2m，埋深800mm。3）电话电缆分接箱采用壁嵌式安装，底边距地0.5米；用户线由电话电缆分线箱引出后穿管沿墙或楼板暗敷设至电话插座。4）管路敷设，电话配线管线随土建预埋暗管至各电话插座；电话电缆系统中2#电缆和3#电缆从电话交接箱引出后沿电信竖井内桥架敷设至四层，然后再沿四层桥架敷设至电话电缆分线箱位置，再穿管至电缆分线箱1.2.3、火灾自动报警系统安装：1）本套图纸为倒班宿舍的火灾自动报警系统设计；火灾报警控制器安装在本建筑物外的全场消防控制室，本建筑物一层值班室设置火灾报警重复显示器。2）手动报警按钮底边距地面1.5米；声光报警器安装在吊顶下，距本层地面2.2米。接线端子箱距本层楼板0.2米。3）本建筑内的配线采用穿管暗配敷设方式，在土建施工阶段要随土建进度配合预埋管施工。1.2.4、计算机网络配线系统安装：1）计算机网络引自全场计算机网络，计算机网络信号采用电缆埋地引入，一层内设有综合布线柜。2）计算机网络的主线柜安装在一层电信设备间内。楼层配线架选用壁挂式安装在每层的电信竖井内。3）计算机网络系统配线采用非屏蔽双绞线，从配线柜引出后沿电缆槽盒内敷设，从电缆槽盒引出后，穿管暗设至插座。二．工程特点2.1、项目齐全、专业性强、施工配合量大面广该工程弱电部分设计多而繁杂，线路纵横交错，大量预埋管、盒、箱壳工作必须配合好土建主体施工，同时配合装修工作进行。2.3、该工程施工工期较短、时间紧安装工程必须紧密配合土建工程进度，采取有力的施工措施，精心组织施工，才能保证工程的总工期。2.4、质量目标确保工程质量，符合要求。2.5、安全文明施工目标杜绝重大人身伤亡和机械事故，确保市级安全文明工地，争创省级安全文明工地。2.6、环保目标执行法律法规，治污控噪节能，净化生存环境，营造蓝天工程。安装工程必须结合本工程特点，加强施工质量、技术、安全管理的力度，保证优质高效的完成任务。三．施工技术和施工方法3.1、施工方法及工艺标准3.1.1、各系统的施工方法及工艺标准执行下列标准规范和要求：《防雷及接地安装工艺标准》（322-1998）《金属线...
