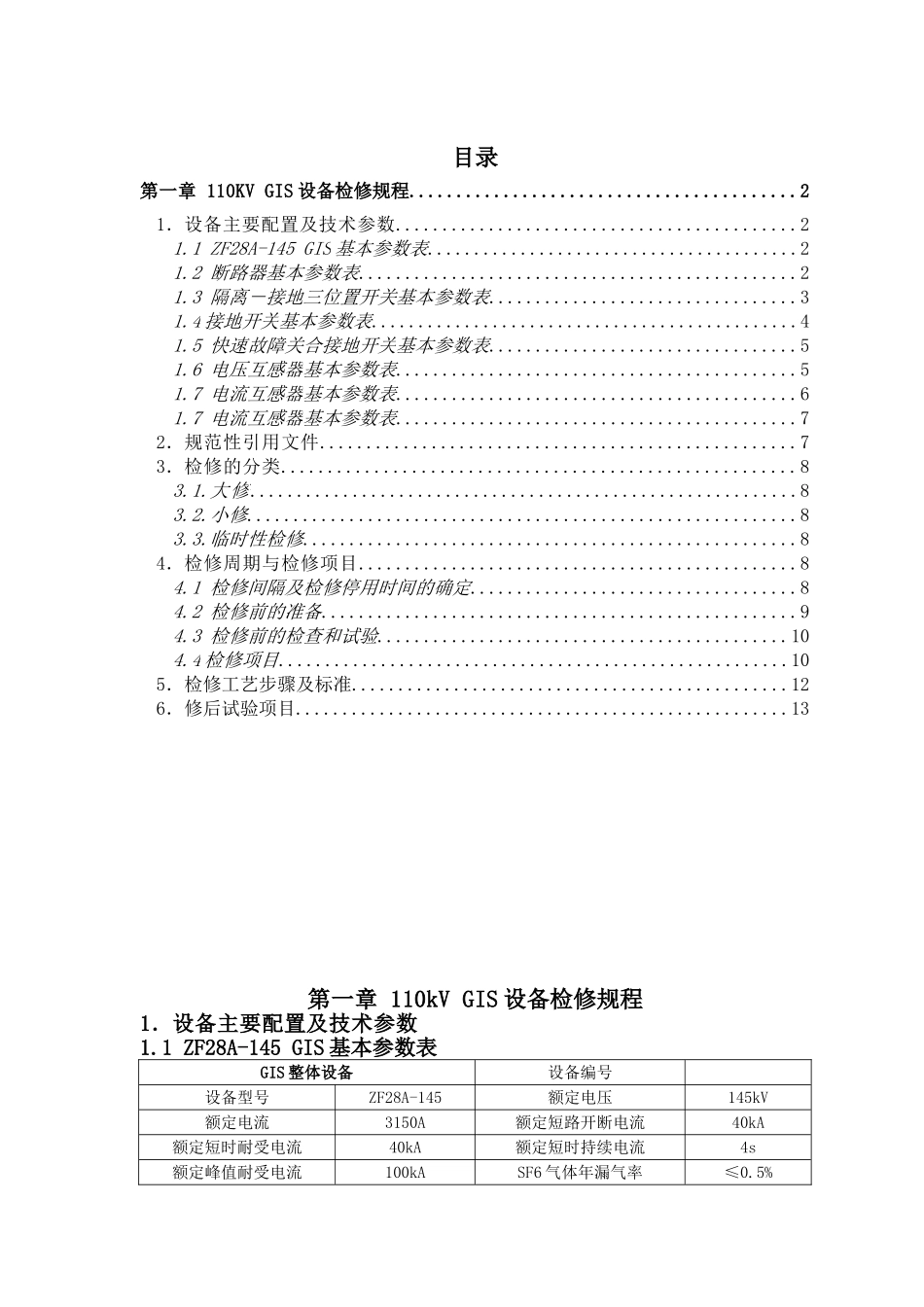

目录第一章110KVGIS设备检修规程.........................................21．设备主要配置及技术参数...........................................21.1ZF28A-145GIS基本参数表........................................21.2断路器基本参数表...............................................21.3隔离－接地三位置开关基本参数表.................................31.4接地开关基本参数表..............................................41.5快速故障关合接地开关基本参数表.................................51.6电压互感器基本参数表...........................................51.7电流互感器基本参数表...........................................61.7电流互感器基本参数表...........................................72．规范性引用文件...................................................73．检修的分类.......................................................83.1.大修...........................................................83.2.小修...........................................................83.3.临时性检修.....................................................84．检修周期与检修项目...............................................84.1检修间隔及检修停用时间的确定...................................84.2检修前的准备...................................................94.3检修前的检查和试验............................................104.4检修项目.......................................................105．检修工艺步骤及标准...............................................126．修后试验项目.....................................................13第一章110kVGIS设备检修规程1．设备主要配置及技术参数1.1ZF28A-145GIS基本参数表GIS整体设备设备编号设备型号ZF28A-145额定电压145kV额定电流3150A额定短路开断电流40kA额定短时耐受电流40kA额定短时持续电流4s额定峰值耐受电流100kASF6气体年漏气率≤0.5%额定短时工频耐受电压（1min）相对地断口间275kV275+84kV额定雷电冲击耐受电压相对地断口间650kV650+118kV额定SF6气体压力（20℃）（MPa）额定压力报警压力闭锁压力断路器气室0.580.530.5其它气室0.580.530.5局部放电（80%工频耐受电压下）（pc）整间隔5绝缘件3气室内的SF6气体水分含量（运行中）（μL/L）断路器气室≤250其它气室≤500SF6气体水分含量（ppm）出厂前≤150出厂前≤250运行中≤300运行中≤500生产厂家上海思源高压开关有限公司生产日期2011年11月出厂序号G11035投运日期2012年10月1.2断路器基本参数表GIS设备内断路器（E01/02间隔）设备编号组件型号SSCT30额定电压145kV额定电流2500A额定频率50Hz额定短路开关电流额定短路关合电流额定短时耐受电流40kA额定短路持续时间4s额定峰值耐受电流100kA触头行程132~136mm额定分闸时间27~37ms额定合闸时间59~75ms分闸不同期≤1ms合闸不同期≤1ms生产厂家上海思源高压开关有限公司生产日期2011年11月出厂序号G11035CB01投运日期2012年10月1.3隔离－接地三位置开关基本参数表DES设备编号设备型号SSDES02额定电压145kV额定电流2500A额定频率50Hz额定短时耐受电流40kA额定峰值耐受电流100kA隔离侧触头行程110~114mm隔离侧接触行程31~39mm隔离侧分合闸不同期≤40ms隔离侧分合闸时间≤2000ms接地侧触头行程110~114mm接地侧接触行程31~39mm接地侧分合闸不同期≤40ms接地侧分合闸时间≤2000ms生产厂家上海思源高压开关有限公司生产日期2011年11月出厂序号G11035DES01投运日期2012年10月1.4接地开关基本参数表ES设备编号设备型号SSES02额定电压145kV额定电流2500A额定频率50Hz额定短时耐受电流40kA额定峰值耐受电流100kA三相分合闸不同期≤35ms分合闸时间＜2000ms触头行程90~98mm生产厂家上海思源高压开关有限公司生产日期2011年11月出厂序号G11035ES01投运日期2012年10月1.5快速故障关合接地开关基本参数表FES设备编号设备型号SSFES02额定电压145kV额定电流2500A额定频...
