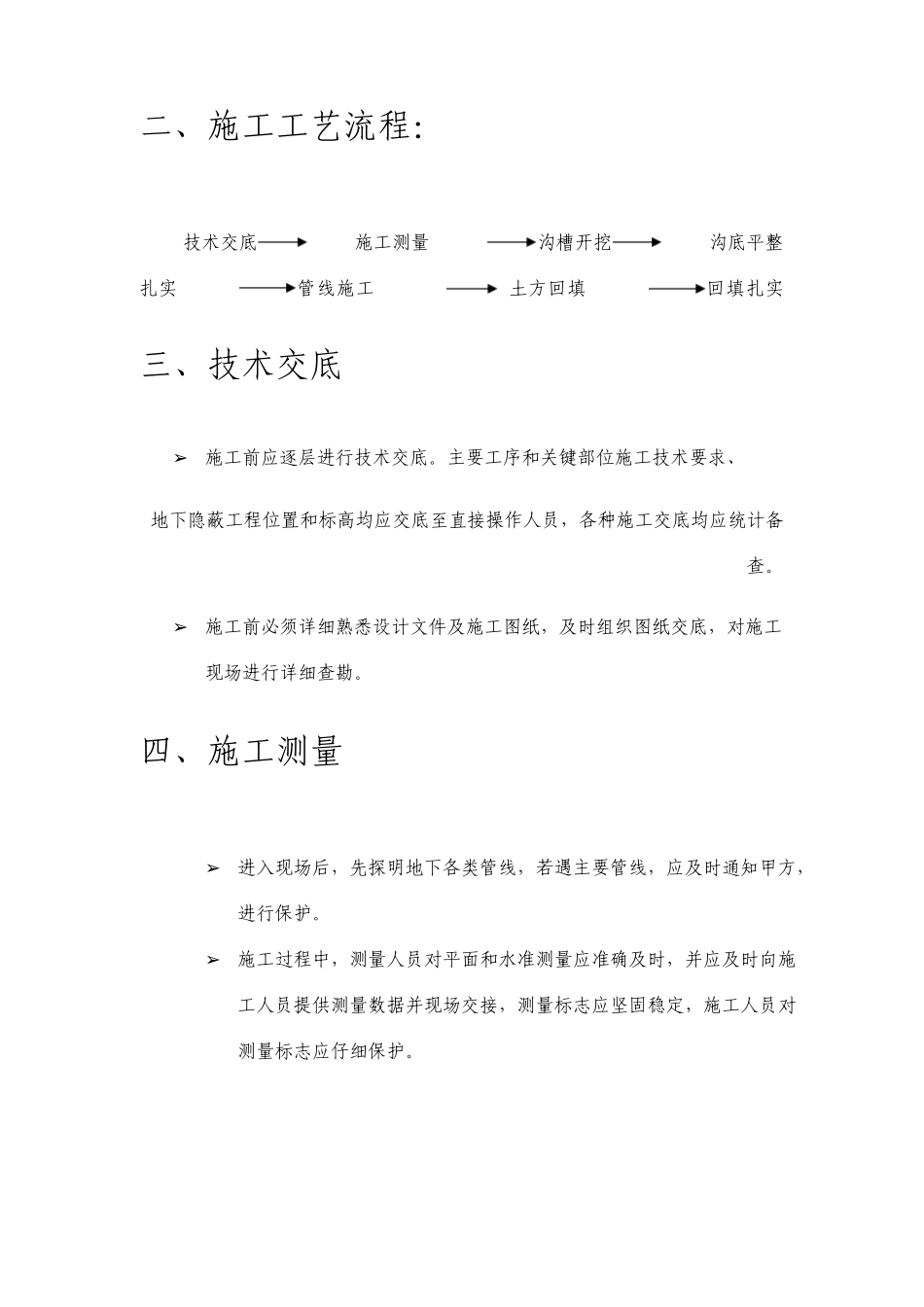

智能小区弱电室外管网施工方案 一、施工现场准备 1、材料要求： ➢使用管材、器材应符合国家现行技术标准要求、并应有产品合格证。 ➢管材批量、批号应相符。管表面不得有裂纹，凹凸不平等阻碍使用缺点。外观质量及尺寸公差应符合国家标准要求，，HDPE_双壁波纹管、梅花管及其附件其氧指数应符合消防法律规范关于要求，管壁应薄厚均匀，无气泡及管身变形等现象 2、所需材料：，HDPE_双壁波纹管、梅花管及配件、铅丝等。 3、工具： 小型挖土机。尖、平头铁锹、手锤、手推车、铁镐、撬棍、钢尺、坡度尺。 二、施工工艺流程： 技术交底 施工测量 沟槽开挖 沟底平整扎实 管线施工 土方回填 回填扎实三、技术交底 ➢施工前应逐层进行技术交底。主要工序和关键部位施工技术要求、地下隐蔽工程位置和标高均应交底至直接操作人员，各种施工交底均应统计备查。 ➢施工前必须详细熟悉设计文件及施工图纸，及时组织图纸交底，对施工现场进行详细查勘。 四、施工测量 ➢进入现场后，先探明地下各类管线，若遇主要管线，应及时通知甲方，进行保护。 ➢施工过程中，测量人员对平面和水准测量应准确及时，并应及时向施工人员提供测量数据并现场交接，测量标志应坚固稳定，施工人员对测量标志应仔细保护。 五、沟槽开挖 ➢管道沟槽实行人工配合机械开挖。 ➢沟槽开挖和检验井扩槽挖土中，人工修整边坡。 ➢沟槽开挖宽度、槽底深度依据图纸设计线管数量可一次挖成、扎实。 ➢沟槽开挖质量应符合以下要求： ➢槽壁平整，边坡坡度符合施工设计要求。沟槽中心线每侧净宽不应小于管道沟槽底部开挖宽度二分之一。 六、管道敷设 小区道路路基不一样于市政道路路基，市政道路路基分为开挖形成路基、原土碾压形成路基和回填碾压形成路基。而小区道路路基为回填碾压后形成路基，这么一来小区内全部过路管道均需要在已经成型路基上进行开挖、埋设，其开挖深度及埋设位置要综合各种原因以及避开在道路路基交叉施工。埋设深度要求从深到浅施工次序，禁止在路基上交叉埋设。 6.1 下管前检验 下管前应对沟槽进行检验，并作必要处理；槽底有杂物应清理干净确保管道结构每侧工作宽度，槽底高程要符合现行检验标准， 6.2 管道坡度： 管道敷设应有一定坡度，以利渗透管内地下水流向人孔，管道坡度为 3%至4% 6.3 沟槽深度 沟槽基础水平深度大于 50CM,，管间间隙于大于 6CM 6.4 室外进入建筑处理 本工程室外弱电网管线进入建筑施工，可借用已...
