机、泵类动设备安装施工方案

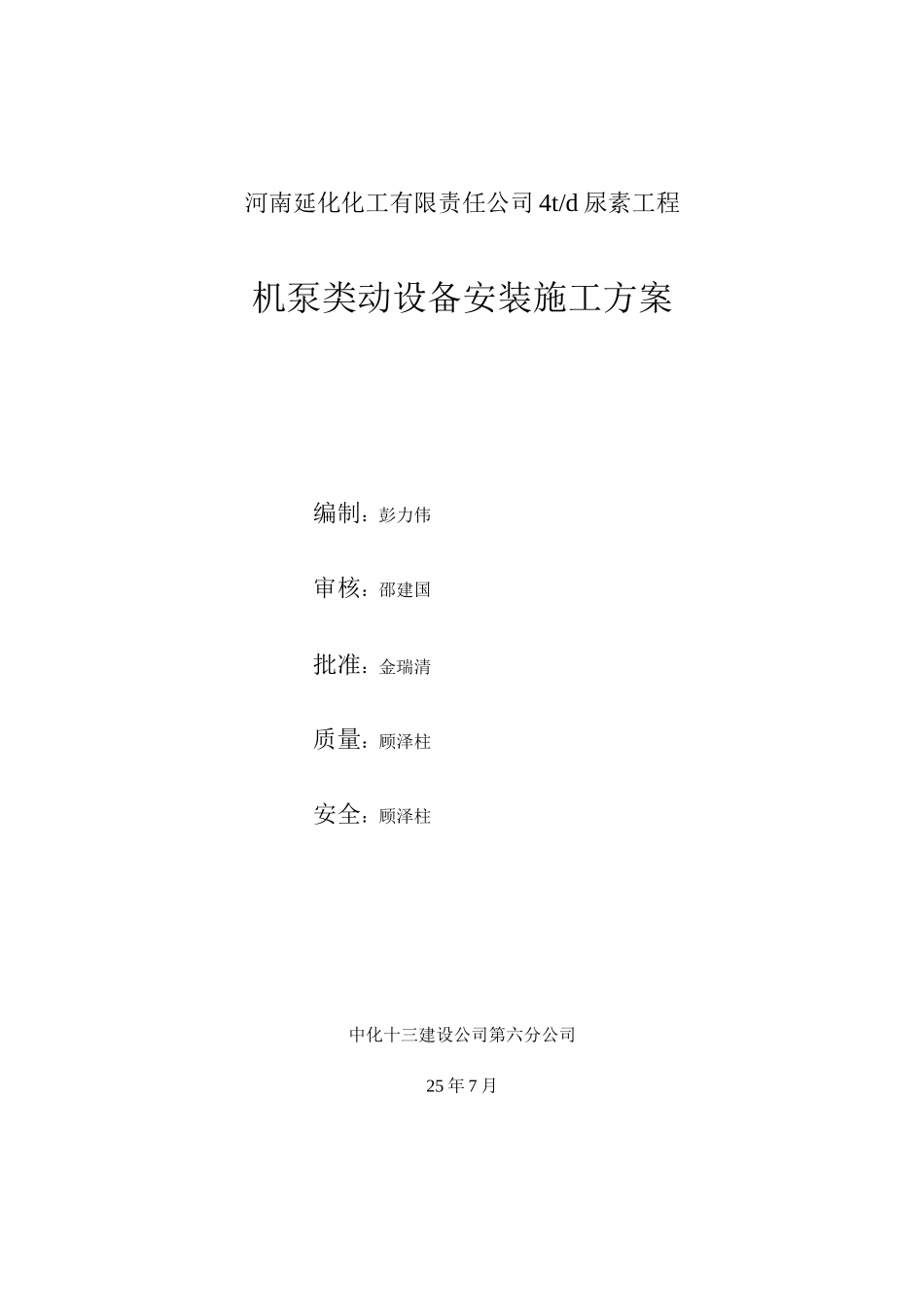

河南延化化工有限责任公司 4t/d 尿素工程机泵类动设备安装施工方案编制：彭力伟审核：邵建国批准：金瑞清质量：顾泽柱安全：顾泽柱中化十三建设公司第六分公司25 年 7 月1、编制说明2、编制依据3、施工准备4、施工程序5、施工要求及技术措施6、安全措施1、编制说明本方案为河南延化化工有限责任公司 4t/d 尿素安装工程脱碳工序、CO2 压缩工序、尿素主厂房及深度水解工序机泵、风机、造粒机等动设备安装试运转方案。2、编制依据2。1 施工图纸及招标文件说明及其他有关资料.2.2《化工机器安装工程施工及验收法律规范》(通用规定)HGJ203-832.3《化工机器安装工程施工及验收规定》(化工用泵)HGJ207-832.4《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-982。5《机械设备安装工程施工及验收法律规范》GB50231-983、施工准备3.1 参加施工的人员要在安装前仔细熟悉图纸、施工方案及随机技术文件。3。2 安装前应具备下列资料：(1)设备有齐全的合格证明；(2)设备装箱清单；(3)安装使用说明书。3。3 开箱检验及管理：3。3.1 在甲、乙双方有关人员的参加下，根据装箱清单对机器进行开箱检查，核对备的名称、型号、规格、包装箱号、箱数和包装情况。3.3。2 随机文件及各零部件、工具是否齐全.3。3。3 对设备进行外观检查，有无损坏的部件，对暂不安装的零部件应返库或实行适当的防护措施.3。3.4 设备开箱检验时，应做好检验记录，并有甲、乙方有关人员签字.3.4 基础的验收及处理：3。4。1 基础移交时，土建应提供具有甲方签字的“中间交接证书”技术资料。3。4。2 基础的纵、横向中心线，四周标高是否清楚标出。基础的位置、尺寸是否正确。3。4.3 对基础进行外观检查，不得有裂纹、蜂窝、空洞及露筋等缺陷。3。4。4 基础上不得有油污，并应铲出麻面.放置垫铁处应铲平，铲平部位的水平度允许偏差为 2mm/m。3。4.5 预留孔内杂物清理洁净.3。4。6 基础复测的允许偏差应符合下表要求:项次项目检查名称允许偏差（mm）1基础坐标位置（纵横轴线）±202基础各不同平面的标高+0-203基础上平面外形尺寸±204预留地脚螺栓孔中心位置±10深度+20-04、施工程序5、施工要求及技术措施：5。1 泵的就位5.11 清除的脚螺栓上的油污及氧化皮，并放置在预留孔中，螺栓应垂直无歪斜并不应碰孔底，螺栓上任一部位离空壁的距离不得小于 15mm，拧紧螺母后，螺栓必须漏出螺母 1。5〜3 螺距。5。1。2 泵安装时应在地脚螺栓两侧各放置一组垫铁，相...
