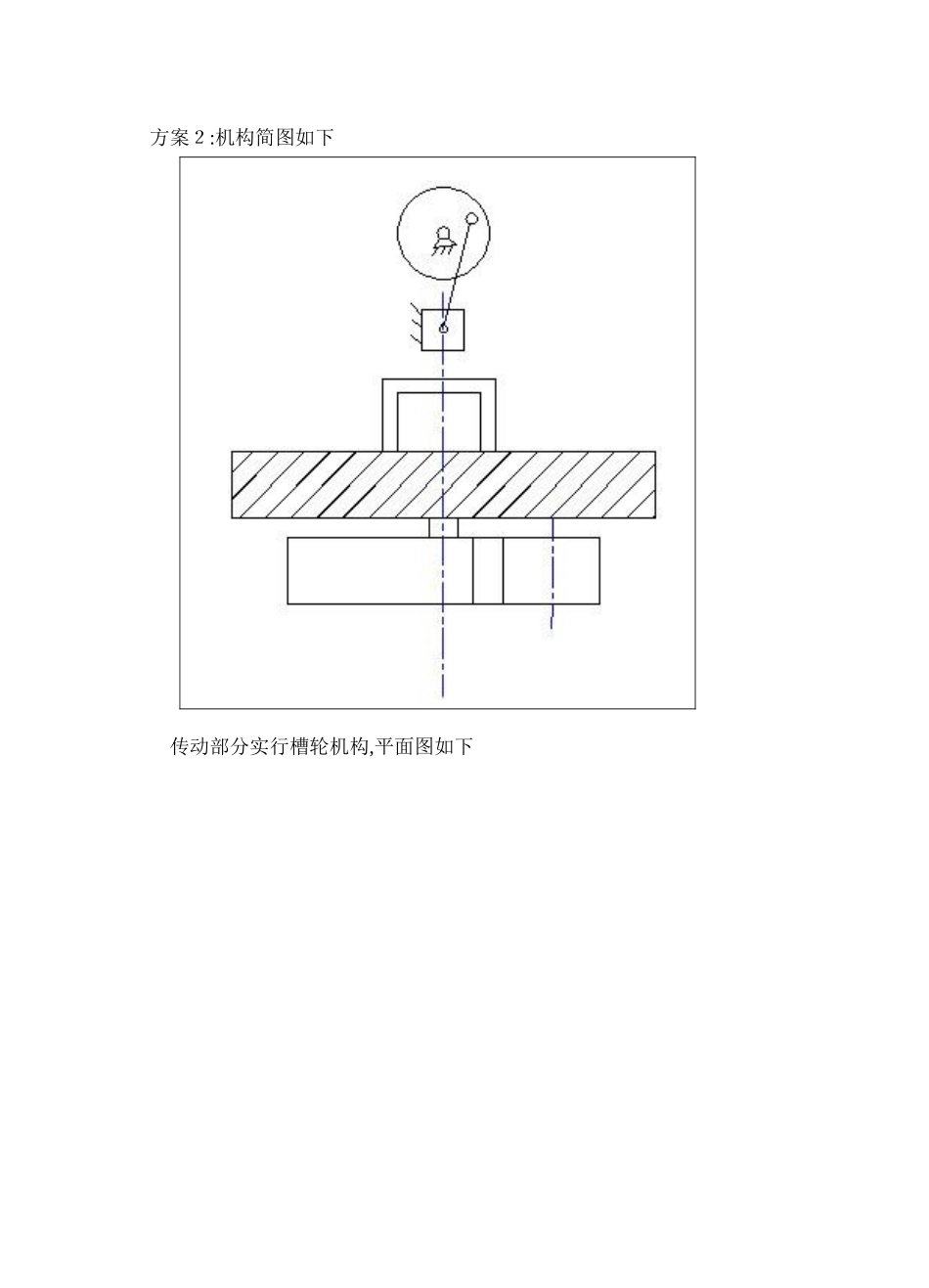

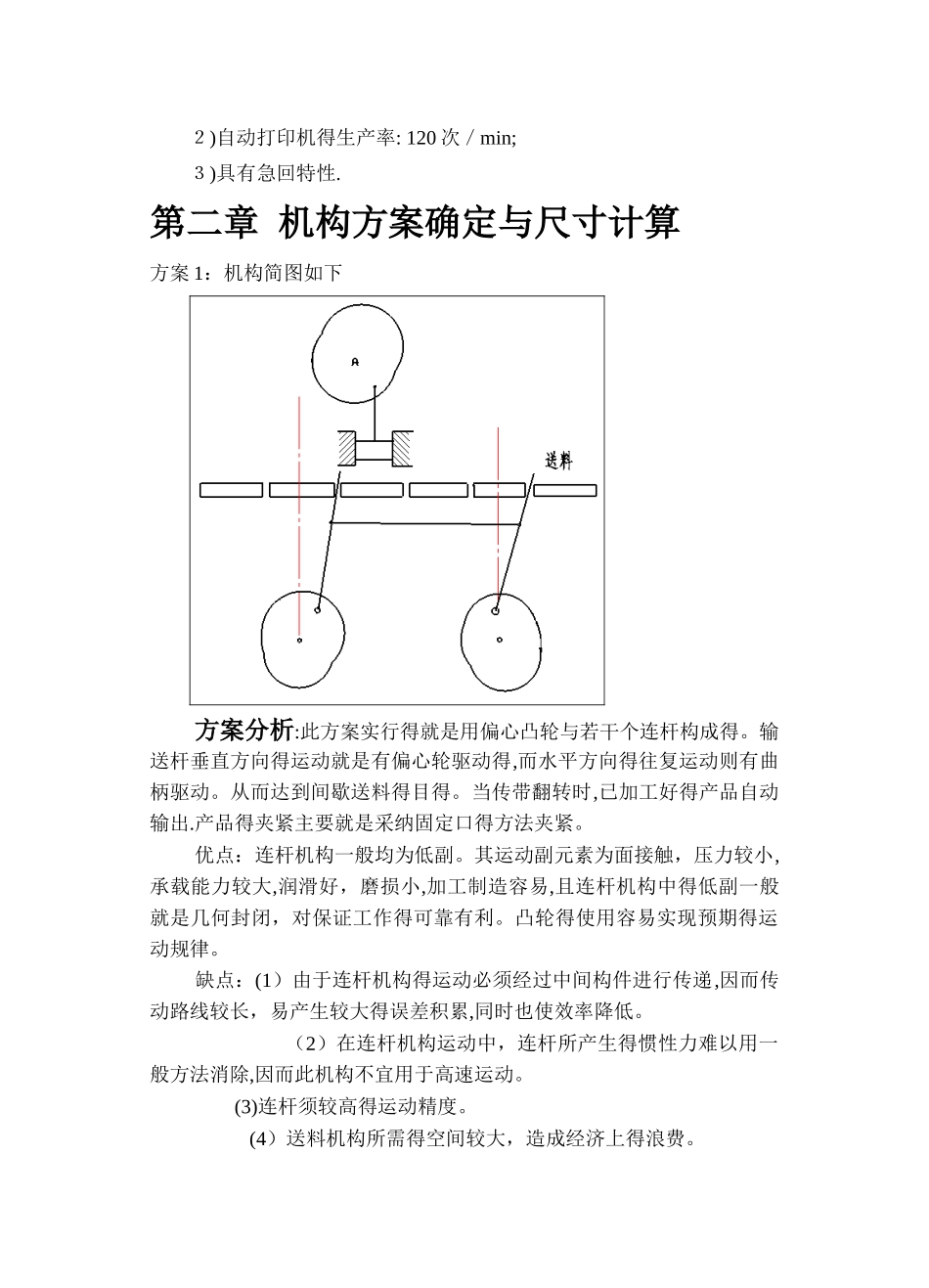

《机械原理课程设计》学 院 机 电 工 程 学 院 班 级 组 长 联系电话 小组成员 指导老师 温州大学机电工程学院 制目录第一章设计任务第二章机构方案确定与尺寸计算第三章 虚拟样机实体建模与仿真3、1 样机模型建立3、２ 模型仿真分析第四章 虚拟样机仿真结果分析第五章 设计总结参考文献第一章 设计任务题目一:自动打印机1、 工作原理及工艺动作过程对于包装好得纸盒上,为了商品某种需要而打印一种记号。它得动作主要有三个：送料到达打印工位；然后打印记号；最后将产品输出(人工移动)。2、 设计要求1）纸盒尺寸:如火柴盒大小；２)自动打印机得生产率: 120 次／min;３)具有急回特性.第二章 机构方案确定与尺寸计算方案 1：机构简图如下 方案分析:此方案实行得就是用偏心凸轮与若干个连杆构成得。输送杆垂直方向得运动就是有偏心轮驱动得,而水平方向得往复运动则有曲柄驱动。从而达到间歇送料得目得。当传带翻转时,已加工好得产品自动输出.产品得夹紧主要就是采纳固定口得方法夹紧。 优点：连杆机构一般均为低副。其运动副元素为面接触，压力较小,承载能力较大,润滑好，磨损小,加工制造容易,且连杆机构中得低副一般就是几何封闭，对保证工作得可靠有利。凸轮得使用容易实现预期得运动规律。 缺点：(1）由于连杆机构得运动必须经过中间构件进行传递,因而传动路线较长，易产生较大得误差积累,同时也使效率降低。 （2）在连杆机构运动中，连杆所产生得惯性力难以用一般方法消除,因而此机构不宜用于高速运动。 (3)连杆须较高得运动精度。 (4）送料机构所需得空间较大，造成经济上得浪费。方案２:机构简图如下 传动部分实行槽轮机构,平面图如下方案分析:此机构得送料部分实行得就是盘型结构,盘得转动通过槽轮带转,从而实现其间歇送料得目得。夹紧部分实行得就是固定位置夹紧。产品输出利用定位固定挡块得方法,将产品垂直方向输出。输出运动于送料运动得方向互相垂直。优点： 机构紧凑,使传动速率增大。因为有紧凑得机构,所以减少占地面积。用槽轮传动,所以工作可靠,在圆销进入与脱离啮合时,运动平稳，能准确控制转动得角度.缺点:槽轮得配合要求比较高。槽轮得转角大小不能够调节,在转位始末有冲击。因此此机构只能应用于转速要求不高得装置中. 方案 3：机构简图如下 带动部分为凸轮式间歇运动机构。其平面图如下 方案分析:打印机构通过凸轮来达到间歇运动目得，在远休止处打印，近休止处等待送料过来.与凸轮连...
