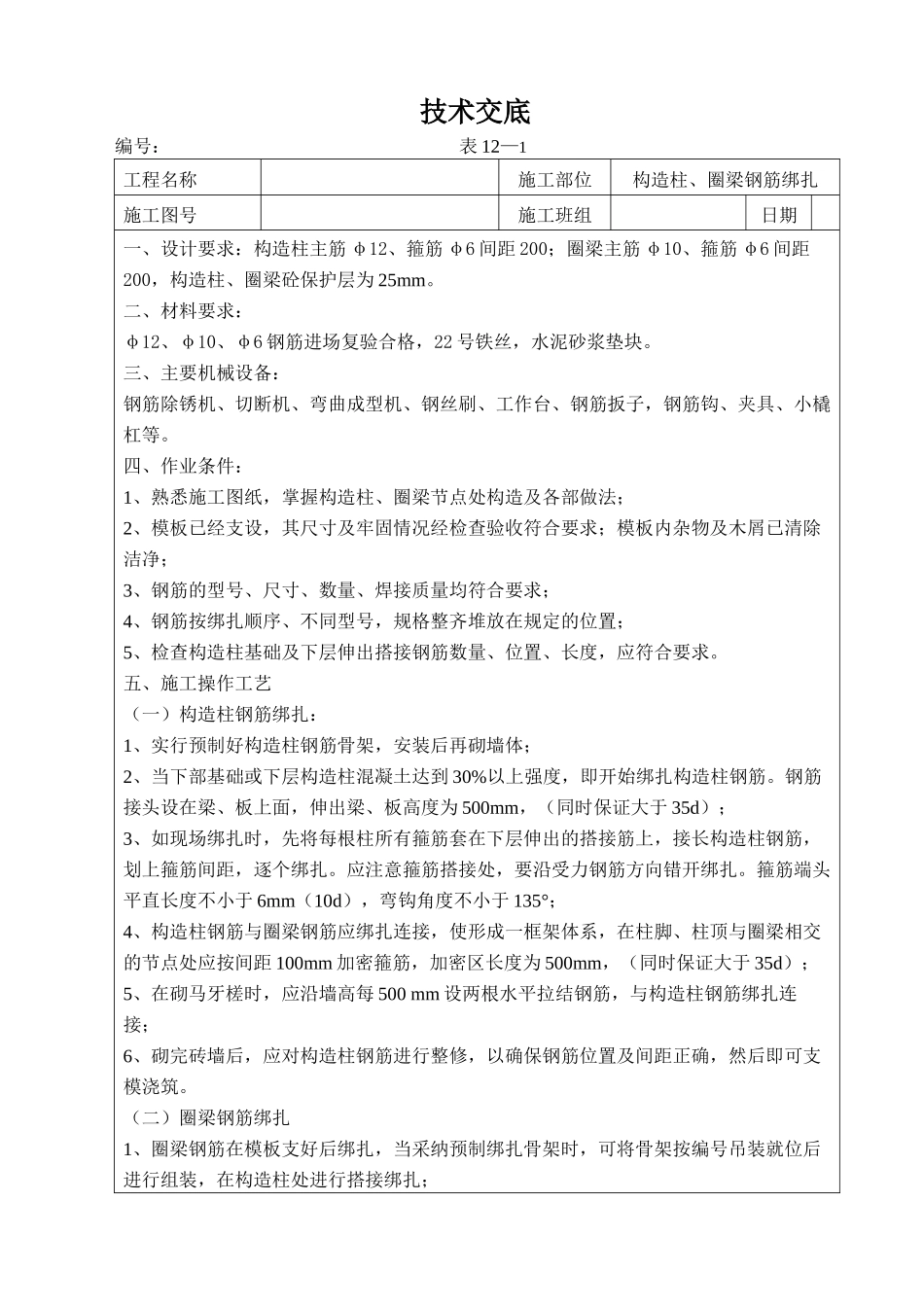

技术交底 编号： 表 12—1工程名称施工部位构造柱、圈梁钢筋绑扎施工图号施工班组日期一、设计要求：构造柱主筋 φ12、箍筋 φ6 间距 200；圈梁主筋 φ10、箍筋 φ6 间距200，构造柱、圈梁砼保护层为 25mm。二、材料要求：φ12、φ10、φ6 钢筋进场复验合格，22 号铁丝，水泥砂浆垫块。三、主要机械设备：钢筋除锈机、切断机、弯曲成型机、钢丝刷、工作台、钢筋扳子，钢筋钩、夹具、小橇杠等。四、作业条件：1、熟悉施工图纸，掌握构造柱、圈梁节点处构造及各部做法；2、模板已经支设，其尺寸及牢固情况经检查验收符合要求；模板内杂物及木屑已清除洁净；3、钢筋的型号、尺寸、数量、焊接质量均符合要求；4、钢筋按绑扎顺序、不同型号，规格整齐堆放在规定的位置；5、检查构造柱基础及下层伸出搭接钢筋数量、位置、长度，应符合要求。五、施工操作工艺（一）构造柱钢筋绑扎：1、实行预制好构造柱钢筋骨架，安装后再砌墙体；2、当下部基础或下层构造柱混凝土达到 30%以上强度，即开始绑扎构造柱钢筋。钢筋接头设在梁、板上面，伸出梁、板高度为 500mm，（同时保证大于 35d）；3、如现场绑扎时，先将每根柱所有箍筋套在下层伸出的搭接筋上，接长构造柱钢筋，划上箍筋间距，逐个绑扎。应注意箍筋搭接处，要沿受力钢筋方向错开绑扎。箍筋端头平直长度不小于 6mm（10d），弯钩角度不小于 135°；4、构造柱钢筋与圈梁钢筋应绑扎连接，使形成一框架体系，在柱脚、柱顶与圈梁相交的节点处应按间距 100mm 加密箍筋，加密区长度为 500mm，（同时保证大于 35d）；5、在砌马牙槎时，应沿墙高每 500 mm 设两根水平拉结钢筋，与构造柱钢筋绑扎连接；6、砌完砖墙后，应对构造柱钢筋进行整修，以确保钢筋位置及间距正确，然后即可支模浇筑。（二）圈梁钢筋绑扎1、圈梁钢筋在模板支好后绑扎，当采纳预制绑扎骨架时，可将骨架按编号吊装就位后进行组装，在构造柱处进行搭接绑扎；2、在模内绑扎时，按箍筋间距在模板一侧划好箍筋间距，放箍筋后穿入受力钢筋，与箍筋绑扎。绑扎时箍筋应与受力钢筋垂直，箍筋搭接处沿受力钢筋方向相互错开；3、圈梁钢筋应交圈绑扎，成封闭形，在内外墙交接处、大角转角处的锚固拐入长度均大于 350mm（35d）；4、圈梁和构造柱钢筋交接处，圈梁钢筋要放在构造柱内侧，锚入柱内长度≥350mm；5、圈梁钢筋的搭接长度，C20 混凝土Ⅰ级钢筋搭接长度不小于 350mm（35d），搭接位置应相互错开，有绑扎接头的受力钢筋...
